Beschreibung

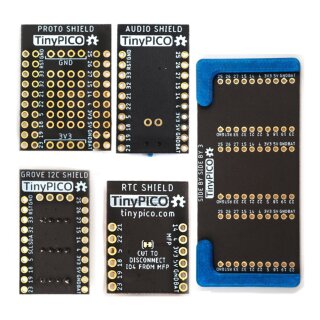

TinyPICO-Shields
Wir haben eine Auswahl an Shields für TinyPICO verfügbar, und andere in der Community entwerfen ebenfalls Shields und Plugin-Boards.
Wir werden auf der TinyPICO-Website eine Liste aller Zusatzplatinen und Abschirmungen führen, die für den TinyPICO hergestellt werden.
Alle Abschirmungen werden mit passenden Headern geliefert, aber sie sind lose, so dass etwas Löten erforderlich ist.
Play-Shield
Das Play Shield wurde als Mehrzweck-Board entwickelt, das für alle möglichen Aktivitäten wie Prototyping, Experimente und sogar Spiele verwendet werden kann. Es hat viele Extras, einschließlich:
- 128 x 64 weißes OLED
- 3-Achsen-Beschleunigungsmesser
- Lichtsensor
- Monoverstärker
- Magnetischer Summer
- Blaue LED
- Vier Eingabetasten + Reset-Taste
- LiPo-Anschluss plus Netzschalter
- Header für Ihren TinyPICO zum direkten Einstecken
Wenn Sie das Play Shield und TinyPICO über den JST-Anschluss des Shields mit Strom versorgen, können Sie den Schiebeschalter am Shield verwenden, um alles auszuschalten. Stellen Sie jedoch sicher, dass der Schalter eingeschaltet ist, wenn Sie den Akku laden möchten, während das USB-Kabel angeschlossen ist.
Audio-Shield
Das Audio Shield bringt das Rauschen mit:
- 1,5-W-Mono-Verstärker - der ausgeschaltet werden kann, um den Stromverbrauch zu senken
- Magnetischer Summer
- Trimmpotentiometer zur Verstärkungsregelung
- Ein Schalter zum Umschalten zwischen integriertem Summer und externen Lautsprechern, die über den mitgelieferten Header angeschlossen werden können
Audioeingang ist mit GPIO25 verbunden, einem der beiden DACs (Digital-Analog-Wandler) und GPIO4 ist mit dem Verstärker (PAM8301) verbunden, damit Sie die Stromversorgung des Verstärkers abschalten können, um den Strom zu reduzieren ... ideal, wenn er ausgeht Batterie.
RTC-Shield
Genaues Timing ist bei Elektronik wichtig! Das RTC Shield hilft dabei - mit:
- MCP7940N RTC
- Extrem niedriger Stromverbrauch
- Extras wie Kalender und Wecker
- MFP (Multi Function Pin) - über Lötjumper trennbar, wenn Sie den Pin für etwas anderes benötigen
- Batteriehalter für Knopfzellenbatterie CR1025 3 V (nicht im Lieferumfang enthalten)
Hinweis: Grove-Anschlüsse können für mehr als nur das I²C-Protokoll verwendet werden, und obwohl Sie Grove-Geräte mit anderen Protokollen technisch an diese Abschirmung anschließen können, wird dies von uns nicht empfohlen oder unterstützt.
Proto-Shield
Manchmal möchten Sie einem Projekt nur ein paar kleine Komponenten hinzufügen, und das Herausziehen des Perfboards scheint zu viel harte Arbeit zu sein. Ja, so geht es uns auch! Und wie oft möchten Sie nur eine oder zwei Schaltflächen hinzufügen?
Das Proto Shield gibt Ihnen den Platz, um genau das zu tun, aber mit zwei bereits eingeschalteten und mit GPIO14 und GPIO15 verdrahteten Tasten können Sie diesen Schritt überspringen. Es bricht auch die Reset-Taste als Bequemlichkeit aus.
3-facher Shield
Die 3-fach-Abschirmung ist eine einfache und bequeme Möglichkeit, einen TinyPICO und zwei andere Abschirmungen miteinander zu verbinden, ohne zu einem Steckbrett gehen oder stapelbare Stiftleisten verwenden zu müssen.
Die Abschirmung wird auch mit einer 3D-gedruckten Basis geliefert, auf der sie sitzen kann, damit Sie Ihren Schreibtisch nicht von den Lötstellen der Kopfleiste zerkratzen!
| Versandgewicht: | 0,04 Kg |
