Beschreibung
Funktionsbeschreibung
Übersicht

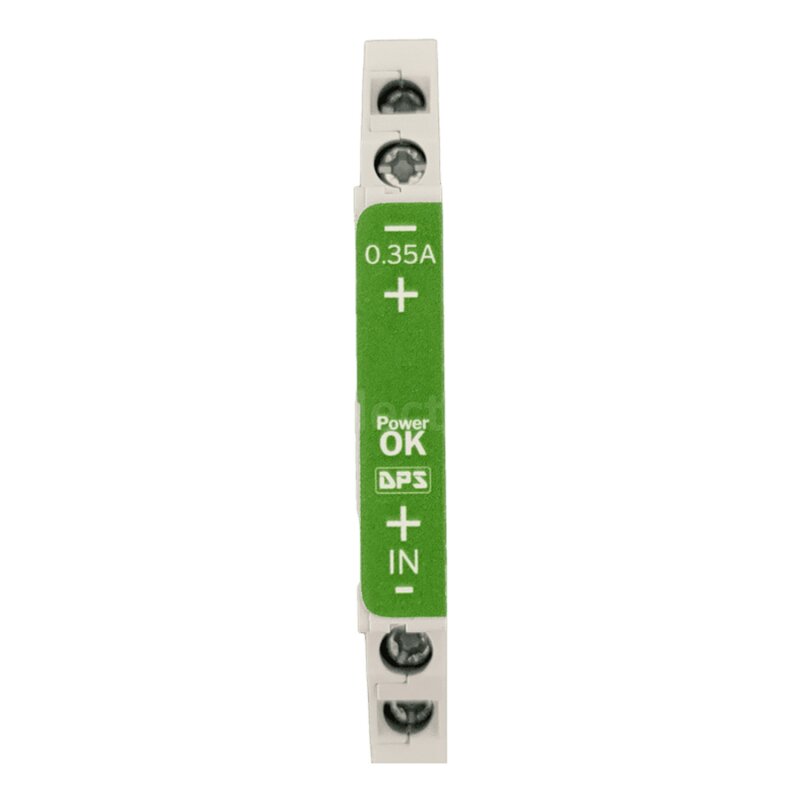

Das LED48-XXX-Gerät ist ein 48-V-Eingangs-350-mA-/500-mA-DIN-Schienen-Abwärtswandler, der einen Konstantstromausgang mit geringer Restwelligkeit bietet. Der bestimmungsgemäße Einsatz sind enge Schaltschränke, die einen zusätzlichen Stromtreiber erfordern. Die funktionale Eingangsspannung reicht von 5 V bis 48 V. Wenn die Ausgangsspannung und der Ausgangsstrom erreicht sind, leuchtet eine grüne LED auf.
Das Gerät ist widerstandsfähig gegenüber typischen Betriebsfehlern: Eingangsverpolung, Ausgangskurzschluss, Leerlauf, mäßige Eingangstransienten und mäßige Ausgangsschwankungen.
Das Gerät bietet eine solide Ausgangsstromstabilität über den gesamten Eingangsspannungsbereich. Das Gerät darf bei Umgebungstemperaturen zwischen -40°C und 50°C betrieben werden.
Schutzmaßnahmen
Die folgenden Ausgangsschutzmaßnahmen sind vorhanden:
- Eingang verpolt: Der Eingang darf mit einem Eingang von Uin,max = -48 V verpolt angeschlossen werden.
- Kurzschlussfest: Der Ausgang des Konverters kann problemlos für unbegrenzte Zeit kurzgeschlossen werden.
- Leerlauffest Der Ausgang darf unbegrenzt im Leerlauf betrieben werden.
- Eingangs-TVS-Diode Der Konverter verfügt zum Schutz über eine Eingangs-TVS-Diode.
- Ausgangs-TVS-Diode Der Konverter verfügt zum Schutz über eine Ausgangs-TVS-Diode.
Spezifikation
Die Spezifikation ist in der folgenden Tabelle aufgeführt. Wenn nicht anders angegeben, wurden folgende Parameter verwendet: Tamb=25°C.
Min | Typ | Max | Einheit | |
Eingang | ||||
Eingangsspannung | 5 V | 48 | Vdc | |
Eingangskapazität | 15 | μF | ||
TVS Schutzdiode Ausgang | SMAJ48A | |||
TVS Schutzdiode Eingang | 2x SMAJ26A in Reihe | |||
LED48-350 | ||||
Ausgangsstrom | 350 | 374 | 390 | mAdc |
LED48-500 | ||||
Ausgangsstrom | 490 | 510 | 530 | mAdc |
Gehäuse | ||||
Montageform | Hutschiene | |||
Breiteneinheiten | 8 | mm | ||
Montagehöhe | Breite des Sicherungshalters | |||
Sicherheitsfeatures | ||||
Verpolungsschutz | Ja | |||
Neg. Eingangsspannung | - 48 | Vdc | ||
Kurzschlussschutz | Ja | |||
Leerlaufschutz | Ja | |||
Betriebsbedingungen | ||||
Temperaturbereich | -40 | 50 | °C | |
Technische Merkmale | ||||
Elektrolytkondensatoren | Keine Elektrolytkondensatoren |
