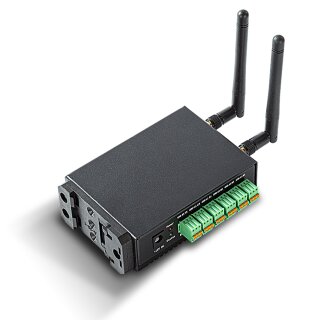

Edatec CM4SEN Embedded Computer
Artnr.: ED1-210000-P
Kompakter Embedded Computer inkl. Raspberry Pi CM4, 4G-Modul (optional), RTC, 1x LAN, 4x RS485, 1x RS232, CAN, 8V .. 28 VDC, Metallgehäuse
Variante
ab 219,00 € inkl. 19% MwSt.
184,03 € exkl. MwSt.
ab Lager lieferbar (knapper Bestand)

Bitte gewünschtes Modell auswählen.

Beschreibung

Übersicht

Das System kann je nach Anwendung mit 1 GB/2 GB/4 GB/8 GB RAM und 8 GB/16 GB/32 GB eMMC, 2,4/5,8 G Dualband-WLAN und Bluetooth (optional) konfiguriert werden und unterstützt eine externe Antenne.

Für Anwendungsszenarien, die eine große Datenspeicherkapazität erfordern, können Benutzer eMMC verwenden, um das Betriebssystem zu installieren und die Anwendungsdaten zu speichern, gleichzeitig können Benutzer eine SD-Karte verwenden, um große Benutzerdaten zu speichern, im Vergleich zu den integrierten eMMC-Speicher, SD-Karte bietet eine größere Kapazität und ist kostengünstiger.

CM4 Sensing bietet 4G/LTE-Modul, 4 Kanäle RS485, 1 Kanal RS232, 1 Kanal CAN, 1 Kanal Gigabit-Ethernet-Port, Alarmsummer, batteriebetriebene Echtzeituhr.

Die DSI-Schnittstelle von CM4 Sensing ist vollständig kompatibel mit Raspberry Pi4 Model B und unterstützt das offizielle 7-Zoll-Touchdisplay von Raspberry Pi. Ein 5-V-/1,5-A-Leistungsausgang liefert die Stromversorgung für das Pi-Display, die Standard-HDMI-Schnittstelle kann 4K ausgeben HD-Video.

CM4 Sensing bietet 2-Kanal-USB2.0- und 1-Kanal-Micro-USB2.0-Schnittstellen, und die Micro-USB-Schnittstelle wird verwendet, um das Systemabbild zu aktualisieren.

Das System unterstützt 8 V~28 V DC* Stromeingang, die Abmessung von CM4 Sensing beträgt 103 x 73 x 32 mm, was etwas größer ist als bei Pi4 Model B. Die Anschlüsse kommen am vorderen und hinteren Ende heraus, ein 103 mm x 73 mm x 5 mm großer Kühlkörper bietet eine hervorragende Kühlleistung für CPU, Funkmodul und PMU, das gesamte System kann in einer Umgebung mit hohen Temperaturen zuverlässig arbeiten.

Basierend auf unseren realen Tests im Labor kann CM4 Sensing bei einer Umgebungstemperatur von -25 bis 60 °C zuverlässig funktionieren.

Vier M2,5-Schraubenlöcher sind an der Gehäuseunterseite des CM4 Sensing reserviert, was für Benutzer praktisch ist, um das CM4 Sensing auf anderen Geräten zu installieren, es unterstützt auch die DIN-Schienenmontage.

Spezifikationen

Kategorie Feature
Prozessor Broadcom BCM2711 Quad-Core Cortex-A72 (ARM v8) 64-Bit-SoC bei 1,5 GHz
H.265 (HEVC) (bis zu 4Kp60-Decodierung), H.264 (bis zu 1080p60-Decodierung, 1080p30-Codierung)
OpenGL ES 3.1, Vulkan 1.0
RAM 1 GB / 2 GB / 4 GB / 8 GB LPDDR4-3200-SDRAM
Speicherung Onboard 8 GB / 16 GB / 32 GB eMMC für Systemstart
1x microSD-Karte zur Datenspeicherung, kann gleichzeitig mit eMMC zusammenarbeiten
Anzeigen 1x Standard-HDMI-Ausgang (Typ A)
1x FPC-HDMI-Touch-Display
1x FPC-DSI-Touch-Display
Kabelgebundene Schnittstelle 1x Gig-Ethernet (10/100/1000M)
2x USB 2.0 Typ-A
1x USB Micro-B für eMMC-Flashing (im Gehäuse)
Drahtlos Optional 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac Wireless und Bluetooth 5.0, BLE mit externer Antenne
Optional 4G LTE mit optionaler GPS-Unterstützung, 1x Nano-SIM-Kartensteckplatz, externe Antenne
Industrielle Schnittstelle 4x RS485, 3-poliger Klemmenblock
1x RS232, 3-poliger Klemmenblock
1x CAN, 3-poliger Klemmenblock
1x RTC mit CR1220 Backup
1x Summer
Erweiterungsschnittstelle 1 x Mini-PCIe-Steckplatz mit 1 Lane PCIe und 1 x USB 2.0, unterstützt 4G-Modul
1 x 5 V @ 1 A DC-Ausgang, 2-poliger WTB-Anschluss, könnte das offizielle 7-Zoll-Touch-Display des Raspberry Pi versorgen
Einschalten 8 ~ 28 V DC*
DC-Buchse oder optionaler 2-poliger Klemmenblock
Indikator 1x Betriebsanzeige mit roter LED
1x Statusanzeige mit grüner LED
1x 4G-Netzwerkanzeige mit blauer LED (im Gehäuse)
Betriebstemperatur  -25 ~ 60 °C
Betriebsfeuchtigkeit 10% - 60%
Fall Metallgehäuse mit ganzseitigem Kühlkörper aus Aluminiumlegierung, 2 Antennenlöchern
Dimension 103 (L) x 73 (B) x 32 (H) mm
Montageoptionen DIN-Halterung mit installiertem DIN-Kit
Wandhalterung
Betriebssystem Vorinstalliert mit 32-Bit-Betriebssystem Raspberry Pi mit Desktop in eMMC
Kompatibel mit Origin Raspberry Pi OS, unterstützt 32-Bit- und 64-Bit-Betriebssysteme, unterstützt Lite- und Desktop-Versionen
Unterstützt BSP-Online-Installation/Upgrade mit dem APT-Tool

Bestellinformationen

ED CM4SEN 10 0 2 32 4 C
EDATEC CM4 Sensing 10 = V1.0-Version 0 = Ohne WLAN & BT
1 = Mit WLAN & BT
1 = 1 GB DDR
2 = 2 GB DDR
4 = 4 GB DDR
8 = 8 GB DDR
08 = 8 GB eMMC-Flash
16 = 16 GB eMMC-Flash
32 = 32 GB eMMC-Flash
Leer = Kein 4G/LTE-Modul
4 = Mit 4G/LTE-Modul
Leer = Kein Gehäuse
C = Mit Gehäuse

Beispiel

Teilenummer: ED-CM4SEN10-1408-4C
Konfiguration: CM4 Sensing-Computer V1.0-Version
1 Stück Raspberry Pi-zertifizierte WLAN-/Bluetooth-Antenne
4 GB DDR & 8 GB eMMC Flash, mit 4G/LTE-Modul
Mit Gehäuse
