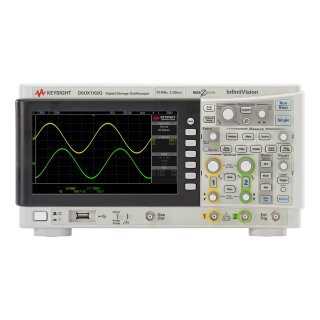

Keysight EDUX1002G Oszilloskop - Welectron, 759,00 €

Keysights InfiniiVision-Oszilloskope der 1000 X-Serie bieten Ihnen Keysight-Qualität und industriebewährte Technologie zu einem sehr attraktiven Preis. Noch nie war ein Keysight-Oszilloskop zugleich so erschwinglich und leistungsfähig!

50 bis 100 MHz Bandbreite, optional mit integriertem Signalgenerator
mehr Signaldetails dank 50.000 wfms/s Update Rate
verlässliche Messungen durch Keysight-Technologie mit über 60 Jahren Erfahrung im Bereich der Oszilloskopentwicklung
schnelle und bequeme Messungen dank einer intuitiven und reaktionsschnellen Benutzeroberfläche mit integrierter Hilfefunktion und einer Vielzahl von Trainingssignalen

Modellübersicht

Modell	EDUX1002A	EDUX1002G	DSOX1102A	DSOX1102G
Bandbreite	50 MHz		70 MHz (100 MHz optional)
Sampling Rate	1 GSa/s		2 GSa/s
Waveform Update Rate	50.000 wfm/s
Kanäle	2 analog, 1 digital
Funkionsgenerator		20 MHz		20 MHz
Speichertiefe	100 Kpts		1 Mpts
Segmented Memory
Trigger-Typen	Rand, Pulsbreite, Video, Pattern/State		Edge, Pulsbreite, Video, Anstieg/Abfallzeit, Setup and Hold, Pattern/State
Serieller Trigger (optional)	I2C, UART/RS232		I2C, UART/RS232, SPI, CAN, LIN
Decodierung (optional)	I2C, UART/RS232		I2C, UART/RS232, SPI, CAN, LIN
Mathematische Funktionen	Add, subtrahieren, multiplizieren, dividieren, FFT (Amplitude und Phase), Tiefpassfilter
Bode Plot
Masken-Test
Digitales Voltmeter Kostenlos nach Produktregistrierung
Schnittstellen	USB Host, USB Device
Standard-Tastköpfe	2 Stück N2142A (75 MHz)		2 Stück N2140A (200 MHz)
Display	7 " WVGA TFT-LCD (800x480 Pixel)

Lieferumfang

Oszilloskop
Passive Tastköpfe (EDUX1002: 2 Stück N2142A 75 MHz, DSOX1102: 2 Stück N2140A 200 MHz)
Netzkabel
Dreijährige Keysight-Garantie

Features

MegaZoom-Technologie

Keysights dedizierte ASIC-Technologie kombiniert die Fähigkeiten eines Oszilloskops und Funktionsgenerators in einem kompakten Gerät zu einem erschwinglichen Preis. Die vierte Generation der MegaZoom-Technologie ermöglicht eine hohe Waveform Update Rate durch unerreicht schnellen Speicheranbindung.

Hohe Aktualisierungsrate

Mit dem einzigartigen, Keysight-eigenen MegaZoom IV ASIC-Technologie liefert die InfiniiVision 1000 X-Famile bis zu 50.000 wfms/s. Dadurch erkennen Sie auch seltene Signalstörungen und Anomalien, die mit anderen Oszilloskopen dieser Klasse unentdeckt bleiben würden.

Analoge Busse

Kanal 1, 2 und externer Trigger können zu einem Bus mit Hex- oder Binärwerten kombiniert werden, der am unteren Rand des Displays angezeigt wird. Hierdurch haben Sie effektiv drei Digitalkanäle.

Leistungsstarker Funktionsgenerator (nur EDUX1002G/DSOX1102G)

Der integrierte Funktionsgenerator unterstützt Sinus-, Rechteck-, Rampen-, Puls-, DC- und Rauschsignale sowie Signalmodulation mit anpassbaren AM-, FM- und FSK-Einstellungen.

Frequenzganganalysator (nur EDUX1002G/DSOX1102G)

Über den integrierten Funktionsgenerator der 1000 X-Serie kann eine Verstärkungs- und Phasenanalyse durchgeführt werden. Es kann ein Bode-Diagramm einer beliebigen Schaltung von 20 Hz auf 20 MHz aufgezeichnet werden.

Digitales Voltmeter und Frequenzzähler

Die 1000 X-Serie verfügt über einen integriertes 3-stelliges Voltmeter (DVM) und einen 5-stelligen Frequenzzähler. Sie können direkt AC RMS, DC, DC RMS und Frequenz messen, ohne die Kanäle vorher passend einstellen zu müssen. Das Voltmeter kann ständig eingeblendet bleiben und ermöglicht schnelle Messungen im Handumdrehen.

Integrierte Trainingssignale

Alle Modelle sind standardmäßig mit eingebauten, anpassbaren Trainingssignalen ausgestattet, um dem Anwender die schnelle Erfassung und Analyse sowohl einfacher (z.B. Sinuswellen) als auch komplexer (z.B. Radarimpuls) Signale zu ermöglichen.

Automatische Messungen

Automatischen Messungen erlauben die bequeme Analyse verschiedener Signalparameter. Bis zu vier Einzelmessungen können in Echtzeit mit kontinuierlichen Updates auf dem Bildschirm angezeigt werden.

24 automatische Messarten

Die 1000X-Serie unterstützt 24 Messarten, die gleichzeitig durchgeführt und angezeigt werden können.

Cursor und Zoom

Egal ob Sie Spannung, Zeit oder Frequenz messen, X- und Y-Cursor ermöglichen eine präzise Messung beliebiger Signalbereiche. Weiterhin können Signalbereiche vergrößert und detailliert betrachtet werden.

Mathematische Funktionen

Mit den Mathematik-Funktionen können Sie arithmetische Operationen (+, -, *, /) auf die Analogenkanäle oder eine Transformationsfunktion auf das Ergebnis einer arithmetischen Operation anwenden.

FFT (Fast Fourier Transformation)

Verwenden Sie die FFT-Funktion, um Probleme durch Übersprechen zu identifizieren, Verzerrungen in analogen Signalen durch Verstärker-Nichtlinearität zu analysieren, oder analoge Filter abzustimmen. Zur Signalanalyse werden mehrere FFT-Fensterfunktionen unterstützt.

Masken-Test (nur DSOX1102)

Die hardwarebasierte Maskenprüfung der 1000 X-Serie ermöglicht mit bis zu 50.000 Tests pro Sekunde die Fehlererkennung und Prüfung der Signalqualität. Egal ob Sie Pass/Fail-Tests zur Qualitätssicherung im Fertigungsprozess nutzen oder seltene Signalanomalien in der Entwicklungsphase aufspüren möchten, der Maskentest ist hierbei ein unverzichtbares Werkzeug und in den DSOX1102-Modellen bereits standardmäßig enthalten.

Hardware-basierte serielle Trigger und Protokoll-Dekodierung (optional)

Die 1000 X-Serie kann zu einem leistungsfähigen Protokoll-Analysator aufgerüstet werden, der durch hardwarebasierte Dekodierung und Triggerung spezialisierte serielle Kommunikationsanalyse ermöglicht. Während Oszilloskope anderer Anbieter häufig auf softwarebasierte Lösungen mit redutzierten Waveform und Decoding Update Raten setzen, ermöglicht die schnelle hardwarebasierte Technologie der 1000 X-Serie auch die Erfassung seltener Abweichungen und serieller Kommunikationsfehler.

Versandgewicht:	4,10 kg
