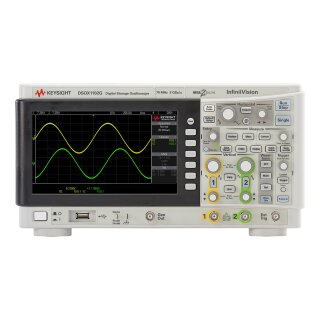

Keysight InfiniiVision 1000X Oszilloskop-Serie
Artnr.: 103311
Digitales Speicheroszilloskop (DSO), optional mit Signalgenerator
Modell
556,92 € Aktionspreis!
ab 529,00 € inkl. 19% MwSt.
444,54 € exkl. MwSt.
nicht lieferbar

Bitte gewünschtes Modell auswählen.

Beschreibung

Keysights InfiniiVision-Oszilloskope der 1000 X-Serie bieten Ihnen Keysight-Qualität und industriebewährte Technologie zu einem sehr attraktiven Preis. Noch nie war ein Keysight-Oszilloskop zugleich so erschwinglich und leistungsfähig!

  • 50 bis 100 MHz Bandbreite, optional mit integriertem Signalgenerator
  • mehr Signaldetails dank 50.000 wfms/s Update Rate
  • verlässliche Messungen durch Keysight-Technologie mit über 60 Jahren Erfahrung im Bereich der Oszilloskopentwicklung
  • schnelle und bequeme Messungen dank einer intuitiven und reaktionsschnellen Benutzeroberfläche mit integrierter Hilfefunktion und einer Vielzahl von Trainingssignalen

Modellübersicht

Modell EDUX1002A EDUX1002G DSOX1102A DSOX1102G
Bandbreite 50 MHz 70 MHz (100 MHz optional)
Sampling Rate 1 GSa/s 2 GSa/s
Waveform Update Rate 50.000 wfm/s
Kanäle 2 analog, 1 digital
Funkionsgenerator 20 MHz 20 MHz
Speichertiefe 100 Kpts 1 Mpts
Segmented Memory
Trigger-Typen Rand, Pulsbreite, Video, Pattern/State Edge, Pulsbreite, Video, Anstieg/Abfallzeit, Setup and Hold, Pattern/State
Serieller Trigger (optional) I2C, UART/RS232 I2C, UART/RS232, SPI, CAN, LIN
Decodierung (optional) I2C, UART/RS232 I2C, UART/RS232, SPI, CAN, LIN
Mathematische Funktionen Add, subtrahieren, multiplizieren, dividieren, FFT (Amplitude und Phase), Tiefpassfilter
Bode Plot
Masken-Test
Digitales Voltmeter
Kostenlos nach Produktregistrierung
Schnittstellen USB Host, USB Device
Standard-Tastköpfe 2 Stück N2142A (75 MHz) 2 Stück N2140A (200 MHz)
Display 7 " WVGA TFT-LCD (800x480 Pixel)

Lieferumfang

  • Oszilloskop
  • Passive Tastköpfe (EDUX1002: 2 Stück N2142A 75 MHz, DSOX1102: 2 Stück N2140A 200 MHz)
  • Netzkabel
  • Dreijährige Keysight-Garantie

Features

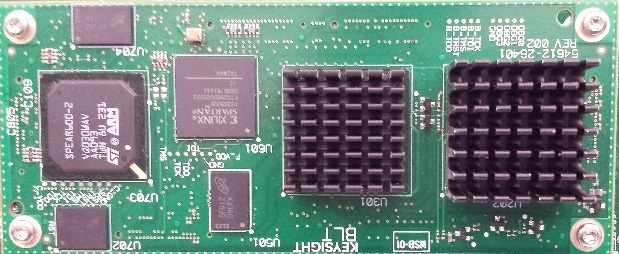

MegaZoom-Technologie
Keysights dedizierte ASIC-Technologie kombiniert die Fähigkeiten eines Oszilloskops und Funktionsgenerators in einem kompakten Gerät zu einem erschwinglichen Preis. Die vierte Generation der MegaZoom-Technologie ermöglicht eine hohe Waveform Update Rate durch unerreicht schnellen Speicheranbindung.

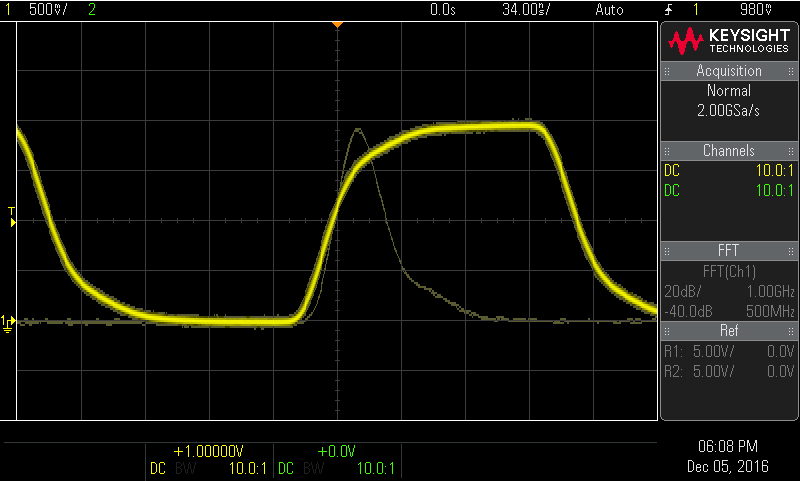

Hohe Aktualisierungsrate
Mit dem einzigartigen, Keysight-eigenen MegaZoom IV ASIC-Technologie liefert die InfiniiVision 1000 X-Famile bis zu 50.000 wfms/s. Dadurch erkennen Sie auch seltene Signalstörungen und Anomalien, die mit anderen Oszilloskopen dieser Klasse unentdeckt bleiben würden.

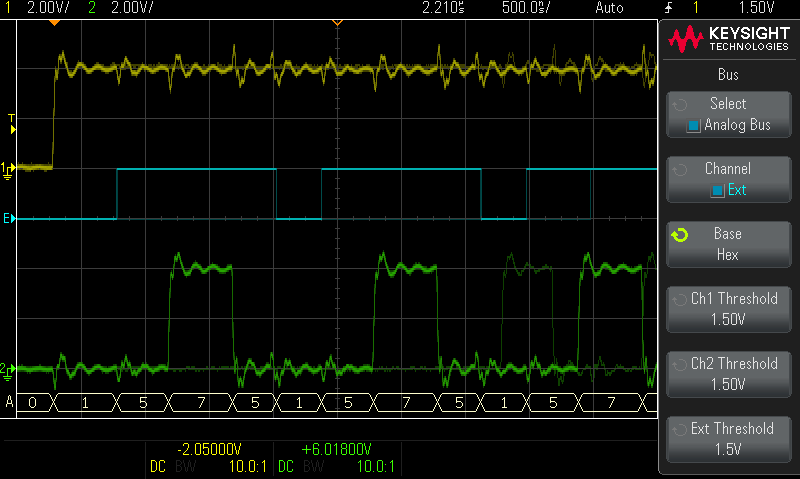

Analoge Busse
Kanal 1, 2 und externer Trigger können zu einem Bus mit Hex- oder Binärwerten kombiniert werden, der am unteren Rand des Displays angezeigt wird. Hierdurch haben Sie effektiv drei Digitalkanäle.

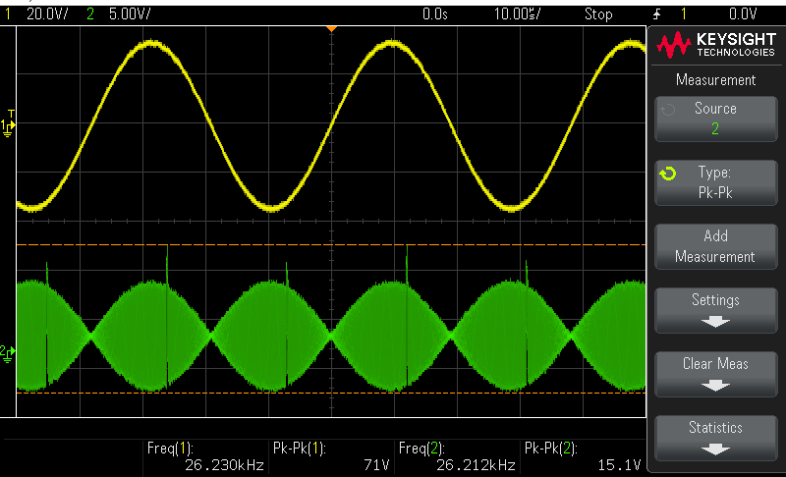

Leistungsstarker Funktionsgenerator (nur EDUX1002G/DSOX1102G)
Der integrierte Funktionsgenerator unterstützt Sinus-, Rechteck-, Rampen-, Puls-, DC- und Rauschsignale sowie Signalmodulation mit anpassbaren AM-, FM- und FSK-Einstellungen.

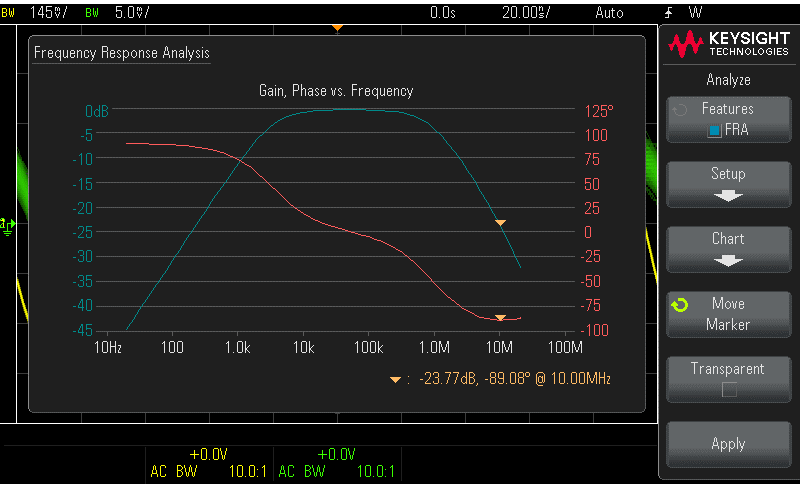

Frequenzganganalysator (nur EDUX1002G/DSOX1102G)
Über den integrierten Funktionsgenerator der 1000 X-Serie kann eine Verstärkungs- und Phasenanalyse durchgeführt werden. Es kann ein Bode-Diagramm einer beliebigen Schaltung von 20 Hz auf 20 MHz aufgezeichnet werden.

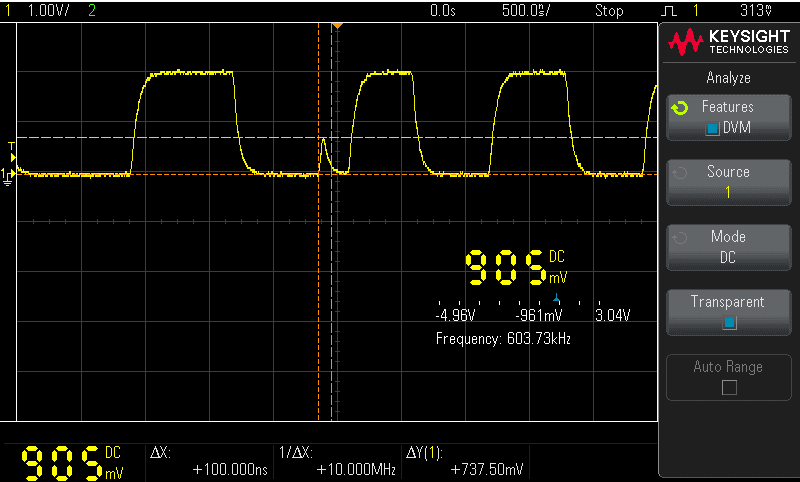

Digitales Voltmeter und Frequenzzähler
Die 1000 X-Serie verfügt über einen integriertes 3-stelliges Voltmeter (DVM) und einen 5-stelligen Frequenzzähler. Sie können direkt AC RMS, DC, DC RMS und Frequenz messen, ohne die Kanäle vorher passend einstellen zu müssen. Das Voltmeter kann ständig eingeblendet bleiben und ermöglicht schnelle Messungen im Handumdrehen.

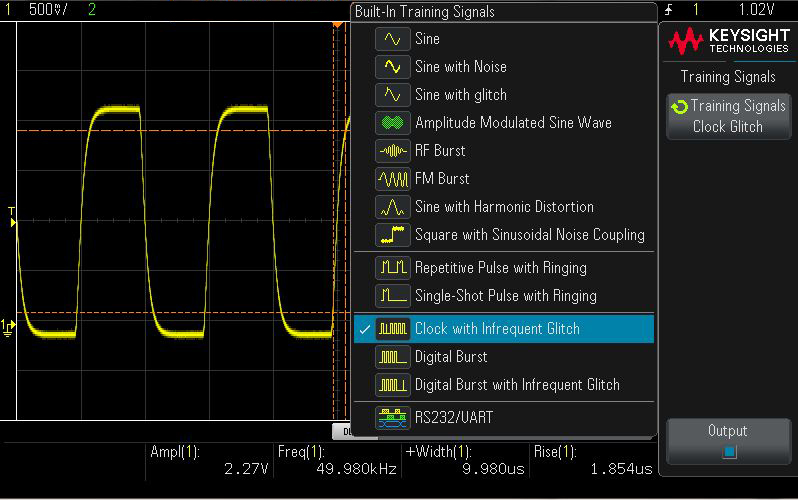

Integrierte Trainingssignale
Alle Modelle sind standardmäßig mit eingebauten, anpassbaren Trainingssignalen ausgestattet, um dem Anwender die schnelle Erfassung und Analyse sowohl einfacher (z.B. Sinuswellen) als auch komplexer (z.B. Radarimpuls) Signale zu ermöglichen.

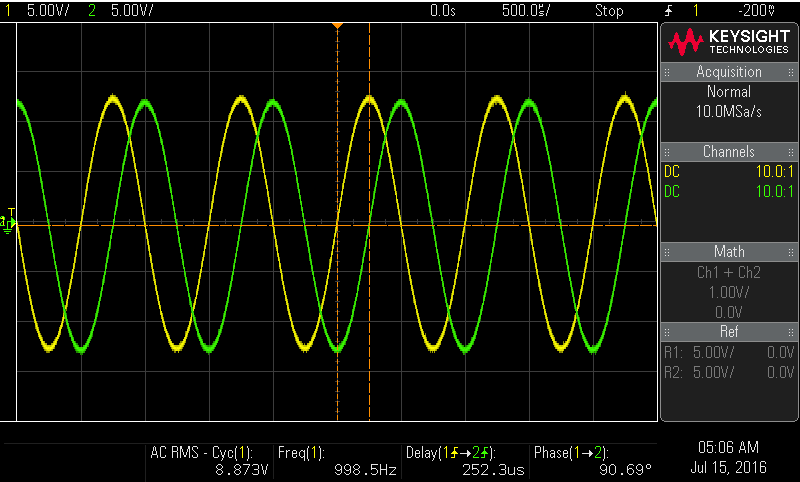

Automatische Messungen
Automatischen Messungen erlauben die bequeme Analyse verschiedener Signalparameter. Bis zu vier Einzelmessungen können in Echtzeit mit kontinuierlichen Updates auf dem Bildschirm angezeigt werden.

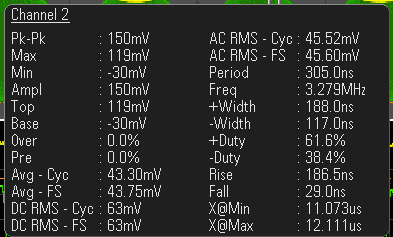

24 automatische Messarten
Die 1000X-Serie unterstützt 24 Messarten, die gleichzeitig durchgeführt und angezeigt werden können.

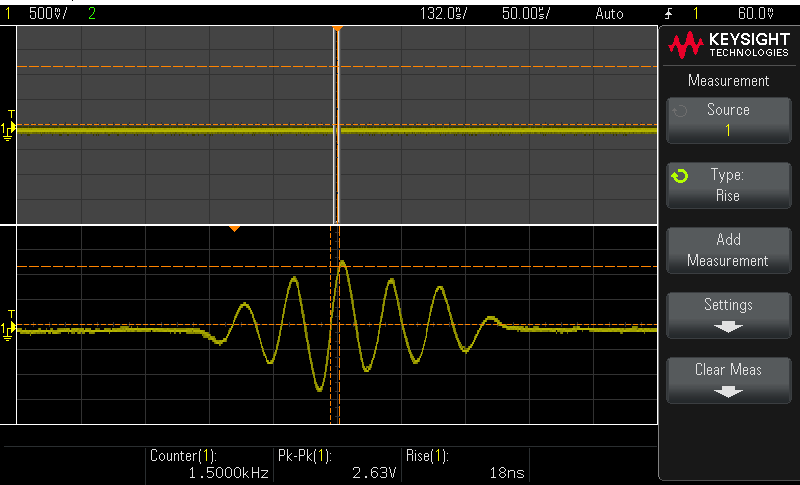

Cursor und Zoom
Egal ob Sie Spannung, Zeit oder Frequenz messen, X- und Y-Cursor ermöglichen eine präzise Messung beliebiger Signalbereiche. Weiterhin können Signalbereiche vergrößert und detailliert betrachtet werden.

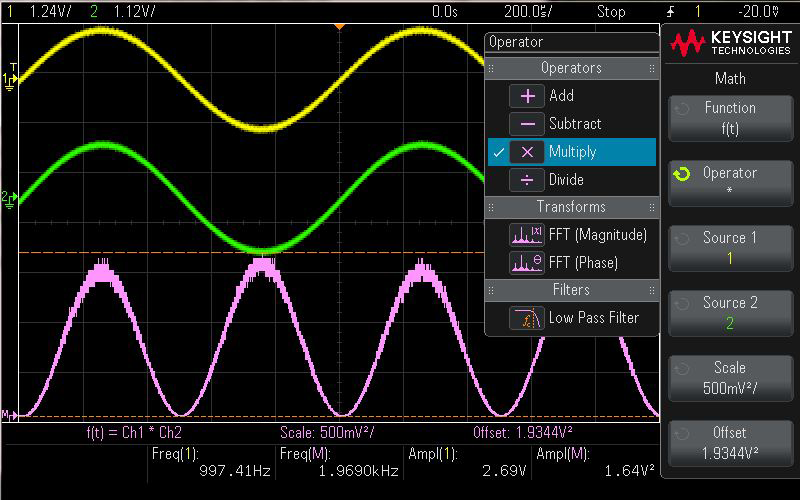

Mathematische Funktionen
Mit den Mathematik-Funktionen können Sie arithmetische Operationen (+, -, *, /) auf die Analogenkanäle oder eine Transformationsfunktion auf das Ergebnis einer arithmetischen Operation anwenden.

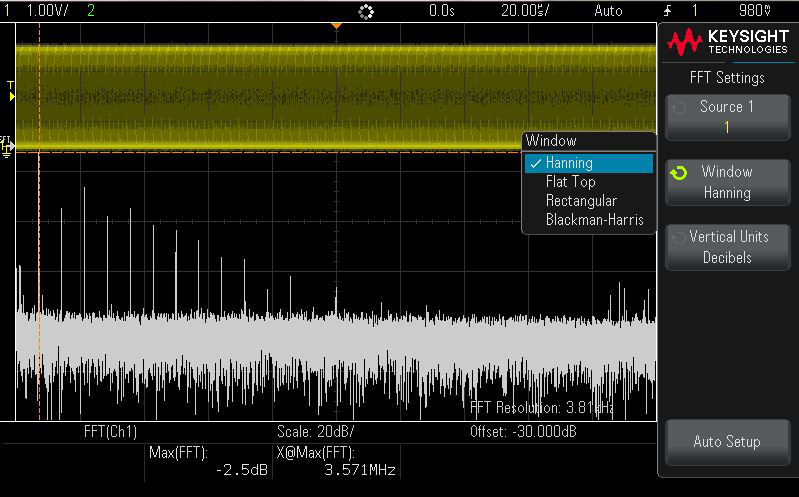

FFT (Fast Fourier Transformation)
Verwenden Sie die FFT-Funktion, um Probleme durch Übersprechen zu identifizieren, Verzerrungen in analogen Signalen durch Verstärker-Nichtlinearität zu analysieren, oder analoge Filter abzustimmen. Zur Signalanalyse werden mehrere FFT-Fensterfunktionen unterstützt.

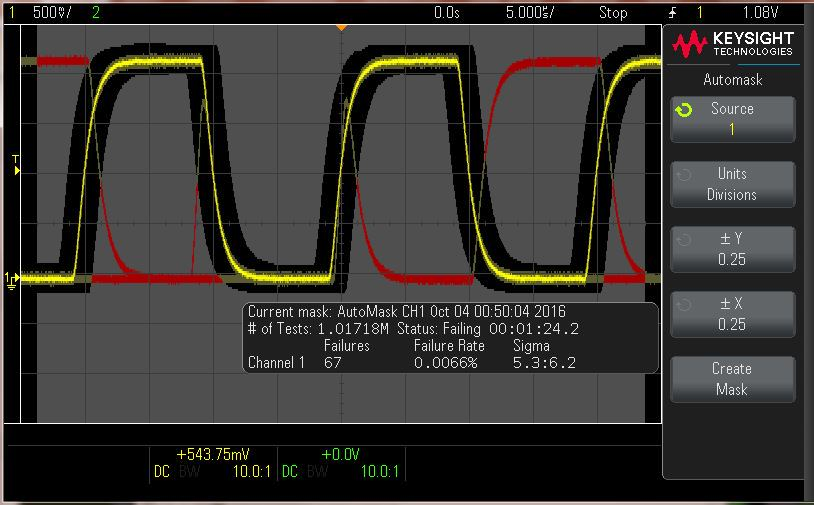

Masken-Test (nur DSOX1102)
Die hardwarebasierte Maskenprüfung der 1000 X-Serie ermöglicht mit bis zu 50.000 Tests pro Sekunde die Fehlererkennung und Prüfung der Signalqualität. Egal ob Sie Pass/Fail-Tests zur Qualitätssicherung im Fertigungsprozess nutzen oder seltene Signalanomalien in der Entwicklungsphase aufspüren möchten, der Maskentest ist hierbei ein unverzichtbares Werkzeug und in den DSOX1102-Modellen bereits standardmäßig enthalten.

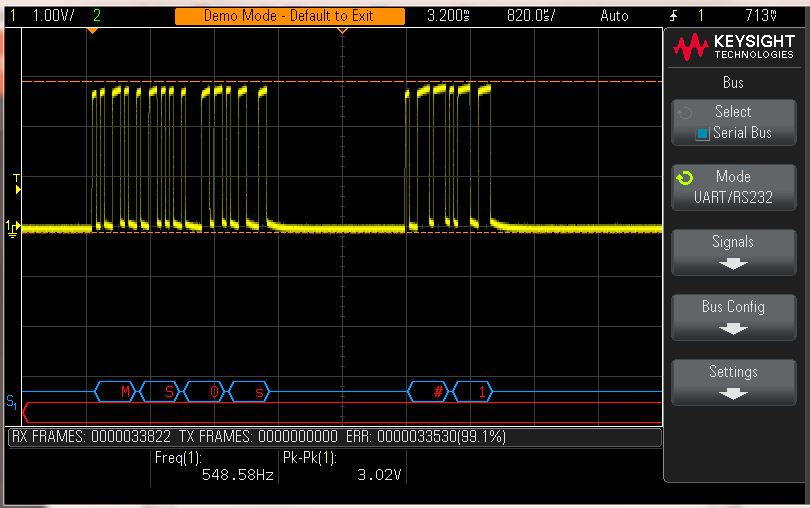

Hardware-basierte serielle Trigger und Protokoll-Dekodierung (optional)
Die 1000 X-Serie kann zu einem leistungsfähigen Protokoll-Analysator aufgerüstet werden, der durch hardwarebasierte Dekodierung und Triggerung spezialisierte serielle Kommunikationsanalyse ermöglicht. Während Oszilloskope anderer Anbieter häufig auf softwarebasierte Lösungen mit redutzierten Waveform und Decoding Update Raten setzen, ermöglicht die schnelle hardwarebasierte Technologie der 1000 X-Serie auch die Erfassung seltener Abweichungen und serieller Kommunikationsfehler.

Versandgewicht: 4,10 Kg
