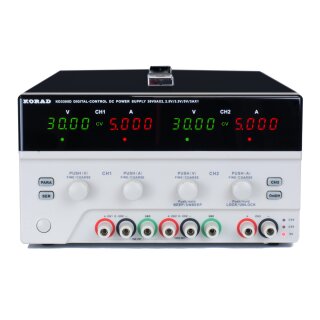

Das DC-Netzteil der KD-Mehrkanalserie verwendet digitale Encoder und die Tastensteuerung, die eine einfache und bequeme Bedienung sowie sichere und zuverlässige Funktionen bietet. Und es gibt serielle und parallele Ausgangsoperationen und eine dreifach einstellbare Steuerung, dh CH1 und CH2 geben 0-30 V aus, während CH3 drei Spannungsstillstände ausgeben kann: 2,5 V, 3,3 V und 5 V. Hinzu kommen der Ausgangsschalter und die Shutdown-Memory-Funktion. Und die Fein- und Grobeinstellungen können durch Drücken der Knöpfe erreicht werden. Darüber hinaus verfügen die Knöpfe über 2 Betriebsmodi: die kontinuierliche Einstellung und die Sperreinstellung, die die Bedienung bequem und zuverlässig machen können, dh die Tastatur kann gesperrt werden, um eine unsachgemäße Bedienung zu vermeiden. Bezüglich Schnittstellen, LAN, USB & RS232 sind mit einer Fülle von SCPI-Anweisungen enthalten, die den Labview-Treiber und Programmierbeispiele bereitstellen können, um Ingenieuren das Einrichten des Testsystems zu erleichtern
schnell.
| Modell |
KD3305 |
| Spannungsbereich |
0 - 30 V |
| Strombereich |
0 - 5 A |
| Laderegelung |
| Spannungsbereich |
≤ 0,01 % + 5 mV |
| Strombereich |
≤ 0,1 % + 10 mA |
| Leitungsregelung |
| Spannungsbereich |
≤ 0,01 % + 3 mV |
| Strombereich |
≤ 0,1 % + 3 mA |
| Setup-Auflösung |
| Spannungsbereich |
10 mV |
| Strombereich |
1 mA |
| Setup-Genauigkeit (25 °C ± 5 °C) |
| Spannungsbereich |
≤ 0,5 % + 20 mV |
| Strombereich |
≤ 0,5 % + 10 mA |
| Ripple (20 - 20 M) |
| Spannungsbereich |
≤ 2mVrms |
| Strombereich |
≤ 3mArms |
| Temp. Koeffizient |
| Spannungsbereich |
≤ 100 ppm + 10 mV |
| Strombereich |
≤ 100 ppm + 5 mA |
| Rückleseauflösung |
| Spannungsbereich |
10 mV |
| Strombereich |
1 mA |
| Rücklesetemp. Koeffizient |
| Spannungsbereich |
≤ 100 ppm + 10 mV |
| Strombereich |
≤ 100 ppm + 5 mA |
| Reaktionszeit |
≤ 100 mS (10 % Nennlast) |
| Schnittstelle (nur für programmierbare Modelle) |
RS232, USB |
| Lastregelung parallel |
≤ 0,1 % + 0,2 V |
| Laderegelung der Serie |
≤ 0,1 % + 0,1 V |
| Ch3-Spezifikationen |
| Spannungsbereich |
5 V / 3,3 V / 2,5 V |
| Aktueller Bereich |
3 A |
| Spannungsgenauigkeit |
± 50 mV |
| Laderegelung |
± 50 mV |
Variationen & Editionen
| Varianten |
| Variante |
D |
D+ |
P |
P+ |
| Programmierbar |
Nein |
Ja |
| Schnittstellen |
keine |
USB/RS232/LAN |
| Edition |
| Gehäusefarbe vorne/Gehäuse |
Grau/Grau |
Grau/Schwarz |
Grau/Grau |
Grau/Schwarz |
| Display: |
einfarbige LED-Display (rot) |
zweifarbige LED-Display (grün/rot) |
einfarbige LED-Display (rot) |
zweifarbige LED-Display (grün/rot) |
| Terminals |
| Terminal |
(Sc) Schraubklemmen |
(Sc) Schraubklemmen oder (Sa) Sicherheitsbuchsen |
(Sc) Schraubklemmen |
(Sc) Schraubklemmen oder (Sa) Sicherheitsbuchsen |
Beispiel
KD3305P+(Sa):
- Programmierbares Labornetzteil mit USB/RS232/LAN-Anschlüssen
- Gehäusefarbe (vorne/Gehäuse): Grau/Schwarz und ein zweifarbiges LED-Display (Grün/Rot)
- Sicherheitsbuchsen
Datenblatt (EN)
