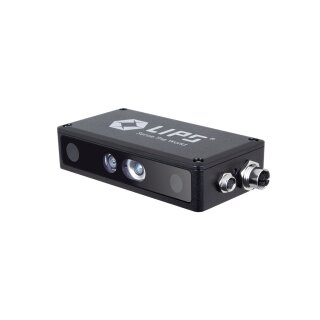

LIPSedge™ AE470 – Robuste 3D-Stereo-Kamera für Robotik und industrielle Bildverarbeitung
Die LIPSedge™ AE470 ist eine kompakte und robuste 3D-Stereo-Kamera für anspruchsvolle Anwendungen in Robotik, industrieller Bildverarbeitung und Automatisierung. Die Active-Stereo-Technologie ermöglicht eine präzise Erfassung von Tiefeninformationen und eignet sich besonders für Anwendungen, bei denen zuverlässige 3D-Daten über größere Entfernungen benötigt werden.
Mit einer kompakten Bauform, einem Gewicht von nur 340 g, IP67-Schutz und einer integrierten PoE-Schnittstelle wurde die AE470 speziell für die Integration in industrielle Systeme und Roboteranwendungen entwickelt.
Präzise 3D-Tiefenerfassung mit Active Stereo
Die Active-Stereo-Technologie der LIPSedge™ AE470 ermöglicht eine zuverlässige Erfassung von Tiefeninformationen und bietet insbesondere bei metallischen Oberflächen, kurzen Arbeitsabständen und anspruchsvollen Beleuchtungssituationen Vorteile.
Die Kamera erreicht eine 3D-Auflösung von 1280 × 720 Pixeln bei 30 fps und verfügt über einen Tiefenerfassungsbereich von etwa 0,52 bis 6 m. Die Tiefengenauigkeit beträgt laut Hersteller bis zu ≤ 2 % bis 4 m bei Nutzung von 80 % des Sichtfelds.
Global Shutter für bewegte Objekte
Die integrierte Global-Shutter-Technologie erfasst alle Pixel eines Bildes gleichzeitig. Dadurch werden Bewegungsartefakte und Verzerrungen bei schnell bewegten Objekten reduziert.
Mit bis zu 30 fps bei 1280 × 720 Pixeln eignet sich die Kamera daher auch für dynamische Anwendungen wie robotergestützte Objekterkennung, Pick-and-Place und automatisierte Produktionsprozesse.
Ideal für Robot Vision und 3D-Automatisierung
Die AE470 wurde für die direkte Integration in Robotik- und Automatisierungssysteme entwickelt. Durch ihre kompakte Bauform und das geringe Gewicht eignet sie sich insbesondere als Eye-in-Hand-Kamera für Roboterarme.
Typische Anwendungen sind beispielsweise:
3D-Objekterkennung
Vision Guided Robotics
Bin Picking und automatisiertes Greifen
Pick-and-Place-Anwendungen
3D-Messung und Dimensionserfassung
Positionserkennung von Bauteilen
3D-Scanning
Roboterbasierte Qualitätsprüfung
Industrielle Bildverarbeitung
Robotik und Maschinenautomation
Industrietaugliches Design mit IP67
Das robuste Kameragehäuse ist nach IP67 geschützt und damit für industrielle Umgebungen geeignet. Die kompakte Bauform von 130 × 66 × 32 mm und das Gewicht von nur 340 g erleichtern die Montage auch an bewegten Roboterachsen.
Ein integrierter Kühlkörper unterstützt den zuverlässigen Betrieb über längere Zeiträume, ohne dass ein zusätzlicher externer Kühlkörper erforderlich ist. Der angegebene Umgebungstemperaturbereich liegt bei 0 bis 40 °C.
Gigabit Ethernet und PoE
Die Datenübertragung und Stromversorgung erfolgen komfortabel über Gigabit Ethernet mit Power over Ethernet (PoE). Die Unterstützung von IEEE 802.3af/at ermöglicht eine flexible Integration und reduziert den Verkabelungsaufwand.
Die M12-Verbindung bietet eine robuste Schnittstelle für industrielle Anwendungen und eignet sich auch für den Einsatz an Robotern mit bewegten Achsen. Laut Hersteller unterstützt die Kamera zudem eine automatische Wiederherstellung der Netzwerkverbindung nach kurzzeitigen Unterbrechungen von weniger als 15 Sekunden.
Edge AI und integrierte Rechenleistung
Die LIPSedge™ AE470 verfügt über integrierte Rechenleistung für Edge-AI-Anwendungen. Der ARM-basierte Prozessor ermöglicht die Ausführung von KI- und Bildverarbeitungsanwendungen direkt am Kamerasystem.
Damit können bestimmte Verarbeitungsaufgaben direkt an der Kamera ausgeführt werden, wodurch sich der Bedarf an zusätzlicher Hardware reduzieren lässt.
Integrierte 6-Achsen-IMU
Eine integrierte 6-Achsen-IMU unterstützt die Erfassung von Bewegungen und Positionsänderungen der Kamera. Dies ist insbesondere für Anwendungen mit bewegter Kamera, Robotik und räumlicher Erfassung interessant.
Flexible Software- und SDK-Anbindung
Für die Entwicklung eigener Anwendungen stellt LIPS eine SDK-Umgebung mit Unterstützung gängiger Programmiersprachen und 3D-Frameworks bereit. Die AE470 kann unter anderem mit C++, C#, Python, OpenCV, OpenNI, ROS/ROS2 und NVIDIA Isaac eingesetzt werden.
Dadurch lässt sich die Kamera in bestehende Robotik- und Computer-Vision-Systeme integrieren und für individuelle 3D-Vision-Anwendungen einsetzen.
Technische Daten
Produkttyp: 3D-Stereo-Kamera
Modell: LIPSedge™ AE470
3D-Technologie: Active Stereo
Tiefenauflösung: 1280 × 720 @ 30 fps
RGB-Auflösung: 1280 × 800 @ 30 fps
Tiefenerfassungsbereich: ca. 0,52–6 m
Optimale Arbeitsdistanz: 0,6–6 m
Z-Genauigkeit: ≤ 2 % bis 4 m und bei 80 % des Sichtfelds
Sichtfeld 3D: 87° × 58° × 95°
Sichtfeld RGB: 90° × 65° × 98°
Shutter: Global Shutter
Baseline: 95 mm
Beleuchtung: Infrarot, 850 nm, VCSEL
IMU: 6-Achsen-IMU
Edge-AI: integrierter ARM-Prozessor
AI-Leistung: bis zu 5,0 TOPS
Stromversorgung: PoE, IEEE 802.3af/at
Schnittstelle: Gigabit Ethernet
Anschluss: M12
Schutzart: IP67
Umgebungstemperatur: 0 bis 40 °C
Abmessungen: 130 × 66 × 32 mm
Gewicht: ca. 340 g
Geeignete Plattformen: Windows, Ubuntu/Linux, Intel, NVIDIA
Frameworks: OpenNI, OpenCV, ROS/ROS2, NVIDIA Isaac
Anwendungsbereiche
Robot Vision
Vision Guided Robotics
Bin Picking
Pick-and-Place
3D-Objekterkennung
3D-Scanning
3D-Messung
Qualitätskontrolle
Industrielle Bildverarbeitung
Maschinen- und Produktionsautomation
Roboterbasierte Inspektion
Autonome Robotik
Lieferumfang:
