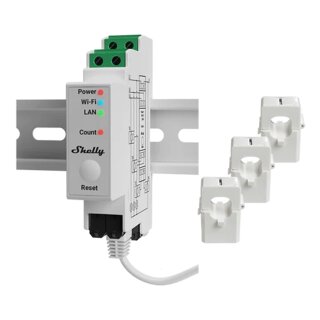

Der Shelly Pro 3EM ist ein auf DIN-Schiene montierbarer dreiphasiger Energiezähler. Dank der Flexibilität der Gen2-Firmware und LAN-Konnektivität bietet er professionellen Integratoren zusätzliche Möglichkeiten für Endkundenlösungen. Er kann eigenständig in einem lokalen LAN- und/oder Wi-Fi-Netzwerk betrieben werden oder über Cloud-Home-Automation-Dienste mittels MQTT, HTTP und WebSocket. Alle eingehenden Verbindungen unterstützen TLS.
Das Gerät meldet sowohl die kumulierte Energie als auch die momentane Spannung, den Strom, die Wirkleistung und die Scheinleistung pro Phase in Echtzeit. Die Daten werden im nichtflüchtigen Speicher gespeichert und können für einen Zeitraum von bis zu 60 Tagen in 1-Minuten-Intervallen abgerufen werden.
Das Gerät verfügt über eine Echtzeituhr, um die korrekte Zeit zu halten, falls die Verbindung zu einem SNTP-Server verloren geht.
Der Shelly Pro 3EM kann vom Benutzer aus ferngesteuert eingerichtet, überwacht und konfiguriert werden. Ebenso kann das Gerät auf ein Automatisierungssystem zugreifen und mit diesem kommunizieren, solange beide sich in derselben Netzwerkinfrastruktur befinden.
Das Gerät verfügt über eine integrierte Weboberfläche, die zur Überwachung und Steuerung des Geräts sowie zur Anpassung seiner Einstellungen genutzt werden kann.
⚠ HINWEIS! Das Gerät verfügt über kein eingebautes Relais. Die Steuerung eines Kontakors erfolgt über ein Shelly Pro Addon, das am Shelly Pro 3EM angeschlossen wird.
Funktionen
- 4-Quadranten-Messung
- DIN-Schienenmontage
- Mehrere Verbindungsmöglichkeiten
- Anschluss für Stromwandler
- Phasenfolgenfehlererkennung* (optional)
- Kanal-zu-Kanal-Kalibrierung**
- Leerlaufschwelle***
- Optische Anzeige des Energieverbrauchs
- Echtzeituhr
- Datenprotokolle
- Genauigkeitsklasse B (IEC 62053-21)
- Photovoltaik-fähig
* Das Gerät verfügt über Phasenfolgen-Fehlererkennungsschaltungen. Diese Erkennung arbeitet an den Phasenspannungen und berücksichtigt nur die Nulldurchgänge. Die reguläre Abfolge dieser Nulldurchgangsereignisse ist Phase A gefolgt von Phase B und dann Phase C. Wenn die Abfolge der Nulldurchgangsereignisse stattdessen Phase A gefolgt von Phase C und dann Phase B ist, wird ein Phasenfolgenfehler gemeldet, sofern die Option zur Phasenfolgenfehlererkennung aktiviert ist.
** Für jeden Kanal wird eine Mindestlast von 500 W benötigt.
*** Falls die Gesamtlast der drei Kanäle unter 30 VA pro Kanal fällt, wird der gemessene Leistungswert angezeigt, aber keine verbrauchte Energie in die Energiestatistik aufgenommen. In der Weboberfläche des Geräts und in der mobilen Anwendung wird eine „Leerlaufschwellen“-Benachrichtigung angezeigt.
