Siglent F503FE VNA Kalibrierungsset 4,5 GHz, Typ N Female

Siglent F503FE VNA Kalibrierungsset 4,5 GHz, Typ N Female

Artnr.: SL9-805032
HAN: F503FE
Hersteller: Siglent

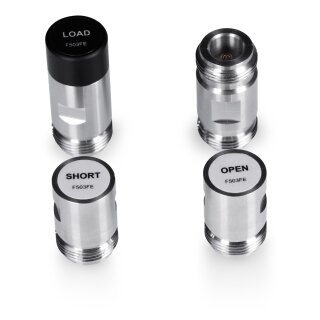

Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)

403,00 €

inkl. 19% MwSt.

(338,66 € exkl. MwSt.)

bestellbar
Lieferzeit: 5 - 7 Arbeitstage (DE - Ausland abweichend)

Beschreibung
Kundenrezensionen

Das Siglent F503ME wird verwendet, um Siglent-Vektor- und Spektrumanalysatoren zu kalibrieren. Die Standards umfassen eine feste 50 Ω Abschluss, eine offene Last, eine Kurzschlusslast und einen Durchgangsadapter. Die Leistungsspezifikationen des F503ME sind sehr ähnlich zu denen des Keysight 85032B mechanischen Kalibrierkits und es kann als Ersatz für das 85032B verwendet werden.

Typ	Stecker	Spezifikation
Offen	N-Buchse	DC – 4,5 GHz, Phasendeviation ≤ ± 1,0°
Kurzschluss	N-Buchse	DC – 4,5 GHz, Phasendeviation ≤ ± 1,0°
Last	N-Buchse	DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Durchgang	N(Buchse) - N(Buchse)	DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügedämpfung ≤ 0,1 dB, Verzögerung = 55,3 ps

Spezifikationen

Impedanz: 50 Ω
Leistung: 1 W
Standard-Schnittstellen: IEC 60169-16
Haltbarkeit: > 2000
Drehmoment: 1,35 Nm
Schlüsselweite: 19 mm
Temperatur: -15 °C ˜ + 35 °C
