Siglent F503ME VNA Kalibrierungsset 4,5 GHz, Typ N Male

Siglent F503ME VNA Kalibrierungsset 4,5 GHz, Typ N Male

Artnr.: SL9-805031
HAN: F503ME
Hersteller: Siglent

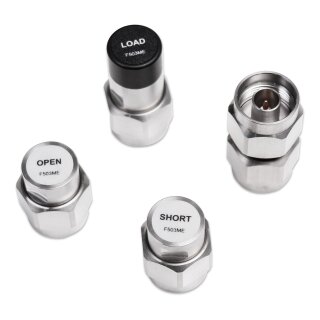

Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)

403,00 €

inkl. 19% MwSt.

(338,66 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)
Lieferzeit: 1 - 3 Arbeitstage (DE - Ausland abweichend)

Das Siglent F503ME wird verwendet, um Siglent-Vektor- und Spektrumanalysatoren zu kalibrieren. Die Standards umfassen eine feste 50 Ω Abschluss, eine offene Last, eine Kurzschlusslast und einen Durchgangsadapter. Die Leistungsspezifikationen des F503ME sind sehr ähnlich zu denen des Keysight 85032B mechanischen Kalibrierkits und es kann als Ersatz für das 85032B verwendet werden.

Typ	Stecker	Spezifikation
Offen	N(Male)	DC – 4,5 GHz, Phasendeviation ≤ ± 1,0°
Kurzschluss	N(Male)	DC – 4,5 GHz, Phasendeviation ≤ ± 1,0°
Last	N(Male)	DC – 4,5 GHz, SWR ≤ 1,04 (Rückflussdämpfung ≥ -34 dB)
Durchgang	N-Male zu N-Male	DC – 9 GHz, SWR ≤ 1,035 (Rückflussdämpfung ≥ -35 dB), Einfügedämpfung ≤ 0,1 dB, Verzögerung = 125,4 ps
