Siglent F504FS VNA Kalibrierungsset 9 GHz, Typ N Female

Siglent F504FS VNA Kalibrierungsset 9 GHz, Typ N Female

Artnr.: SL9-805044
HAN: F504FS
Hersteller: Siglent

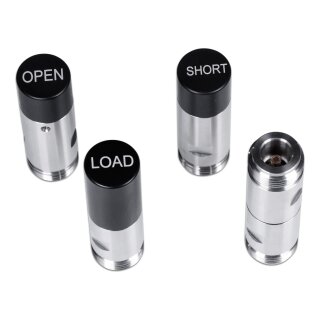

Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)

1.510,00 €

inkl. 19% MwSt.

(1.268,91 € exkl. MwSt.)

bestellbar
Lieferzeit: 5 - 7 Arbeitstage (DE - Ausland abweichend)

Beschreibung
Kundenrezensionen

Siglent's F504FS wird verwendet, um Siglent-Vektor- und Spektrumanalysatoren zu kalibrieren. Zu den Standards gehören ein fester 50 Ω Abschluss, eine offene Last, eine Kurzschlusslast und ein Durchgangsadapter. Die Leistungsspezifikationen des F504FS sind sehr ähnlich zu denen des Keysight 85032F mechanischen Kalibrierkits und es kann als ungefähre Ersatzlösung für das 85032F verwendet werden oder man verwendet den STD des 85032F in Netzwerkanalysatoren.

Typ	Stecker	Spezifikation
Offen	N-Weiblich	DC – 9 GHz, Phasenabweichung ≤ ± 0.8°
Kurzschluss	N-Weiblich	DC – 9 GHz, Phasenabweichung ≤ ± 0.8°
Last	N-Weiblich	DC – 9 GHz, SWR ≤ 1.032 (Rückverlust ≥ -36 dB)
Durchgang	N-Weiblich zu N-Weiblich	DC – 9 GHz, SWR ≤ 1.06 (Rückverlust ≥ -31 dB), 9 – 18 GHz, SWR ≤ 1.1 (Rückverlust ≥ -26 dB), Einfügungsverlust ≤ 0.15 dB, Verzögerung = 136.2 ps

Spezifikationen:

Impedanz	50 Ω
Leistung	1 W
Norm der Schnittstellen	IEC 60169-16
Haltbarkeit	> 2000
Drehmoment	1.35 Nm
Schlüsselweite	19 mm
Temperatur	-15 °C – + 35 °C

Es gibt noch keine Bewertungen.
