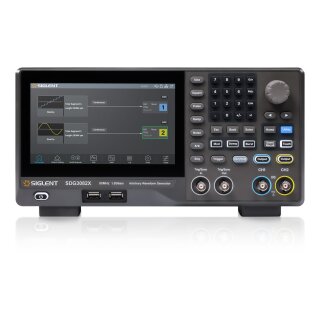

Siglent SDG3082X Funktionsgenerator

Artnr.: SL3-130820
Hersteller: Siglent

Arbiträrer Funktionsgenerator, 2 Kanäle,80 MHz Bandbreite,1,2 GSa/s (2X Interpolation) Abtastrate, 16-bit Auflösung, 7" Touch Screen Display, USB Host / USB Device / LAN / GPIB (optional) Schnittstelle, Web Interface, Touch Screen

821,00 €

inkl. 19% MwSt.

(689,92 € exkl. MwSt.)

ausverkauft
Lieferzeit: 5 - 7 Arbeitstage (DE - Ausland abweichend)

Konfigurieren + Kaufen

Software-Optionen

Siglent SDG-3000X-40MPTS 40 Mpts Wellenformspeicher

Siglent SDG-3000X-40MPTS 40 Mpts Wellenformspeicher: 355,00 € Artikeldetails

Menge: 1

Siglent SDG-3000X-IQ IQ-Signalgeneratorfunktion

Siglent SDG-3000X-IQ IQ-Signalgeneratorfunktion: 570,00 € Artikeldetails

Menge: 1

Zubehör

Siglent ATT-20dB Dämpfungsglied 20dB, BNC, 50 Ohm,...

Siglent ATT-20dB Dämpfungsglied 20dB, BNC, 50 Ohm, 1W, 4 GHz: Der Siglent ATT-20 ist ein 20 dB Attenuator, der als externe Überlastschutz für SSA3000X Spektrumanalysatoren dient (benötigt einen N(m) zu BNC(f) Adapter oder ein Koaxialkabel). Er kann auch verwendet werden, um das Ausgangsspannungsniveau eines SDG Funktionsgenerators zu verringern.
61,00 € Artikeldetails

Menge: 1

Siglent USB-GPIB Adapter: USB-GPIB Konverter, kompatibel mit allen Siglent Geräten mit USB-Host Interface
146,00 € Artikeldetails

Menge: 1

Siglent SDG-BNC Koaxialkabel BNC-Male zu BNC-Male, 50...

Siglent SDG-BNC Koaxialkabel BNC-Male zu BNC-Male, 50 Ohm, 100cm: 0,00 € Artikeldetails

Menge: 1

Siglent SPA1010 Signalverstärker - Artikel zurzeit vergriffen: Signalverstärker für Siglent SDG Signalgeneratoren, Ausgangsleistung bis zu 10W
427,00 € Artikeldetails

Menge: 1

Ihre Konfiguration

inkl. 19% MwSt.

(689,92 € exkl. MwSt.)

Beschreibung
Kundenrezensionen

Die Funktions-/Arbiträrsignalgeneratoren der SDG3000X-Serie mit zwei Kanälen verfügen über eine maximale Bandbreite von 200 MHz, ein exzellentes Abtastsystem mit 1,2 GSa/s Abtastrate und 16-Bit vertikaler Auflösung. Basierend auf der traditionellen DDS-Technologie setzt die Serie die innovativen TrueArb- und EasyPulse-Technologien ein, die die inhärenten Nachteile der DDS-Technologie beim Ausgeben von Arbiträrsignalen und Rechteck-/Pulswellen überwinden und den Anwendern hochpräzise, jitterarme Signale bereitstellen. Darüber hinaus bietet die SDG3000X-Serie PRBS-Mustergenerierung, Sequenz-, Doppelimpuls- und Vektorsignalausgabefunktionen, um ein breiteres Spektrum an Anwendungsanforderungen zu erfüllen.

Hauptmerkmale

Zwei Kanäle, maximale Ausgangsfrequenz 200 MHz, maximale Ausgangsamplitude 20 Vpp
1,2 GSa/s Abtastrate, 16-Bit vertikale Auflösung
Mit TrueArb-Technologie können Arbiträrsignale Punkt für Punkt ausgegeben werden. Unter der Voraussetzung, dass keine Wellenformdetails verloren gehen, können jitterarme Signale mit einer Abtastrate von 10 mSa/s ~ 600 MSa/s ausgegeben werden
Unterstützt die Sequenz-Wiedergabefunktion, mit einem maximalen Wellenformspeicher von 40 Mpts pro Kanal
Mit EasyPulse-Technologie können jitterarme Rechteckwellen/Impulse ausgegeben werden. Dabei lassen sich Pulsbreite, Anstiegs- und Abfallflanken extrem fein und in einem großen Bereich einstellen
Unterstützt die Doppelimpuls-Ausgabefunktion, die zur Messung der Schaltparameter von Leistungsbauelementen und zur Bewertung ihrer dynamischen Eigenschaften verwendet werden kann
Unterstützt PRBS bis zu 120 Mbps
Vielfältige analoge und digitale Modulationsfunktionen: AM, DSB-SC, FM, PM, FSK, ASK, PSK und PWM
Sweep- und Burst-Funktionen
Harmonische Funktion
Wellenform-Kombinationsfunktion
Hochpräziser Frequenzzähler
196 integrierte Arbiträrwellenformen
Standard-Schnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11); optional GPIB
Eingebauter WebServer unterstützt die Instrumentensteuerung über einen Webbrowser
7-Zoll Touchscreen-Display

Modellübersicht

	SDG3082X	SDG3162X	SDG3202X
Maximale Ausgangsfrequenz	80 MHz	160 MHz	200 MHz
Kanäle	2
Abtastrate	1,2 GSa/s (2X Interpolation)
Vertikale Auflösung	16-bit
Wellenformlänge	20 Mpts/ch (40 Mpts/ch Optional) Unterstützt Sequenz
Vektorsignal (optional)	max. Symbolrate 50 MS/s, unterstützt Modulationen ASK, PSK, FSK, QAM; SigIQPro-Software zur Erstellung und Bearbeitung von Vektorsignalen
Maximale Amplitude	&pm;10 V
Display	7-Zoll-TFT-LCD mit kapazitivem Touchscreen, 1024 x 600
Schnittstellen	USB Host, USB Device, LAN, optional: GPIB

Lieferumfang

Gerät
Netzkabel
USB-Kabel
BNC-Kabel
Schnellstart-Anleitung
Werkskalibrierschein

Features

Innovative EasyPulse-Technologie

Wenn eine Rechteck-/Pulswellenform durch DDS erzeugt wird, entsteht ein One-Clock-Jitter, wenn die Abtastrate kein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die EasyPulse-Technologie überwindet erfolgreich diese Schwäche in DDS-Designs und hilft dabei, rauscharme Rechteck-/Pulswellenformen zu erzeugen.

Leistungsstarke Sequenz-Wiedergabefunktion

Bietet eine flexible Sequenz-Wiedergabefunktion, um verschiedene Szenario-Tests einfach zu bewältigen. Die maximale Wellenform-Speichertiefe jedes Kanals beträgt 40 Mpts.

Einfache Einstellung der Anzahl der Zykluszeiten für jede Wellenform und der Reihenfolge der Wellenform-Wiedergabe. Unterstützt bis zu 1024 Segmente. Während der Wiedergabe kann auch das aktuell wiedergegebene Segment angezeigt werden, was Ihnen ermöglicht, den Test zu steuern. Fünf Betriebsmodi: kontinuierlich, getriggert, Burst, einfach und erweitert. Der erweiterte Betriebsmodus ermöglicht es Ihnen, den Trigger-Modus für jedes Segment einzustellen. Vier Trigger-Quellen stehen zur Verfügung: "Auto", "Extern", "Manuell" und "Timer".

Integrierte Multi-Puls-Funktion

Integrierte Dual-Puls-Ausgangsfunktion, die in Kombination mit Siglents Oszilloskop schnell die Schaltparameter und dynamischen Eigenschaften von Leistungsbauelementen messen kann, ohne dass Host-Computer-Software erforderlich ist.

Unterstützt bis zu 30 Pulse und kann jede Pulsbreite und jeden Pulsabstand einstellen. Vier Trigger-Quellen stehen zur Verfügung: "Intern", "Extern", "Manuell" und "Timer".

Anpassbare polynomiale PRBS-Musterausgabe

Bietet PRBS3 - PRBS32 mehrere Musterausgaben mit einer maximalen Bitrate von bis zu 120 Mbps. Zusätzlich zur Ausgabe von Single-Ended-Signalen können die beiden Kanäle auch auf differentielle Ausgabe eingestellt werden. Neben der Verwendung des integrierten PRBS-Generator-Polynoms können Sie auch das PRBS-Generator-Polynom anpassen, um den Test flexibler zu gestalten.

Vektorsignalausgabe

SDG3000X unterstützt Basisband- oder IF-Signale und kann IQ-Signale häufig verwendeter Modulationsarten wie ASK, FSK, PSK, QAM usw. erzeugen. SDG3000X kann eine ausgezeichnete EVM-Performance bei jeder Symbolrate im Bereich von 250 Symb/s ~ 50 MSymb/s erreichen. Der integrierte digitale orthogonale Modulator kann das IQ-Signal auf jede Frequenz im Bereich von 200 MHz modulieren.

Modulation

Umfangreiche Modulationsfunktionen, die häufig verwendete AM/DSB-SC/FM/PM/ASK/FSK/PSK/PWM-Modulationsmethoden unterstützen. Zwei Modulationsquellen stehen zur Verfügung: intern und extern.

Burst

Unterstützt zwei Burst-Modi: N-Zyklus und Gating. Drei Trigger-Quellen stehen zur Verfügung: intern, extern und manuell.

Sweep

Unterstützt drei Sweep-Modi: Frequenz, Amplitude und Frequenz und Amplitude, was die einfache Implementierung von Frequenz-Sweep- und Amplituden-Sweep-Tests ermöglicht. Unterstützt drei Sweep-Typen: linear, logarithmisch und schrittweise, sowie drei Sweep-Richtungen: aufwärts, abwärts und auf_ab. Drei Trigger-Quellen stehen zur Verfügung: intern, extern und manuell.

Zähler

Wenn der Zähler im Frequenzzähler-Modus ist, kann er zur Messung der Frequenz, Periode und des Tastverhältnisses eines Signals verwendet werden. Der Messbereich beträgt 0,1 Hz - 200 MHz

Im Totalizer-Modus können die angegebenen Trigger-Ereignisse gezählt werden.

Integrierter WebServer

Unterstützt die Gerätekontrolle über einen Webbrowser und ermöglicht es, Testaufgaben remote auszuführen.

Mehr Features
