Siglent SDG8000A Funktionsgenerator

Artnr.: SL3-480020-P
Hersteller: Siglent

Willkürlicher Wellenformgenerator, 2/4 Kanäle,10 GSa/s - 4 GHz / 12 GSa/s - 5 GHz Abtastrate, 2 GPts Speichertiefe, 16-bit Auflösung, 7" Touch Screen Display, USB Host / USB Device (USBTMC) / LAN (VXI-11) / GPIB (optional) Schnittstelle,

Variante: 54.502 €SDG8002A

67.592 €SDG8004A

54.502,00 €

inkl. 19% MwSt.

(45.800,00 € exkl. MwSt.)

ausverkauft

Bitte gewünschtes Modell auswählen.

Der SDG8000A Funktions-/Arbiträrwellengenerator verfügt über maximal 4 analoge Ausgangskanäle, eine vertikale Auflösung von 16 Bit, eine maximale Abtastrate von 12 GSa/s (Interpolation), eine Ausgangsfrequenz von bis zu 5 GHz und eine maximale Modulationsbandbreite von bis zu 2 GHz. Der maximale Speicherplatz beträgt 4G Punkte pro Kanal und ermöglicht längere Wiedergabezeiten ohne Einbußen bei der Signalbandbreite. Mit SigIQPro können auch Wellenformausgaben von Kommunikationssignalen wie Bluetooth, WLAN und LTE bereitgestellt werden. Darüber hinaus bietet der SDG8000A eine Hochgeschwindigkeits-Seriellcodesignal-Ausgabe (Hss), unterstützt komplexe mehrstufige Sequenzwellenausgaben und verfügt über Mehrfachimpuls-, Mehrtonfrequenz- und Chirp-Funktionen, die ein breites Spektrum an Testanforderungen in den Bereichen Kommunikation, Industrie und wissenschaftliche Forschung erfüllen.

Hauptmerkmale

2 oder 4 Kanäle mit einer maximalen Ausgangsfrequenz von 4 GHz (10 GSa/s Abtastrate) oder 5 GHz (12 GSa/s Abtastrate)
Vertikale Auflösung von 16 Bit
TrueArb-Technologie ermöglicht punktgenaue Arbiträrwellenformausgabe ohne Verlust von Wellenformdetails, mit jitterarmer Ausgabe von 100 Sa/s bis 5 GSa/s
Unterstützt mehrstufige Sequenzwellenformwiedergabe mit bis zu 4 Gpts Wellenformspeicher pro Kanal
EasyPulse-Technologie für jitterarme Rechteck- und Impulswellenerzeugung mit Feineinstellung von Impulsbreite sowie Anstiegs- und Abfallflanken
Unterstützt asymmetrische (Single-ended) und differentielle Ausgangsmodi

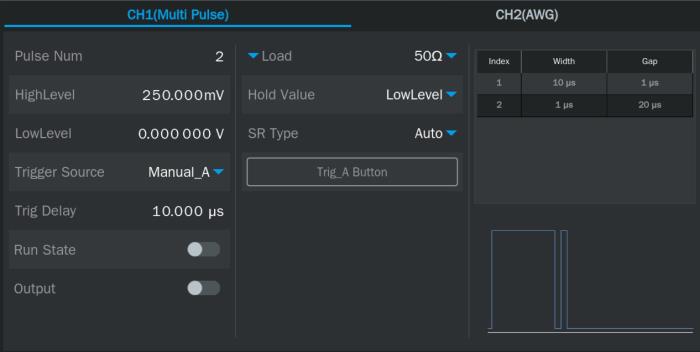

Unterstützt Mehrfachimpulsausgabe zur Messung von Schaltparametern von Leistungsbauelementen und zur Bewertung dynamischer Eigenschaften

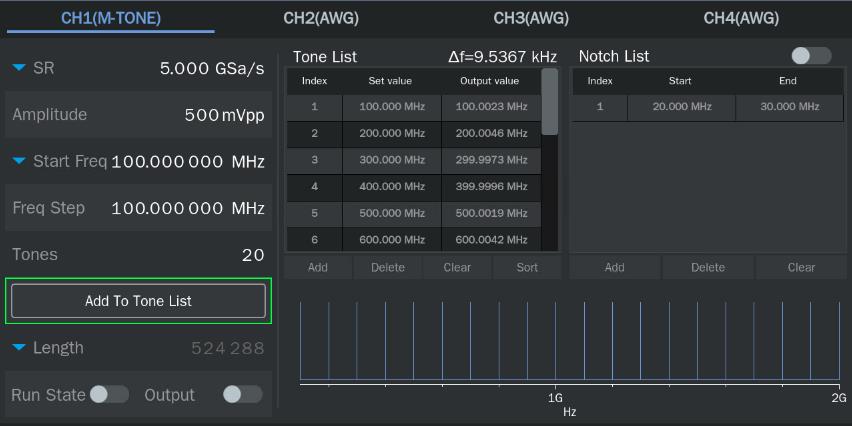

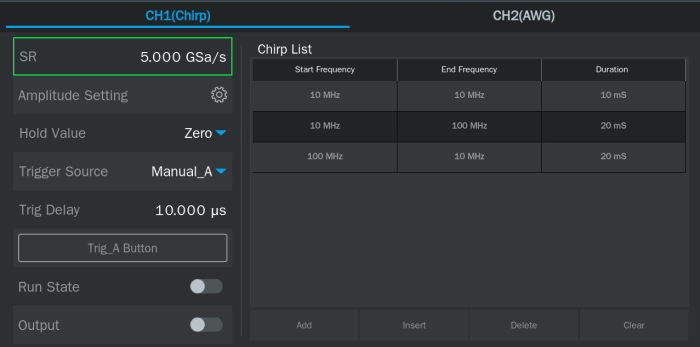

Unterstützt Mehrtonfrequenz- und Chirp-Funktionen
Unterstützt PRBS bis zu 1,25 Gbps
Umfangreiche analoge und digitale Modulationsfunktionen
Sweep- und Burst-Funktionen
Oberwellenfunktion
Wellenformkombinationsfunktion
Ausgabe von Vektorsignalen mit Bandbreiten bis zu 2 GHz
Unterstützt Bluetooth-, OFDM-, IoT-, LTE- und Wi-Fi-Signalausgabe
196 integrierte Arbiträrwellenformen
Standardschnittstellen: USB-Host, USB-Device (USBTMC), LAN (VXI-11); optional GPIB
Integrierter 250-GB-SSD-Speicher
Integrierter WebServer zur Gerätesteuerung über den Webbrowser
7-Zoll-Touchscreen-Display

Modellübersicht

	SDG8002A	SDG8004A
Kanäle	2	4
Maximale Ausgangsfrequenz	4 GHz bei 10G Abtastrate 5 GHz bei 12G Abtastrate
Abtastrate	10 GSa/s (Interpolation), optional 12 GSa/s (Interpolation)
Vertikale Auflösung	16-bit
Willkürliche Wellenform	2 Gpts, optional 4 Gpts
Anzeige	7-Zoll-Touchscreen-Display
Schnittstellen	Standardschnittstellen: USB-Host, USB-Device (USBTMC), LAN (VXI-11); optional GPIB

Lieferumfang

Gerät
USB-Kabel
Kabellose Maus
2x SMA-Kabel
50-Ohm-Anschluss (SDG8002A: 4, SDG8004A: 8)
Netzkabel
Schnellstart-Anleitung
Werkskalibrierschein

Features

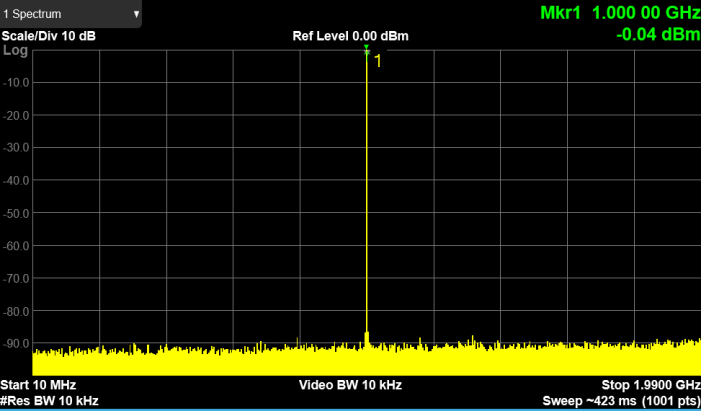

Hochqualitatives wiederhergestelltes Signal

SDG8000A unterstützt eine Abtastrate von 10 G (Interpolation) oder 12 G (Interpolation). 16-Bit-Vertikalauflösung für ein hochqualitatives wiederhergestelltes Signal.

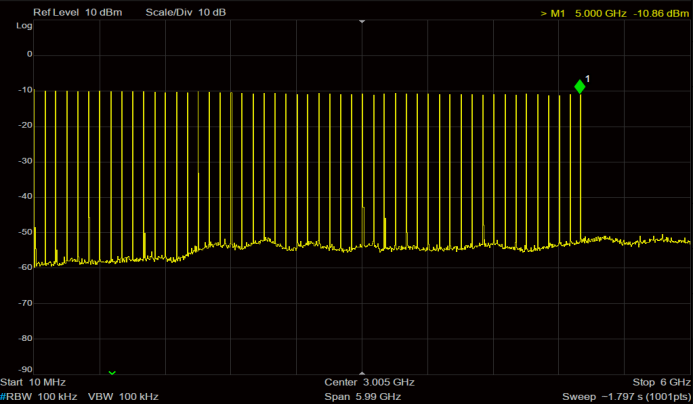

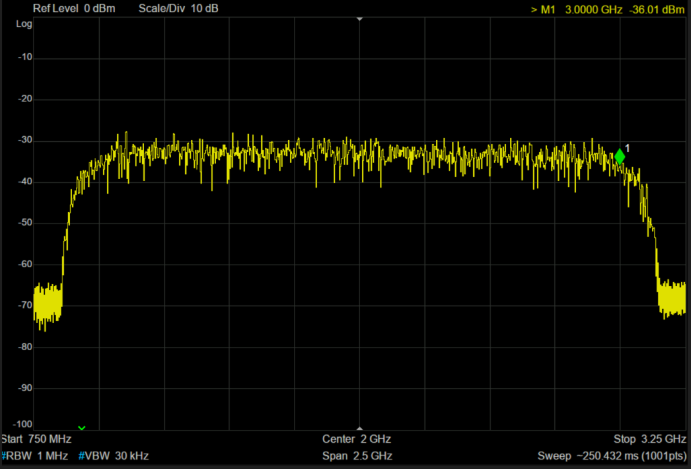

Höhere Frequenz, größere Signalbandbreite

Dieses Gerät verfügt über einen integrierten digitalen Modulator, der einen direkten HF-Ausgang bis zu 5 GHz ermöglicht und damit einen externen Modulator überflüssig macht. In Kombination mit der leistungsstarken SigIQPro-Software bietet dieses Setup eine effiziente Möglichkeit, Signale für eine Vielzahl von Kommunikationsstandards zu erstellen und auszugeben, darunter 5G NR, LTE, WLAN, Bluetooth und IoT.

Die maximale Basisbandübertragungsrate des SDG8000A beträgt 5 GSa/s, und die maximale Modulationsbandbreite des Signals kann mit einem internen Modulator bis zu 2 GHz erreichen. Bei der Ausgabe des Basisbandsignals mit einem externen Modulator wird eine Signalbandbreite von 4 GHz unterstützt.

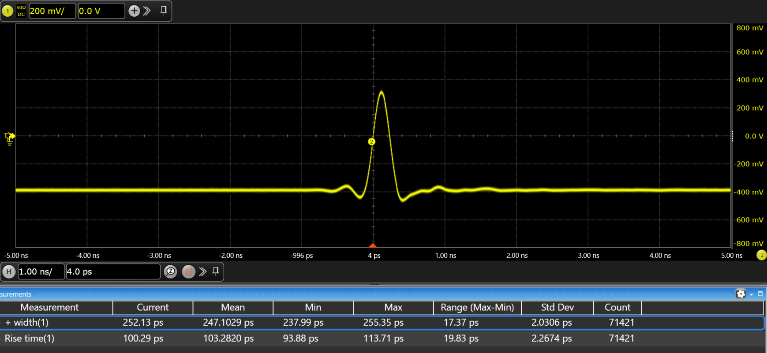

Schmalere Pulsausgabe

Dank seiner hohen Datenrate kann der SDG8000A schmale Pulse von bis zu 250 ps erzeugen und ist damit ideal für anspruchsvolle Pulstestanwendungen in Bereichen wie Halbleiter und Automotive.

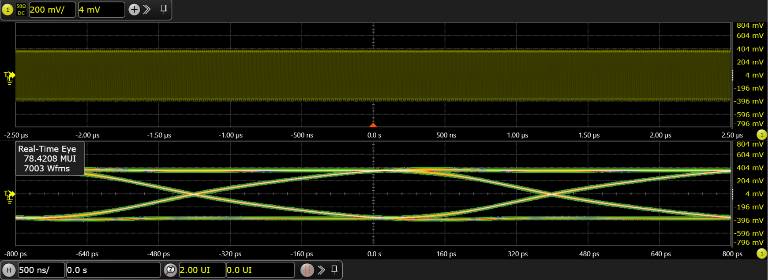

Hochgeschwindigkeits-Seriell-Datenausgabe (HSS)

Der SDG8000A unterstützt die Ausgabe von Hochgeschwindigkeits-Serielldaten mit geringem Jitter von bis zu 1,25 Gbps und kann digitale Hochgeschwindigkeits-Serielldatenübertragungstests simulieren.

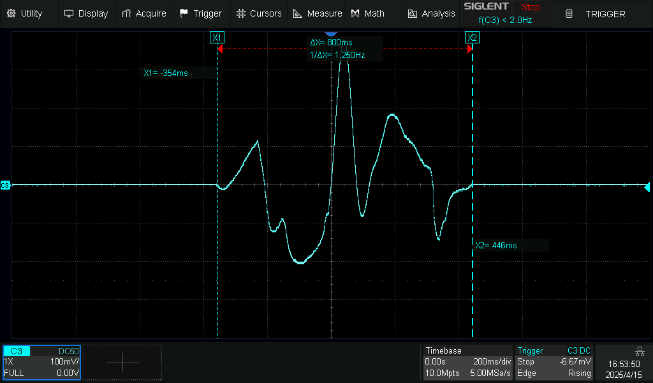

Größerer Wellenform-Speicherplatz

Der maximale Wellenform-Speicherplatz pro Kanal beträgt 4 Gpts. Bei maximaler Abtastrate kann die Wellenform 800 ms lang abgespielt werden, ohne die Signalbandbreite zu beeinträchtigen, was den Testanforderungen komplexer Szenarien gerecht wird.

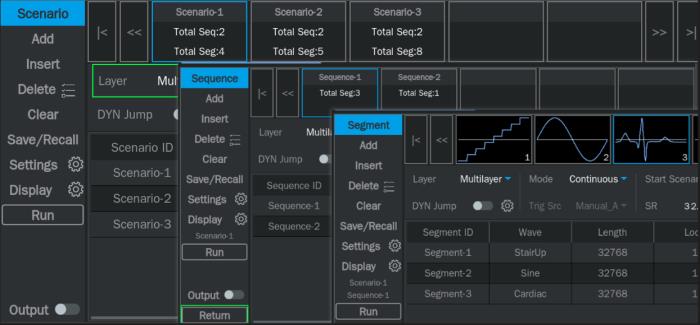

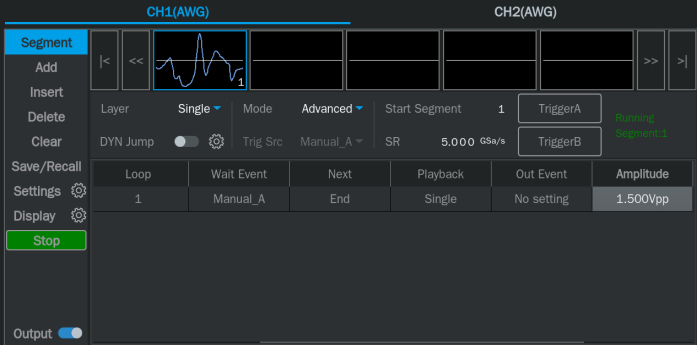

Leistungsstarke mehrstufige Sequenz-Wiedergabefunktion

Der SDG8000A unterstützt die Bearbeitung und Wiedergabe von Segment-, Sequenz- und Szenario-Mehrfachsequenzwellen sowie flexible Wiedergabesteuerungseinstellungen, was die Erstellung komplexer Sequenzwellen erleichtert.
