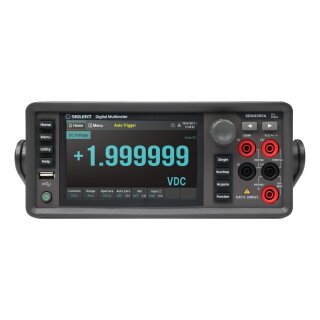

Siglent SDM4065A-SC Tisch-Multimeter mit Scanner Card

Siglent SDM4065A-SC Tisch-Multimeter mit Scanner Card

Artnr.: SL6-640658
GTIN: 726634204484
Hersteller: Siglent

Digitales Tisch-Multimeter (DMM), 6 1/2 Stellen (2200000 Counts), 5-Zoll (800 x 480) True-Color-TFT-LCD, präzise True-RMS-Messung für Wechselspannung und -strom

Variante: 1.069 €SDM4065A Tisch-Multimeter

1.330 €SDM4065A Tisch-Multimeter + Scanner Card (SC1016)

1.330,00 €

inkl. 19% MwSt.

(1.117,65 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)
Lieferzeit: 1 - 3 Arbeitstage (DE - Ausland abweichend)

Beschreibung
Kundenrezensionen

Das SDM4055A ist ein Digitalmultimeter mit 6½-Stellen, das durch herausragende Messgenauigkeit und einen berührungsempfindlichen Bildschirm überzeugt. Es wurde für hochpräzise, multifunktionale und automatische Messanforderungen entwickelt.

Anwendungsbereiche

Forschungslabor
Entwicklungslabor
Reparatur und Wartung
Kalibrierlabor
Automatischer Produktionstest

Hauptfunktionen

Grundlegende Messfunktionen

Gleichspannungsmessung (DC)
Gleichstrommessung (DC)
Echte Effektivwertmessung (True-RMS) der Wechselspannung (AC)
Echte Effektivwertmessung (True-RMS) des Wechselstroms (AC)
2-/4-Leiter-Widerstandsmessung
Kapazitätsmessung
Durchgangsprüfung
Diodentest
Frequenzmessung
Periodenmessung
Temperaturmessung

Erweiterte Funktionen

Statistik, Grenzwerte, dB/dBm, Relativmessung
Balkenanzeige
Histogramm
Trenddiagramm
Doppeldarstellung
Sonden-Haltefunktion
Messung mit benutzerdefiniertem Sensor

Datenaufzeichnungsfunktion

Intervallzeit von 0,1 s~3600 s einstellbar. Bis zu 2 Millionen Punkte können im Speicher und bis zu 360 Millionen Punkte in einer Datei aufgezeichnet werden. Bis zu 100 Stunden Aufzeichnungszeit.

Digitalisierungsfunktion

Abtastrate bis zu 50 kSa/s, maximal 2 Millionen Punkte pro Erfassung, Bandbreite 10 kHz

Haupteigenschaften

5-Zoll-TFT-LCD-Farbdisplay mit einer Auflösung von 800 x 480, berührungsempfindlicher Bildschirm und neue Benutzeroberfläche
Echte 6½-Stellen-Auflösung (2.200.000 Counts)
Messgeschwindigkeit bis zu 50.000 Messungen/s, unterstützt ein maximales Abtastintervall von 100 PLC und ein minimales Intervall von 0,001 PLC
512 MB RAM, kann bis zu 2 Millionen Messwerte zwischenspeichern, mit Zeitstempelunterstützung
256 MB NAND-Flash, unterstützt das Speichern verschiedener Dateitypen wie Messdaten, Bilder, Konfigurationsdateien
4 Trigger-Modi: Auto-Trigger, Einzel-Trigger, Externer Trigger, Level-Trigger
4 Anzeigemodi: numerisch, Balkenanzeige, Trenddiagramm, Histogramm
DC-Messungen unterstützen Autozero-Funktion
Echte Effektivwertmessung von AC-Spannung und AC-Strom
Automatischer Wechsel zwischen 10 A Hochstrom- und 3 A Niedrigstrommessmodi, bis zu 30 A bei Verwendung eines externen Shunts
Unterstützt RTD, Thermoelemente und benutzerdefinierte Sensoren
Unterstützt Doppeldarstellung und Sonden-Haltefunktion
Unterstützt SCPI-Fernsteuerbefehle
Ausgestattet mit EasyDMM-X PC-Steuerungs- und Abtastsoftware
Kommunikationsschnittstellen: USB Device (optional USB-GPIB-Adapter), USB Host, LAN
Weitere Schnittstellen: VMC-Ausgang, Trigger-Eingang
Fernzugriff über VNC und Webserver
Menü in Englisch und Chinesisch mit integriertem Hilfesystem für einfache Informationsabfrage

Modellübersicht

Modell	SSDM4055A	SSDM4065A
Anzahl der Stellen	5½	6½
DCV Basisgenauigkeit	150 ppm	35 ppm
Max. Lesegeschwindigkeit	4800 rdgs/s	50000 rdgs/s
Speicher	Bis zu 2 Millionen Messwerte
Scanner-Unterstützung

Modell	SSDM4055A	SSDM4065A
DCV Bereich	200 mV ∼ 1000 V
ACV Bereich	200 mV ∼ 750 V, 20 Hz ∼ 100 kHz	200 mV ∼ 750 V
DCI Bereich	200 µA ∼ 10 A
ACI Bereich	20 mA ∼ 10 A, 20 Hz ∼ 10 kHz
2/4-Draht Widerstandsbereich	200 Ω ∼ 100 MΩ
Durchgang / Diode	Summer, 4 V max
Frequenz / Periodenbereich	20 Hz ∼ 1 MHz	3 Hz ∼ 1 MHz
Temperatur	RTD, Thermoelement
Kapazitätsbereich	2 nF ∼ 10 mF	2 nF ∼ 100 mF
E/A	USB Host, USB Gerät, LAN, GPIB (optional)
Externe Schnittstelle	Austrittstrigger, VMC-Ausgang
Anzeigebildschirm	5-Zoll TFT berührbarer Bildschirm

Erweiterte Spezifikationen

Lieferumfang

Gerät
Netzkabel
USB-Kabel
Schnellstart-Anleitung
Messleitungen x 2
Krokodilklemmen x 2
Garantiekarte x 1
PC-Software (kostenloser Download von der offiziellen Website)

Features

Scannerkarte SC1016 (Optional)

Die Scannerkarte SC1016 ist ein Multiplexer, der dem SDM4065A-SC die Möglichkeit zur Mehrpunktmessung bietet. Sie verfügt über 12 universelle Kanäle und 4 Stromkanäle und unterstützt die folgenden Messfunktionen: Gleich- und Wechselspannung (DCV, ACV), Gleich- und Wechselstrom (DCI, ACI), 2-Leiter- und 4-Leiter-Widerstandsmessung (2WR, 4WR), Kapazitätsmessung (CAP), Frequenzmessung (FREQ), Diodentest (DIODE), Durchgangsprüfung (CONT) sowie Temperaturmessung (TEMP) mit RTD- und Thermoelement-Sensoren.
Die SC1016 bietet eine komfortable und vielseitige Lösung für Testanwendungen mit mehreren Messpunkten oder Signalen und ist ein ideales Werkzeug für Burn-In-Tests in der Forschung und Entwicklung sowie für die Serienprüfung in der Produktion.

Numerische Anzeige

Trenddiagramm

Balkenanzeige

Histogramm

Sondenhaltefunktion

Datenaufzeichnung

Statistik und Grenzwerte

Digitalisieren

Mehr Features
