Beschreibung

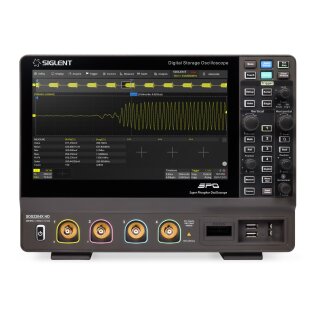

Die hochauflösenden digitalen Speicheroszilloskope der Serie SDS2000X HD von SIGLENT basieren auf 2 GSa/s, 12-Bit-Analog-Digital-Wandlern und Front-Ends mit exzellentem Rauschverhalten. Sie sind mit Bandbreiten von 350 MHz, 200 MHz und 100 MHz erhältlich, haben eine maximale Aufzeichnungslänge von 200 Mpts/ch und verfügen über 4 analoge plus 16 digitale Kanäle zur gemischten Signalanalyse.
Die SDS2000X HD-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 100.000 wfm/s (normaler Modus, bis zu 500.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Tools wie die Aufzeichnung von Verlaufswellenformen, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und Histogramm ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Ein beeindruckendes Spektrum an Mess- und Mathematikfunktionen, Optionen für einen 25 MHz Arbitrary Waveform Generator sowie serielle Dekodierung sind weitere Merkmale des SDS2000X HD.
Der große kapazitive 10,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und verbessert mit seinem benutzerfreundlichen UI-Design die Effizienz der Bedienung erheblich. Es unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.
Modellübersicht
| SDS2104X HD | SDS2204X HD | SDS2354X HD | |
|---|---|---|---|
| Kanäle | 4+EXT | ||
| Bandbreite | 100 MHz | 200 MHz | 350 MHz (erweiterbar auf 500 MHz) |
| Abtastrate | 2 GSa/s 1 GSa/s (Non-Interleaving-Modus) |
||
| Speichertiefe | 200 Mpts/ch 100 Mpts/ch (Non-Interleaving-Modus) |
||
| Waveform Capture Rate | 100 000 wfm/s (Normal Mode) 500 000 wfm/s (Sequence Mode) |
||
| Vertikale Auflösung | 12-bit | ||
| Trigger-Typen | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial | ||
| Serielle Trigger/Dekoder | I2C, SPI, UART, CAN, LIN (Standard) CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (optional) |
||
| SDS2104X HD | SDS2204X HD | SDS2354X HD | |
|---|---|---|---|
| Mess-Funktionen | Mehr als 50 Parameter, unterstützt Statistiken mit Histogramm und Trend-Anzeige | ||
| Mathematische Funktionen | 2 Traces 2 MPts FFT, +, -, ×, ÷, d/dt, ∫dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Formeleditor |
||
| Datenverarbeitung | Search&Navigate, History, Mask Test, Digital Voltmeter, Counter, Waveform Histogram, Bode plot, Power Analysis (optional) | ||
| Logik-Analysator (optional) | 16 Kanäle, 500 MSa/s Abtastrate, 50 MPts Aufzeichnungslänge pro Kanal | ||
| Signalgenerator (optional) | 1 Kanal, 50 MHz Bandbreite, 125 MSa/s Abtastrate, 16 KPts Speichertiefe | ||
| Schnittstellen | USB 2.0 Host (3x), USB 2.0 Device, LAN, External Trigger, Auxiliary Output (TRIG OUT, PASS/FAIL) | ||
| Display | 10,1" kapazitiver Touch Screen (1024x600 Pixel) | ||
| Mitgelieferte Tastköpfe | 4x SP3050A, 500 MHz | ||
Lieferumfang
- Gerät
- Tastköpfe
- Netzkabel
- USB-Kabel
- Schnellstart-Anleitung
- Werkskalibrierschein
| Versandgewicht: | 6,07 Kg |
Datenblatt (EN)
