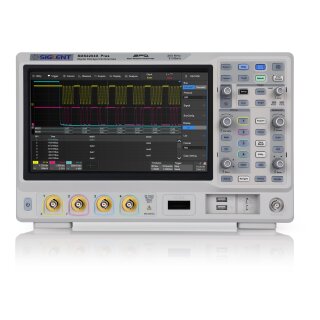

Siglent SDS2204X Plus Oszilloskop
Artnr.: SL2-222040
Digitales Speicheroszilloskop (DSO), 4 Kanäle, Bandbreite 200 MHz, Abtastrate 2 GS/s, Speichertiefe 200 MPts, Auflösung 8-bit / 10-bit, Waveform Update Rate 120 000 wfrm/s / 500 000 wfrm/s (Sequence Mode), Display 10,1" Touch Screen, Schnittstelle USB Host / USB Device / LAN, Serielle Trigger/Dekoder I2C / SPI / UART / CAN / LIN, SPO-Technologie, Web Interface, Touch Screen, 50 MHz Signalgenerator (optional), 16-Kanal Logik-Analysator (optional)

ab 2.259,00 € inkl. 19% MwSt.
1.898,32 € exkl. MwSt.
ab Lager lieferbar

Lieferzeit: 1 - 3 Arbeitstage

Ihre Konfiguration
2.259,00 € inkl. 19% MwSt. *

Beschreibung

Die digitalen Speicheroszilloskope der Serie SDS2000X Plus von SIGLENT sind in Bandbreiten von 350 MHz, 200 MHz und 100 MHz erhältlich, haben eine maximale Abtastrate von 2 GSa/s, eine maximale Aufzeichnungslänge von 200 Mpts/ch und bis zu 4 analoge Kanäle + 16 digitale Kanäle mit der Fähigkeit zur Mixed-Signal-Analyse.

Die Serie SDS2000X Plus verwendet die SPO-Technologie von SIGLENT mit einer maximalen Wellenform-Erfassungsrate von bis zu 120 000 wfm/s (Normalmodus, bis zu 500 000 wfm/s im Sequenzmodus), einer Anzeigefunktion mit 256 Intensitätsstufen und einer Farbtemperatur-Anzeigemodus. Er verwendet auch ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich der Triggerung über den seriellen Bus. Funktionen zur Aufzeichnung von Verlaufskurven, Sequenzerfassung, Suche und Navigation ermöglichen die Erfassung, Speicherung und Analyse erweiterter Kurvenformdatensätze. Eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 50-MHz-Wellenformgenerator sowie serielle Decodierung, Maskentest, Bode-Plot und Leistungsanalyse sind weitere Merkmale des SDS2000X Plus. Ein 10-Bit-Erfassungsmodus hilft bei Anwendungen, die eine Auflösung von mehr als 8 Bit erfordern.

Der große kapazitive 10,1"-Touchscreen unterstützt Multi-Touch-Gesten. Fernsteuerung per Webbrowser sowie Unterstützung einer externen Maus und Tastatur erleichtern die Bedienung.

Modellübersicht

SDS2102X Plus SDS2104X Plus SDS2204X Plus SDS2354X Plus
Kanäle 2+EXT 4+EXT
Bandbreite 100 MHz 100 MHz 200 MHz 350 MHz (erweiterbar auf 500 MHz)
Abtastrate 2 GSa/s
1 GSa/s (Non-Interleaving-Modus)
Speichertiefe 200 Mpts/ch
100 Mpts/ch (Non-Interleaving-Modus)
Waveform Capture Rate 120 000 wfm/s (Normal Mode)
500 000 wfm/s (Sequence Mode)
Vertikale Auflösung 8-bit
10-bit Modus (mit 100 MHz Bandbreite)
Trigger-Typen Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Video, Serial
Serielle Trigger/Dekoder I2C, SPI, UART, CAN, LIN (Standard)
CAN FD, FlexRay, I2S, MIL-STD-1553B (optional)
SDS2102X Plus SDS2104X Plus SDS2204X Plus SDS2354X Plus
Mess-Funktionen Mehr als 50 Parameter, unterstützt Statistiken mit Histogramm und Trend-Anzeige
Mathematische Funktionen 2 Traces
2 MPts FFT, +, -, ×, ÷, d/dt, ∫dt, √, Average, ERES, Formeleditor
Datenverarbeitung Search&Navigate, History, Mask Test, Bode Plot, Power Analysis (optional), Counter
Logik-Analysator (optional) 16 Kanäle, 500 MSa/s Abtastrate, 50 MPts Aufzeichnungslänge pro Kanal
Signalgenerator (optional) 1 Kanal, 50 MHz Bandbreite, 125 MSa/s Abtastrate, 16 KPts Speichertiefe
Schnittstellen USB Host (2x), USB Device, LAN, External Trigger, Auxiliary Output (TRIG OUT, PASS/FAIL)
Display 10,1" kapazitiver Touch Screen (1024x600 Pixel)
Mitgelieferte Tastköpfe 2x PP215, 200 MHz 4x PP215, 200 MHz 4x SP2035A, 350 MHz

Lieferumfang

  • Gerät
  • Tastköpfe
  • Netzkabel
  • USB-Kabel
  • Schnellstart-Anleitung
  • Werkskalibrierschein

Features

10,1" Display mit kapazitivem Touchscreen
Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten. Traces können durch Fingerbewegungen effizient bewegt oder skaliert werden. Die Auflösung beträgt 1024 x 600 Pixel. Der eingebaute Webserver unterstützt die Fernsteuerung über den LAN-Port mit einem Webbrowser. Die externe Verwendung von Maus und Tastatur wird unterstützt.
Niedriges Eingangsrauschen
Nur 80 µV rms bei 500 MHz Bandbreite.
Bis zu 120 000 wfm/s Wellenformaktualisierungsrate
Mit einer Wellenformaktualisierungsrate von bis zu 120.000 wfm/s kann das Oszilloskop problemlos Ereignisse mit geringer Wahrscheinlichkeit erfassen. Im Sequenzmodus kann die Wellenformaufnahmerate 500.000 wfm/s erreichen.
Aufzeichnungslänge von bis zu 200 Mpts/ch
Mithilfe einer hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu 200 Mpts können Benutzer eine langsamere Zeitbasis wählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell heranzoomen, um den interessierenden Bereich zu fokussieren.
10-Bit-Modus
Der 10-Bit-Modus kombiniert mit Zoom zeigt Ihnen mehr Details und weniger Rauschen auf der Wellenform.
Mehrere Trigger-Funktionen
Edge, Slope, Pulse, Video, Windows, Runt, Interval, Dropout, Pattern and Serial Trigger.
Zonen-Trigger
Zonen-Trigger ist für eine erweiterte Triggerung verfügbar.
Messungen für alle relevanten Parameter
Die Parametermessungen umfassen 4 Kategorien: Vertikal, Horizontal, Verschiedenes und Kanalverzögerung, die insgesamt mehr als 50 verschiedene Arten von Messungen ermöglichen. Die Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Messungen in Mathematik-, Referenz- und Historienrahmen werden unterstützt.
Parameterstatistik
Die Statistik zeigt den aktuellen Wert, den Maximalwert, den Minimalwert, die Standardabweichung und den Mittelwert von bis zu 12 Parametern gleichzeitig an. Zur Darstellung der Wahrscheinlichkeitsverteilung eines Parameters steht ein Histogramm zur Verfügung. Trend ist verfügbar, um den Parameterwert über die Zeit anzuzeigen. Darüber hinaus können horizontale Messungen bis zu 1000 Signalflanken innerhalb eines einzigen Rahmens verarbeiten, wodurch die Testeffizienz erheblich verbessert wird.
Erweiterte Mathematikfunktion
Zwei mathematische Traces, Unterstützung von FFT, +, -, x, ÷, d/dt, ∫dt, √, Durchschnitt, ERES und Formeleditor.
FFT-Funktion
Hardware beschleunigte FFT bis zu 2 Mpts. Dies bietet eine hohe Frequenzauflösung mit schneller Bildwiederholrate. Die FFT-Funktion unterstützt auch eine Vielzahl von Fensterfunktionen, so dass sie sich an unterschiedliche Spektrum-Messanforderungen anpassen kann. Drei Modi (Normal-, Durchschnitts- und Max-Hold) können unterschiedliche Anforderungen an die Beobachtung des Leistungsspektrums erfüllen. Automatische Peakerkennung und Marker werden unterstützt.
History-Modus
Die History-Funktion zeichnet bis zu 90.000 getriggerte Wellenformen (Frames) auf. Dies geschieht kontinuierlich im Hintergrund, so dass die History-Wellenformen jederzeit wiedergegeben werden können, um vergangene Ereignisse zu finden und zu analysieren. Serielle Dekodierung, Zoom und Cursor-Messungen können verwendet werden.
Sequenz-Modus
Eine segmentierte Speichersammlung speichert die Wellenform in mehreren Speichersegmenten (bis zu 90.000) und jedes Segment speichert eine getriggerte Wellenform zusammen mit der Totzeitinformation. Das Intervall zwischen den Segmenten kann bis zu 2 betragen µs. Alle Segmente können mit der History-Funktion mit einer beliebigen Bildfrequenz wiedergegeben werden.
Suchen und Navigieren
Das SDS2000X Plus kann Ereignisse innerhalb eines Datensatzes und der Historie auf der Grundlage von benutzerdefinierten Triggerbedingungen finden. Navigieren Sie durch die von der Suche markierten Ereignisse, spielen Sie Historienbilder ab oder verschieben Sie kontinuierlich die Verzögerungsposition bei langen Aufzeichnungen (nützlich in der Zoom-Ansicht).
Serielle Busdekodierung
Zusätzlich zu den Decoderspuren, die mit der Wellenform korreliert sind, können Busprotokollinformationen in Tabellenform angezeigt werden. Unterstützt werden I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B.
Hardware-basierte Hochgeschwindigkeits-Maskentestfunktion
Das SDS2000X Plus verwendet eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass/Fail-Entscheidungen pro Sekunde durchführt. Es ist einfach, benutzerdefinierte Testvorlagen zu generieren, mit denen die Signalverfolgung kontinuierlich verglichen werden kann. Die fehlgeschlagenen Frames können automatisch als History-Frames oder Screenshots gespeichert werden, wodurch sich das Gerät für die langfristige Signalüberwachung oder für automatisierte Tests an der Produktionslinie eignet.
Benutzerdefinierte Masken
Eingebaute Maskeneditor-Anwendung hilft bei der Erstellung eigener Masken.
Bode-Plot
Das SDS2000X Plus kann den eingebauten Wellenformgenerator oder jedes eigenständige SIGLENT SDG-Gerät steuern, um den Amplituden- und Phasengang über die Frequenz passiver oder aktiver Schaltungen abzutasten. Die Daten werden als Bode-Plot dargestellt. Dadurch ist es möglich, teure Netzwerkanalysatoren in weniger anspruchsvollen Anwendungen zu ersetzen.
Leistungsanalyse (optional)
Die Option Leistungsanalyse bietet eine vollständige Reihe von Leistungsmessungen und -analysen und verbessert so die Effizienz der Messungen in Schaltnetzteilen und Leistungsbauelement-Designs.
Digitale Kanäle / MSO (optional)
Vier analoge Kanäle plus 16 digitale Kanäle ermöglichen die Erfassung und Auslösung von gemischten Wellenformen mit einem Gerät.
Eingebauter 50-MHz-Wellenformgenerator (optional)
Der integrierte Wellenformgenerator kann Wellenformen mit einer Frequenz von bis zu 50 MHz und einer Amplitude von ±3 V ausgeben. Sechs Grundwellenformen zusammen mit mehreren Typen vordefinierter Wellenformen und als benutzerdefinierte Arbiträrsignalformen werden unterstützt.
Vollständige Konnektivität
2x USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, socket, web), Auxiliary Output(Pass/Fail and Trigger Out)


Versandgewicht: 4,95 Kg
