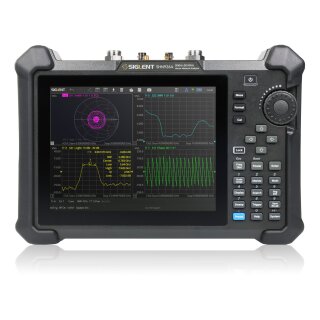

Siglent SHN914A Tragbarer Vektor-Netzwerkanalysator - Welectron, 17.588,00 €

Die SIGLENT SHN900A-Serie von Vektor-Netzwerkanalysatoren bietet einen breiten Frequenzbereich von 30 kHz bis 26,5 GHz und ermöglicht 2-Port-Streuparameter-, differentielle Parameter- und Zeitbereichsparametermessungen. Diese VNAs dienen als unverzichtbare Werkzeuge zur Bestimmung des Q-Faktors, der Bandbreite und des Einfügedämpfungsverlusts von Filtern. Darüber hinaus bieten sie eine Vielzahl von Funktionen, darunter Impedanzumwandlung, Einstellung der Messplane, Grenzwertprüfung, Ripple-Test, Vorrichtungssimulation und Adapterentfernungs-/Einfügeanpassungen.

Mit fünf verfügbaren Messarten - Linear-Frequenzmodus, Log-Frequenzmodus, Leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus - decken die VNAs der SHN900A-Serie eine Vielzahl von Testanforderungen ab. Darüber hinaus unterstützen sie Streuparameterkorrekturmethoden wie SOLT, SOLR, TRL, Antwort und Erweiterte Antwort, was eine verbesserte Flexibilität für Forschungs- und Fertigungsanwendungen bietet.

Modellübersicht

	SHN914A	SHN920A	SHN926A
Frequenzbereich	30 kHz bis zu 14GHz	30 kHz bis zu 20GHz	30 kHz bis zu 26,5 GHz
Ports	2
Frequenzauflösung	1 Hz
Pegelauflösung	0,01 dB
IFBW-Bereich	10 Hz bis zu 3 MHz
Einstellbereich des Ausgangspegels	-45 dBm bis zu. +10 dBm
Dynamikbereich(Typ.)	110 dBm

	SHN914A	SHN920A	SHN926A
Kalibrierungsarten	Response-Kalibrierung, Erweiterte Response-Kalibrierung, Volle Einzelport-Kalibrierung, Volle Zweipunkt-Kalibrierung, TRL-Kalibrierung
Messarten	Streuparameter-Messung, Differentialparameter-Messung, Empfängermessung, Zeitbereichs-Parameteranalyse, Grenzwertermessung, Welligkeitstest, Impedanzumwandlung, Vorrichtungssimulation, Adapterentfernung/-einfügung, erweiterte Zeitbereichs-Parameteranalyse (TDR), Spektrumanalyse, Frequenzversatz, skalare Mischermessung, Pulsmessung.
Bias-Tees	Unterstützung
Schnittstellen	LAN, USB-Gerät, USB-Host (USB-GPIB)
Fernsteuerung	SCPI/Labview/IVI basierend auf USB-TMC/VXI-11/Socket/Telnet/WebServer
Display	8,4-Zoll-Touchscreen
GPS	Unterstützung

Erweiterte Spezifikationen

Features

Mehrfensteranzeige

Mehrformatanzeige

Anzeige und Vergleich von Speicher- und aktuellen Daten

Datenhaltefunktion

Impedanzumwandlung

Gleichungseditor

Port-Erweiterungen

Einbettung und Ausbettung

CAT

Zeitbereichsanalyse

Erweiterte Zeitbereichsanalyse (TDR)

Spektrumanalyse
