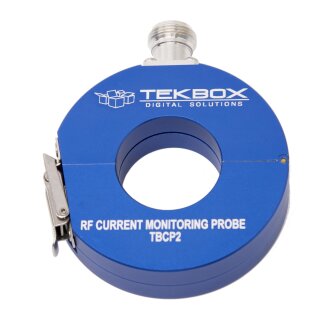

TekBox TBCP2-250 Stromüberwachungssonde mit Schnappöffnung 32mm

TekBox TBCP2-250 Stromüberwachungssonde mit Schnappöffnung 32mm

Artnr.: TB1-220250
Hersteller: TekBox

32 mm Schnapp-HF-Stromüberwachungssonden, bis zu 250, 400, 500 oder 750 MHz

799,00 €

inkl. 19% MwSt.

(671,43 € exkl. MwSt.)

ausverkauft
Lieferzeit: 3 - 4 Wochen (DE - Ausland abweichend)

Beschreibung
Kundenrezensionen

Die TBCP2-250 ist eine aufsteckbare HF-Stromüberwachungssonde. Der Tastkopf hat einen sehr flachen Frequenzgang mit einer 3-dB-Bandbreite von 250 MHz und zeichnet sich über den Frequenzbereich von 30 kHz bis 300 MHz aus. Auf Wunsch kann es auch mit einem Testprotokoll geliefert werden, das den Frequenzbereich 1 kHz bis 350 MHz abdeckt. Die Apertur der HF-Strommesssonde beträgt 32 mm. Seine Übertragungsimpedanz ist > 12 dBΩ im Bereich von 700 kHz bis 300 MHz.

Die TBCP2-500 ist eine aufsteckbare HF-Stromüberwachungssonde. Der Tastkopf hat einen flachen Frequenzgang mit einer 3-dB-Bandbreite von 500 MHz und ist über den Frequenzbereich von 30 kHz bis 600 MHz charakterisiert. Auf Wunsch kann das Prüfprotokoll auf Frequenzen bis hinunter zu 1 kHz erweitert werden. Die Apertur der HF-Strommesssonde beträgt 32 mm. Seine Übertragungsimpedanz ist > 15 dBΩ im Bereich von 1 MHz bis 500 MHz.

Die TBCP2-750 ist eine aufsteckbare HF-Stromüberwachungssonde. Der Tastkopf hat einen sehr flachen Frequenzgang mit einer 3-dB-Bandbreite von 750 MHz und zeichnet sich über den Frequenzbereich von 30 kHz bis 800 MHz aus. Auf Wunsch kann das Prüfprotokoll auf Frequenzen bis hinunter zu 1 kHz erweitert werden. Die Apertur der HF-Strommesssonde beträgt 32 mm. Seine Übertragungsimpedanz ist > 15 dBΩ im Bereich von 1 MHz bis 750 MHz.

Die TBCP2-30K400 ist eine aufsteckbare HF-Stromüberwachungssonde. Die Sonde hat einen sehr flachen Frequenzgang von 30 kHz bis 500 MHz und ist über den Frequenzbereich von 10 Hz bis 500 MHz charakterisiert. Der TBCP5-30K400 ist für HF-Stromüberwachungsanwendungen vorgesehen, die im Vergleich zu unseren anderen Stromüberwachungstastkopfserien eine höhere Empfindlichkeit im Niederfrequenzbereich erfordern. Die höhere Empfindlichkeit bei niedrigen Frequenzen wird mit einer leicht reduzierten Gesamttransimpedanz erkauft.

Tekbox liefert eine Kalibriervorrichtung, die der TBCP2-Serie von aufsteckbaren Stromzangen entspricht.

SPEZIFIKATION

TBCP2-250

Charakterisierter Frequenzbereich: 10 kHz bis 250 MHz
Öffnungsdurchmesser: 32 mm
Außendurchmesser: 73 mm
Höhe: 20 mm
Gewicht: 320 g
Anschlusstyp: N-Buchse
Transferimpedanz: 0 bis 16 dBΩ zwischen 100 kHz und 250 MHz
max. Primärstrom (DC – 400 Hz): 80 A
max. Primärstrom (RF): 3 A
max. Kerntemperatur: 125 °C

TBCP2-500

Charakterisierter Frequenzbereich: 30 kHz bis 600 MHz
Öffnungsdurchmesser: 32 mm
Außendurchmesser: 73 mm
Höhe: 20 mm
Gewicht: 320 g
Anschlusstyp: N-Buchse
Transferimpedanz: 0 bis 18 dBΩ zwischen 100 kHz und 500 MHz
max. Primärstrom (DC - 400 Hz): 80 A
max. Primärstrom (RF): 3 A
max. Kerntemperatur: 125 °C

TBCP2-750

Charakterisierter Frequenzbereich: 30 kHz bis 800 MHz
Öffnungsdurchmesser: 32 mm
Außendurchmesser: 73 mm
Höhe: 20 mm
Gewicht: 320 g
Anschlusstyp: N-Buchse
Transferimpedanz: 0 bis 20 dBΩ zwischen 150 kHz und 750 MHz
max. Primärstrom (DC - 400 Hz): 80 A
max. Primärstrom (RF): 3 A
max. Kerntemperatur: 125 °C

TBCP2-30K400

Charakterisierter Frequenzbereich: 10 Hz bis 500 MHz
Öffnungsdurchmesser: 32 mm
Außendurchmesser: 73 mm
Höhe: 20 mm
Gewicht: 320 g
Anschlusstyp: N-Buchse
Transferimpedanz: 2 dBΩ mit 3 dB Bandbreite von 30 kHz bis 400 MHz
max. Primärstrom (DC - 400 Hz): 25 A
max. Primärstrom (RF): 2 A
max. Kerntemperatur: 125 °C
