Beschreibung
Der TBCP4-250 ist ein HF-Stromüberwachungstastkopf mit fester Apertur, er hat einen sehr flachen Frequenzgang mit einer 3-dB-Bandbreite von 250 MHz und ist über den Frequenzbereich von 10 kHz bis 250 MHz gekennzeichnet und verwendbar. Die Apertur der HF-Strommesssonde beträgt 32 mm. Seine Transferimpedanz liegt im Bereich von 400 kHz bis 250 MHz bei knapp 14 dB Ohm.

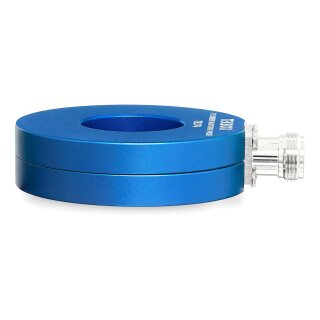

Der TBCP4-500 ist ein HF-Stromüberwachungstastkopf mit fester Apertur, er hat einen sehr flachen Frequenzgang mit einer 3-dB-Bandbreite von 500 MHz und ist über den Frequenzbereich von 10 kHz bis 500 MHz gekennzeichnet und verwendbar. Die Apertur der HF-Strommesssonde beträgt 32 mm. Seine Transferimpedanz liegt im Bereich von 400 kHz bis 500 MHz bei knapp 16 dB Ohm.
Der TBCP4-750 ist ein HF-Stromüberwachungstastkopf mit fester Apertur, er hat einen sehr flachen Frequenzgang mit einer 3-dB-Bandbreite von 750 MHz und ist über den Frequenzbereich von 10 kHz bis 800 MHz gekennzeichnet und verwendbar. Die Apertur der HF-Strommesssonde beträgt 32 mm. Seine Transferimpedanz liegt im Bereich von 400 kHz bis 750 MHz bei knapp 20 dB Ohm.
Tekbox liefert eine Kalibriervorrichtung, die der TBCP4-Serie von Stromzangen mit fester Apertur entspricht.
SPEZIFIKATION
TBCP4-250
- Charakterisierter Frequenzbereich: 10 kHz bis 250 MHz
- Öffnungsdurchmesser: 32 mm
- Außendurchmesser: 73 mm
- Höhe: 20 mm
- Gewicht: 320 g
- Anschlusstyp: N-Buchse
- Transferimpedanz: 14 dBΩ
- max. Primärstrom (DC - 400 Hz): 80 A
- max. Primärstrom (RF): 3 A
- max. Kerntemperatur: 125 °C
TBCP4-500
- Charakterisierter Frequenzbereich: 10 kHz bis 500 MHz
- Öffnungsdurchmesser: 32 mm
- Außendurchmesser: 73 mm
- Höhe: 20 mm
- Gewicht: 320 g
- Anschlusstyp: N-Buchse
- Transferimpedanz: 16 dBΩ
- max. Primärstrom (DC - 400 Hz): 80 A
- max. Primärstrom (RF): 3 A
- max. Kerntemperatur: 125 °C
TBCP4-750
- Charakterisierter Frequenzbereich: 10 kHz bis 750 MHz
- Öffnungsdurchmesser: 32 mm
- Außendurchmesser: 73 mm
- Höhe: 20 mm
- Gewicht: 320 g
- Anschlusstyp: N-Buchse
- Transferimpedanz: 20 dBΩ
- max. Primärstrom (DC - 400 Hz): 80 A
- max. Primärstrom (RF): 3 A
- max. Kerntemperatur: 125 °C
