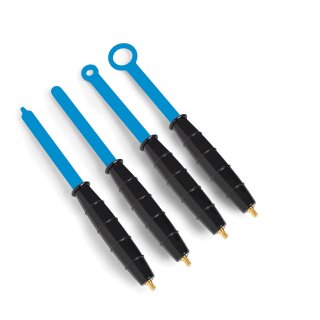

TekBox TBPS01 Nahfeldsonden-Set

Artnr.: TB1-110000
Hersteller: TekBox

EMV-Nahfeldsonden-Set

249,00 €

inkl. 19% MwSt.

(209,24 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)
Lieferzeit: 1 - 3 Arbeitstage (DE - Ausland abweichend)

Beschreibung
Kundenrezensionen

H20, H10, H5 und E5 sind Sonden für Magnetfelder (H) und elektrische Felder (E) für EMV-Precompliance-Messungen abgestrahlter Emissionen. Die Sonden werden im Nahfeld elektromagnetischer Strahlungsquellen eingesetzt. Sie dienen dazu, potentielle Störquellen innerhalb der Bausteine elektronischer Baugruppen zu lokalisieren und zu identifizieren. Die Sonden verhalten sich ähnlich wie Breitbandantennen und nehmen Strahlungsemissionen von Komponenten, Leiterplattenspuren, Gehäuseöffnungen oder -spalten und von allen anderen Teilen auf, die HF emittieren könnten. Die Sonden sind üblicherweise mit einem Spektrumanalysator verbunden. Das Scannen der Sonde über die Oberfläche einer Leiterplattenbaugruppe oder eines Gehäuses identifiziert schnell Stellen, die elektromagnetische Strahlung emittieren. Durch den Wechsel zu einer Sonde mit kleinerer Größe kann die Entstehung der Emissionen weiter eingegrenzt werden. Weitere Anwendungen sind HF-Immunitätstests, indem ein HF-Signal in die Sonde eingespeist und in potenziell anfällige Schaltungsabschnitte eingestrahlt wird: Darüber hinaus können die Sonden im Bereich der Reparatur oder Fehlersuche verwendet werden, um Probleme in HF-Signalketten durch berührungslose Messung von HF aufzuspüren Signalpegel. Eine weitere Anwendung ist die nicht-invasive Messung von HF-Bausteinen wie Modulatoren oder Oszillatoren. In Verbindung mit einem rauscharmen Vorverstärker können Frequenz, Phasenrauschen und spektrale Komponenten gemessen werden.

Jedes Set enthält ein SMB zu SMA Kabel (0,75 m)
