Strahlungsemissionstests werden typischerweise in schalltoten Kammern durchgeführt, wobei Antennen verwendet werden, um die abgestrahlten Signale aufzunehmen. Aufgrund von Bandbreitenbeschränkungen sind mehrere Antennen erforderlich, um den gesamten Frequenzbereich abzudecken. Darüber hinaus benötigt es viel Platz und die Kosten für die Ausrüstung für einen standardkonformen Aufbau sind immens.
Ein Ingenieur eines kleinen oder mittleren Unternehmens muss sich normalerweise auf seine Erfahrung und auf Best-Practice-Methoden verlassen, um eine EMV zu entwerfen konformes Produkt. Dennoch wird geschätzt, dass > 50 % der Produkte fallen beim ersten Versuch durch. Jedes Mal, wenn ein Ingenieur ein neues Produkt zum Konformitätstest schickt, ist dies ein Schuss ins Blaue. Scheitern ist sehr teuer. Nicht nur, dass die Kosten für erneute Tests hoch sind, sondern auch der Projektplan und die Markteinführung verzögert sich.
Was benötigt wird, ist ein erschwingliches Labor, das eingerichtet ist, um abgestrahlte Emissionen im eigenen Labor vor der Konformitätsprüfung zu messen. Eine TEM-Zelle ist das richtige Gerät für die Desktop-Prüfung von Strahlungsemissionen. Tekbox hat offene TEM-Zellen entwickelt, um den gesamten Frequenzbereich bis 2 GHz abzudecken und sogar bei Frequenzen darüber hinaus verwendbar zu sein.
In Kombination mit einem Spektrumanalysator können Produkte vor und nach EMV-bezogenen Designänderungen getestet werden. Ein Aufbau mit einer TEM-Zelle liefert zwar nicht genau die gleichen quantitativen Ergebnisse wie eine Messung in einem zertifizierten Prüfhaus, gibt aber einen hervorragenden Hinweis darauf, ob das Design unter übermäßigem abgestrahltem Rauschen leidet oder nicht. Der Techniker wird deutlich sehen, ob seine Änderungen die EMV-Leistung verbessert oder verschlechtert haben oder ob sie unverändert geblieben ist. Durch die Verwendung von TEM-Zellen entfällt das Rätselraten.
Eine TEM-Zelle ist ein Streifenleitungsgerät für Strahlungsemissionen und Störfestigkeitstests von elektronischen Geräten. Es ist kein Ersatz, aber aufgrund seiner Größe und Kosten eine bequeme Alternative zu Messungen in einem schalltoten Raum.
Eine TEM-Zelle besteht aus einem Septum, dem leitfähigen Streifen im Mittelteil und Wänden, die mit Masse verbunden sind. Die Geometrie ist so ausgelegt, dass sie eine 50-Ω-Streifenleitung darstellt. Das zu testende Gerät (DUT) wird zwischen der Bodenwand und dem Septum platziert.
Die TBTC 0/1/2/3 sind sogenannte „offene TEM-Zellen“, die zur bequemen Platzierung keine Seitenwände haben des DUT. Es kann HF-Hintergrundrauschen aufnehmen, das jedoch berücksichtigt werden kann, indem vor dem Einschalten des DUT eine Messung des Zellenausgangssignals durchgeführt wird.
Tekbox offene TEM-Zellen haben einen besseren Frequenzgang im Vergleich zu Standard-TEM-Zellen ähnlicher Größe. TEM-Zellen leiden unter Wellenmoden höherer Ordnung, die die nutzbare Bandbreite begrenzen. Ein einzigartiges Konstruktionsmerkmal der Tekbox TEM-Zellen implementiert einen Widerstand senkrecht zur gewünschten Ausbreitungsrichtung der Welle. Folglich werden Wellenmoden und Resonanzen höherer Ordnung unterdrückt.
Alle TEM-Zellen werden zusammen mit einem 50Ω/25W-HF-Abschluss, einem DC-Block zum Schutz des Spektrumanalysator- oder HF-Empfängereingangs und einem N-Stecker-zu-N-Stecker-Koaxialkabel geliefert.
Technische Daten:

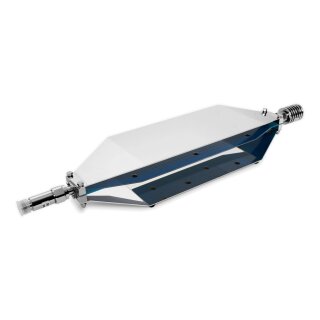

TBTC0 TEM-Zellabmessungen:
Länge: 390 mm
Breite: 100 mm
Höhe: 62 mm
Septumhöhe: 28 mm
TEM-Zellverbinder : N-Buchse
Nominale Zellenimpedanz: 50 Ohm
Wellenwiderstand: 377 Ohm
Maximale HF-Eingangsleistung: 10 W (begrenzt durch mitgelieferten 50-Ohm-Abschluss)
Eingangsrückflussdämpfung: S11 bis zu 3,15 GHz < -15dB
Übertragungsverlust: bis 3 GHz < 3 dB, bis zu 6 Ghz < 4 dB
DC-Block 50V-6GHz-N
Anschlüsse: N-Male/Female
Nennimpedanz: 50 Ohm
Max. HF-Dauerleistung: 2W
Max. HF-Dauerspannung: 50 V RMS
Frequenz: 500 kHz bis 6 GHz
VSWR: ≤ 1,2
HF-Terminierung 50Ω-3GHz-25W-N
Anschluss: N-Male
Nominal Impedanz: 50 Ohm
max. HF-Dauerleistung: 25 W
Frequenz: DC bis 3 GHz
VSWR: ≤ 1,2
Intermodulation dritter Ordnung: ≤ 120 dBc
