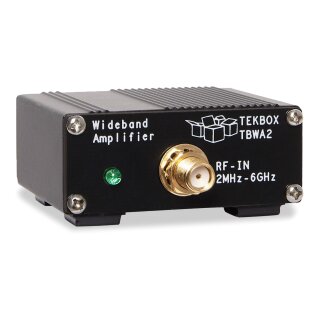

TekBox TBWA2/20dB Vorverstärker 20dB
Beschreibung
Die Breitbandverstärker TBSWA2/20dB und TBSWA2/40db werden zwischen EMV-Sonde und Spektrumanalysator geschaltet, um den Dynamikbereich der Messungen zu erhöhen.
Technische Daten:
Eingang : 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nennversorgung Spannung: 4,5 - 5 V, typ. 110 mA, Mini-USB-B-Anschluss
Maximale Versorgungsspannung: 5,5 V
Maximale Eingangsleistung: +10 dBm
1 dB Ausgangskompressionspunkt bei 2 GHz: +20 dBm
Ausgangsschnittpunkt 3. Ordnung bei 2 GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm
Verpolung S12, 0,1 …6GHz: 23dB
Rauschzahl @ 2GHz: 4,5 … 5 dB
Gain:
|
1 MHz |
10 MHz |
100 MHz |
500 MHz |
1 GHz |
3 GHz |
4,5 GHz |
6 GHz |
|
14,8 dB |
20,2 dB |
20,2 dB |
20dB |
19,8 dB |
17,6 dB |
17,4 dB |
15,4 dB |
