DMMCheck Plus Multimeter Kalibrier-Referenz
Artnr.: 109941
Multifunktions-Kalibrierreferenz im Gehäuse für Widerstand (100, 1K, 10K, 100K Ohm), DCV (5V 0,007%), DCA (1mA, 0,1%), ACV (5V Rechteck, 0,1%), ACA (1mA, 0,2%), Frequenz (100Hz, 10kHz) und Duty Cycle

ab 189,00 € inkl. 19% MwSt.
158,82 € exkl. MwSt.
sofort lieferbar

Lieferzeit: 1 - 3 Werktage

Ihre Konfiguration
  • Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
    Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
  • Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
    Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
  • Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
    Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
  • Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
    Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
  • Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
    Hochflexible 2,5mm² Messleitung mit 4mm Bananensteckern, stapelbar, CAT I, 32A, "Made in Germany"
  • Edelstahl-Prüfspitze für 4mm Bananen-Anschluss, "Made in Germany"
    Edelstahl-Prüfspitze für 4mm Bananen-Anschluss, "Made in Germany"
  • Isolierte, hochfeste Abgreifklemme für 4mm Bananen-Anschluss, Klemmbereich bis 9,5mm Bolzendurchmesser, "Made in Germany"
    Isolierte, hochfeste Abgreifklemme für 4mm Bananen-Anschluss, Klemmbereich bis 9,5mm Bolzendurchmesser, "Made in Germany"
  • Klemmprüfspitze mit drehbarer Greifzange und flexiblem Schaft für 4mm Bananen-Anschluss, "Made in Germany"
    Klemmprüfspitze mit drehbarer Greifzange und flexiblem Schaft für 4mm Bananen-Anschluss, "Made in Germany"
189,00 € inkl. 19% MwSt. *

Beschreibung

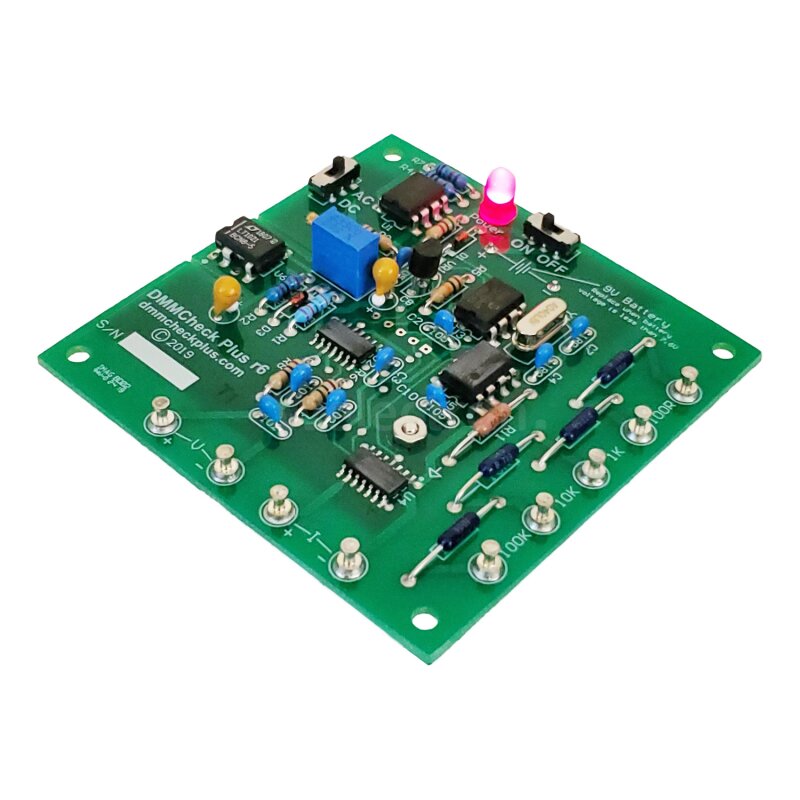

Das DMMCheck Plus ist eine batteriebetriebene Kalibrier-Referenz, die sieben wichtige Funktionen an einem Digitalmultimeter (DMM) überprüft: AC- und DC-Spannung, AC- und DC-Strom, Widerstand, Frequenz und Tastverhältnis. Mit dem DMMCheck Plus können Sie sich vergewissern, ob Ihr Multimeter die spezifizierten Genauigkeiten einhält. Eine 9-Volt-Batterie ist im Lieferumfang enthalten.

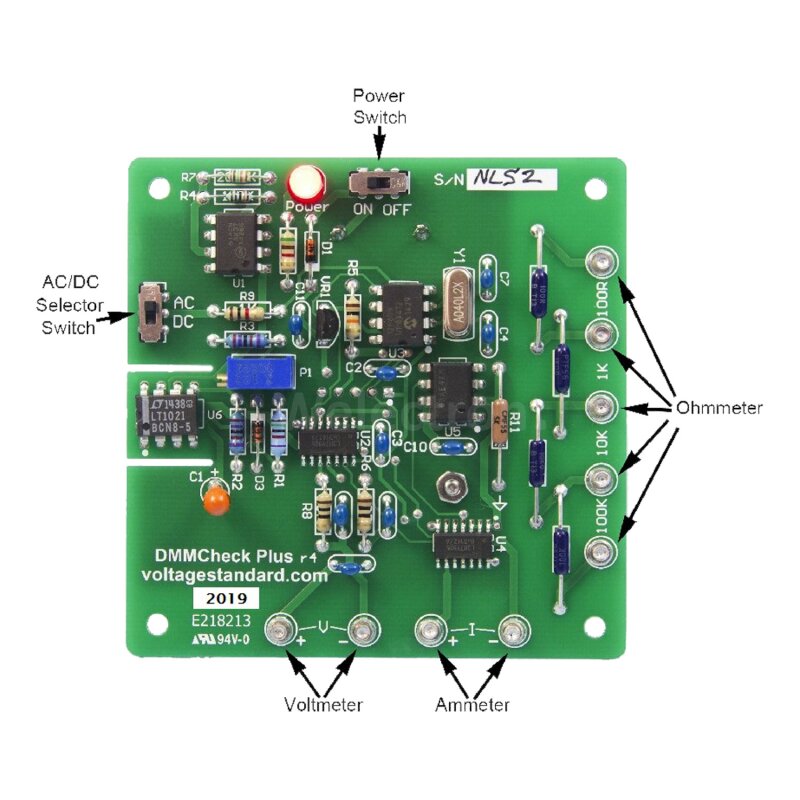

Das DMMCheck Plus bietet folgende Prüfschaltungen:

  • Widerstand: 100Ω / 1,00 kΩ / 10,0 kΩ / 100 kΩ (0,1%, 10ppm Präzisionswiderstände)
  • Gleichspannung: 5V, ± 0,007% Spannungsreferenz
  • Gleichstrom: 1mA, ±0,1% Stromquelle
  • Wechselspannung: 5V RMS, bipolares (+5V, -5V) Rechtecksignal, ±0,1% Spannungsquelle
  • AC-Strom: 1mA RMS, ±0,2% Stromquelle

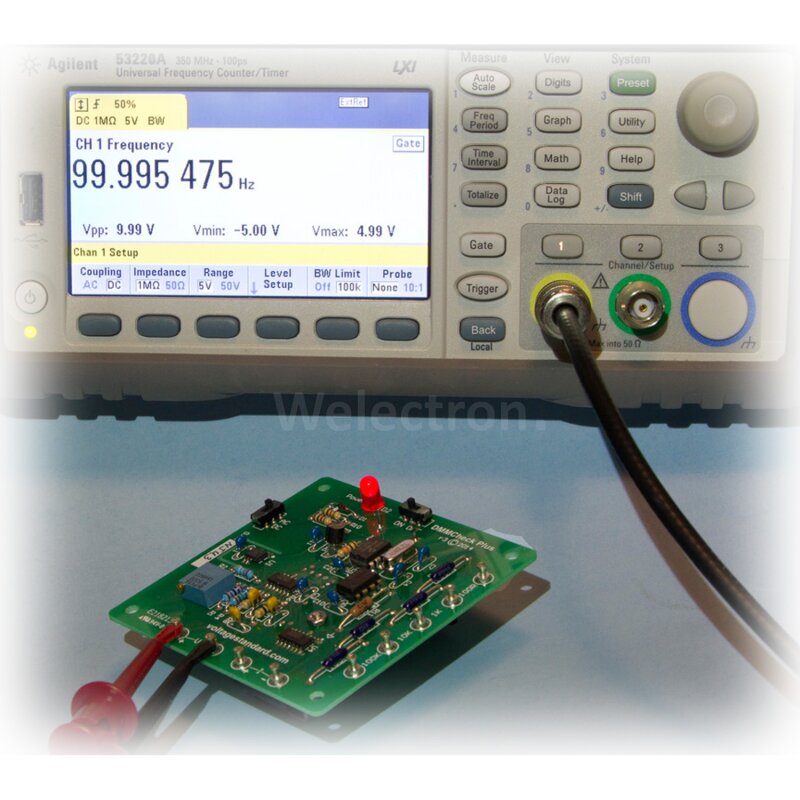

  • Frequenz: 100 Hz / 10 kHz, ±0,02% Signalquelle
  • Tastverhältnis: 100Hz, 5V RMS, Signalquelle mit 50% ± 0,05% Tastverhältnis

Technische Daten

  • AC/DC Spannungsausgang, Ausgangswiderstand : 25Ω, typisch*
  • Stromaufnahme: 5mA, typisch*
  • Abmessungen (ohne Gehäuse) : 63,5 x 55,9 mm
  • Abmessungen (mit Gehäuse): 76 x 76 x 54mm
  • Batterie: Alkaline 9V Block (enthalten)

*) Das DMMCheck Plus wird mit 10M&Omega Eingangsimpedanz kalibriert; 10M&Omega ist die typische Eingangsimpedanz gängiger Multimeter im DCV Bereich. Für ACV wird eine 1MΩ Last verwendet.

Lieferumfang

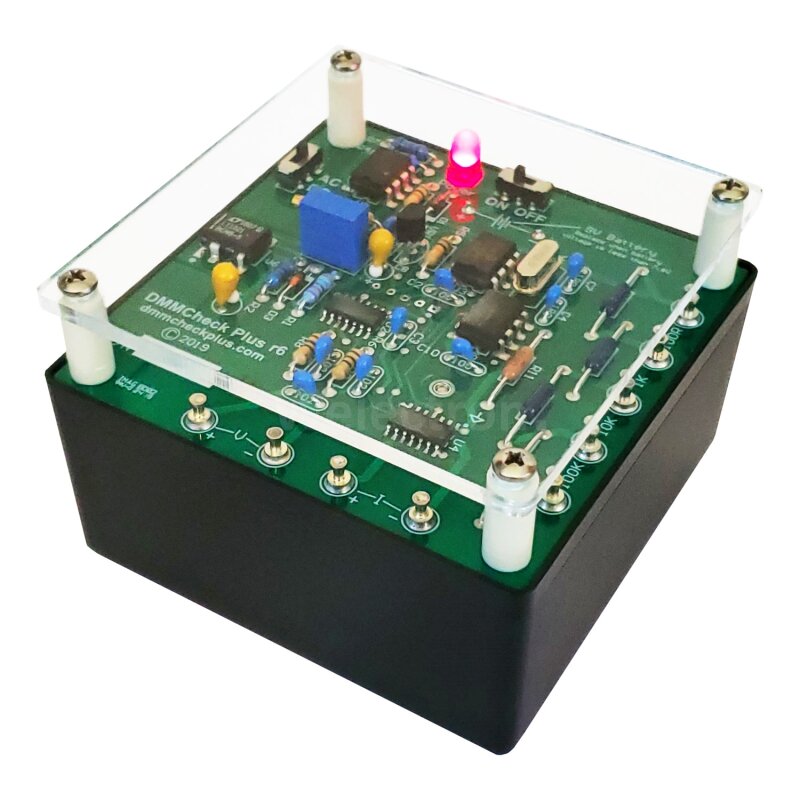

  • DMMCheck Plus mit Gehäuse und Dual-Frequenz-Option
  • 9V-Batterie vorinstalliert
  • Kalibrierzertifikat
  • Gepolsterte Verpackung für sicheren Transport

Merkmale

5 VDC und 5 VAC RMS Spannungsreferenz
Die 5V-Referenzspannung basiert auf der Buried-Zener Referenz LT1021BCN8-5 von Linear Technology. Nach dem "Aging" wird das Trimmpotentiometer sorgfältig auf die Referenzspannung von 5,0000V eingestellt und mit unserem kalibrierten 8,5-stelligen Keysight 3458A DMM mit einer Genauigkeit von 0,0008% verifiziert. Das DMMCheck Plus bietet weiterhin eine 0,1% genaue 5,00 VAC RMS Spannungsquelle mit 100 Hz, um die Wechselspannungsgenauigkeit Ihres DMMs zu überprüfen. Das Signal ist echte Wechselspannung (bipolar) und keine gepulste Gleichspannung. Es kann auch zur Überprüfung der Kompensation von Oszilloskop-Tastköpfen verwendet werden.
Fokus auf Präzision

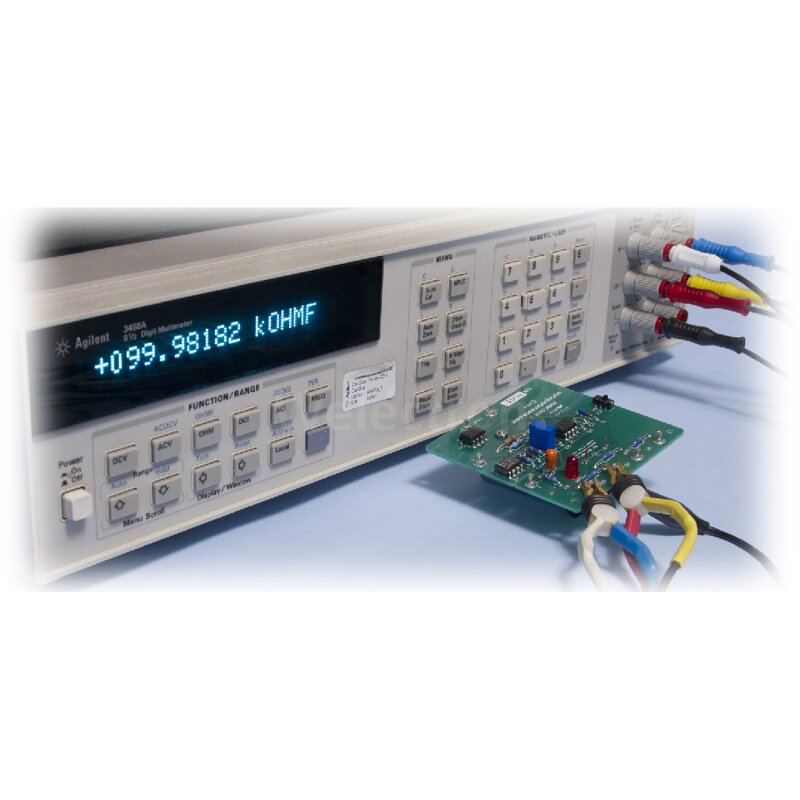

100Ω, 1KΩ, 10KΩ, und 100KΩ 0,1%, 10ppm/⁰C-Widerstände (Vishay Typ PTF56), die in Reihe geschaltet sind, stehen zur Überprüfung der Widerstandsfunktion Ihres DMMs zur Verfügung. Je nachdem, wie Sie Ihre Messleitungen anschließen, stehen Ihnen viele verschiedene Widerstandswerte bereit. Die Widerstände sind garantiert innerhalb von 0,1% ihrer angegebenen Werte genau, aber der tatsächliche Wert, der bei einer 4-Leiter (Kelvin)-Messung mit unserem HP 3458A bestimmt wird (.001% Widerstands-Genauigkeit), ist auf dem Messprotokoll angegeben.
Kalibrierzertifikat
Jedes DMMCheck-Gerät wird mit einem Messwert-Kalibrierblatt ausgeliefert.

Versandgewicht: 0,30 Kg
