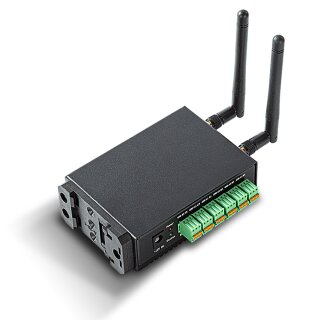

Übersicht
Das System kann je nach Anwendung mit 1 GB/2 GB/4 GB/8 GB RAM und 8 GB/16 GB/32 GB eMMC, 2,4/5,8 G Dualband-WLAN und Bluetooth (optional) konfiguriert werden und unterstützt eine externe Antenne.
Für Anwendungsszenarien, die eine große Datenspeicherkapazität erfordern, können Benutzer eMMC verwenden, um das Betriebssystem zu installieren und die Anwendungsdaten zu speichern, gleichzeitig können Benutzer eine SD-Karte verwenden, um große Benutzerdaten zu speichern, im Vergleich zu den integrierten eMMC-Speicher, SD-Karte bietet eine größere Kapazität und ist kostengünstiger.
CM4 Sensing bietet 4G/LTE-Modul, 4 Kanäle RS485, 1 Kanal RS232, 1 Kanal CAN, 1 Kanal Gigabit-Ethernet-Port, Alarmsummer, batteriebetriebene Echtzeituhr.
Die DSI-Schnittstelle von CM4 Sensing ist vollständig kompatibel mit Raspberry Pi4 Model B und unterstützt das offizielle 7-Zoll-Touchdisplay von Raspberry Pi. Ein 5-V-/1,5-A-Leistungsausgang liefert die Stromversorgung für das Pi-Display, die Standard-HDMI-Schnittstelle kann 4K ausgeben HD-Video.
CM4 Sensing bietet 2-Kanal-USB2.0- und 1-Kanal-Micro-USB2.0-Schnittstellen, und die Micro-USB-Schnittstelle wird verwendet, um das Systemabbild zu aktualisieren.
Das System unterstützt 8 V~28 V DC* Stromeingang, die Abmessung von CM4 Sensing beträgt 103 x 73 x 32 mm, was etwas größer ist als bei Pi4 Model B. Die Anschlüsse kommen am vorderen und hinteren Ende heraus, ein 103 mm x 73 mm x 5 mm großer Kühlkörper bietet eine hervorragende Kühlleistung für CPU, Funkmodul und PMU, das gesamte System kann in einer Umgebung mit hohen Temperaturen zuverlässig arbeiten.
Basierend auf unseren realen Tests im Labor kann CM4 Sensing bei einer Umgebungstemperatur von -25 bis 60 °C zuverlässig funktionieren.
Vier M2,5-Schraubenlöcher sind an der Gehäuseunterseite des CM4 Sensing reserviert, was für Benutzer praktisch ist, um das CM4 Sensing auf anderen Geräten zu installieren, es unterstützt auch die DIN-Schienenmontage.
Spezifikationen
|
Kategorie
|
Feature
|
|
Prozessor
|
Broadcom BCM2711 Quad-Core Cortex-A72 (ARM v8) 64-Bit-SoC bei 1,5 GHz
H.265 (HEVC) (bis zu 4Kp60-Decodierung), H.264 (bis zu 1080p60-Decodierung, 1080p30-Codierung)
OpenGL ES 3.1, Vulkan 1.0
|
|
RAM
|
1 GB / 2 GB / 4 GB / 8 GB LPDDR4-3200-SDRAM
|
|
Speicherung
|
Onboard 8 GB / 16 GB / 32 GB eMMC für Systemstart
1x microSD-Karte zur Datenspeicherung, kann gleichzeitig mit eMMC zusammenarbeiten
|
|
Anzeigen
|
1x Standard-HDMI-Ausgang (Typ A)
1x FPC-HDMI-Touch-Display
1x FPC-DSI-Touch-Display
|
|
Kabelgebundene Schnittstelle
|
1x Gig-Ethernet (10/100/1000M)
2x USB 2.0 Typ-A
1x USB Micro-B für eMMC-Flashing (im Gehäuse)
|
|
Drahtlos
|
Optional 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac Wireless und Bluetooth 5.0, BLE mit externer Antenne
Optional 4G LTE mit optionaler GPS-Unterstützung, 1x Nano-SIM-Kartensteckplatz, externe Antenne
|
|
Industrielle Schnittstelle
|
4x RS485, 3-poliger Klemmenblock
1x RS232, 3-poliger Klemmenblock
1x CAN, 3-poliger Klemmenblock
1x RTC mit CR1220 Backup
1x Summer
|
|
Erweiterungsschnittstelle
|
1 x Mini-PCIe-Steckplatz mit 1 Lane PCIe und 1 x USB 2.0, unterstützt 4G-Modul
1 x 5 V @ 1 A DC-Ausgang, 2-poliger WTB-Anschluss, könnte das offizielle 7-Zoll-Touch-Display des Raspberry Pi versorgen
|
|
Einschalten
|
8 ~ 28 V DC*
DC-Buchse oder optionaler 2-poliger Klemmenblock
|
|
Indikator
|
1x Betriebsanzeige mit roter LED
1x Statusanzeige mit grüner LED
1x 4G-Netzwerkanzeige mit blauer LED (im Gehäuse)
|
|
Betriebstemperatur
|
-25 ~ 60 °C
|
|
Betriebsfeuchtigkeit
|
10% - 60%
|
|
Fall
|
Metallgehäuse mit ganzseitigem Kühlkörper aus Aluminiumlegierung, 2 Antennenlöchern
|
|
Dimension
|
103 (L) x 73 (B) x 32 (H) mm
|
|
Montageoptionen
|
DIN-Halterung mit installiertem DIN-Kit
Wandhalterung
|
|
Betriebssystem
|
Vorinstalliert mit 32-Bit-Betriebssystem Raspberry Pi mit Desktop in eMMC
Kompatibel mit Origin Raspberry Pi OS, unterstützt 32-Bit- und 64-Bit-Betriebssysteme, unterstützt Lite- und Desktop-Versionen
Unterstützt BSP-Online-Installation/Upgrade mit dem APT-Tool
|
Bestellinformationen
| ED |
CM4SEN |
10 |
0 |
2 |
32 |
4 |
C |
| EDATEC |
CM4 Sensing |
10 = V1.0-Version |
0 = Ohne WLAN & BT
1 = Mit WLAN & BT
|
1 = 1 GB DDR
2 = 2 GB DDR
4 = 4 GB DDR
8 = 8 GB DDR
|
08 = 8 GB eMMC-Flash
16 = 16 GB eMMC-Flash
32 = 32 GB eMMC-Flash
|
Leer = Kein 4G/LTE-Modul
4 = Mit 4G/LTE-Modul
|
Leer = Kein Gehäuse
C = Mit Gehäuse
|
Beispiel
| Teilenummer: |
ED-CM4SEN10-1408-4C |
| Konfiguration: |
CM4 Sensing-Computer V1.0-Version |
|
1 Stück Raspberry Pi-zertifizierte WLAN-/Bluetooth-Antenne |
|
4 GB DDR & 8 GB eMMC Flash, mit 4G/LTE-Modul |
|
Mit Gehäuse |
