Edatec GW1303S-868M SX1303 LoRa-Modul EU (868MHz)

Datenblatt (EN)

Artnr.: ED3-108681

Edatec GW1303S-868M SX1303 LoRa-Modul EU (868MHz)

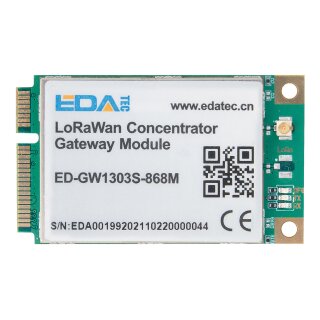

Das ED-GW1303S-Modul ist eine neue Generation von LoRaWAN-Gateway-Modulen im Mini-PCIe-Formfaktor mit SPI-Schnittstellen basierend auf Semtech® SX1303 und SX1250. Es zeichnet sich durch einen extrem geringen Stromverbrauch und eine hervorragende Leistung mit CE- und FCC-Zertifizierung aus.

119,00 € inkl. 19% MwSt.

100,00 € exkl. MwSt.

kostenfreie Lieferung

ab Lager lieferbar

Lieferzeit: 1 - 3 Arbeitstage

Beschreibung

Übersicht

Das LoRaWAN-Gateway-Modul ED-GW1303S unterstützt sowohl US915- als auch EU868-Frequenzbänder, sodass Sie aus einer Vielzahl von LoRaWAN-Frequenzplänen wählen können, darunter EU868, US915, AS923, AS920, AU915, KR920 und IN865.

ED-GW1303S wurde für M2M- und IoT-Anwendungen entwickelt und kann in LPWAN-Gateway-unterstützten Szenarien umfassend eingesetzt werden. Es wäre eine perfekte Wahl für Sie, um die technischen Schwierigkeiten und den Zeitaufwand bei der Entwicklung der LoRa-Gateway-Geräte, einschließlich LoRaWAN-Gateway, Miner-Hotspots usw., erheblich zu reduzieren.

Pinbelegung Schnittstellen

Stromversorgung - Dieses Modul muss über die VCC_3V3-Pins mit Gleichstrom versorgt werden
SPI-Schnittstellen - Es ist die SPI-Slave-Seite und gibt Zugriff auf die Konfigurationsregister von SX1303
GPS-PPS - Dieses Modul enthält die GPS_PPS-Eingabe für empfangene Pakete mit Zeitstempel und feinem Zeitstempel
RESET - Es enthält das RESET-Aktiv-High-Eingangssignal zum Zurücksetzen des Funkbetriebs gemäß der SX1303-Spezifikation
Antennen-HF-Schnittstelle - Das Modul verfügt über eine HF-Schnittstelle über einen standardmäßigen UFL-Anschluss. Der HF-Port unterstützt sowohl Tx als auch Rx und stellt die Antennenschnittstelle bereit.
