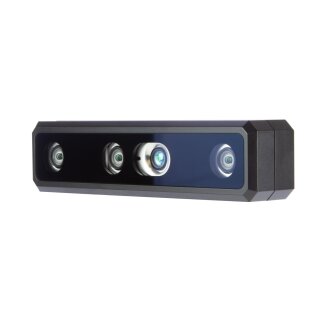

LIPSedge™ S315 3D-Stereokamera – Präzise 3D-Vision mit Edge-AI
Die LIPSedge™ S315 ist eine kompakte 3D-Stereokamera für anspruchsvolle Anwendungen in Robotik, industrieller Bildverarbeitung, 3D-Vermessung und automatisierter Objekterkennung. Die Active-Stereo-Technologie erzeugt präzise Tiefeninformationen und ermöglicht es, Objekte und ihre räumliche Position zuverlässig zu erfassen.
Dank der Kombination aus hochauflösender RGB- und Tiefenerfassung, integrierter Edge-AI-Rechenleistung und einer 6-Achsen-IMU eignet sich die S315 besonders für moderne Robot-Vision-Anwendungen, bei denen nicht nur Bilder, sondern präzise räumliche Informationen benötigt werden.
Präzise 3D-Tiefenerfassung mit Active Stereo
Die S315 verwendet eine Active-Stereo-Tiefenkameratechnologie und erfasst Tiefendaten mit einer Auflösung von 1280 × 720 Pixeln bei bis zu 30 fps. Die angegebene Z-Genauigkeit beträgt ≤ 2 % bis zu einer Entfernung von 2 m und innerhalb von 80 % des Sichtfelds.
Mit einem Tiefen-Sichtfeld von 87° × 58° × 95° und einer minimalen Arbeitsentfernung von 0,6 m kann die Kamera sowohl für die Erfassung einzelner Objekte als auch für größere Szenarien eingesetzt werden. Der ideale Arbeitsabstand liegt bei 4 m und mehr.
RGB- und Tiefenbild in einem System
Neben der Tiefenkamera verfügt die LIPSedge™ S315 über eine integrierte RGB-Kamera mit 1280 × 720 Pixeln bei 30 fps. Durch die Kombination aus Farbbild und Tiefeninformationen können Objekte nicht nur erkannt, sondern auch räumlich analysiert und positioniert werden.
Die globale Shutter-Technologie unterstützt dabei eine zuverlässige Bilderfassung auch bei bewegten Objekten und macht die Kamera für dynamische Automatisierungsprozesse interessant.
Edge-AI direkt auf der Kamera
Ein besonderes Merkmal der S315 ist die integrierte Rechenplattform. Ein Quad-Core ARM Cortex-A55 Prozessor mit 1,8 GHz, 1 GB DDR4 RAM und 8 GB eMMC-Speicher ermöglichen die Ausführung von Anwendungen direkt auf der Kamera.
Mit einer angegebenen AI-Leistung von 4,5 TOPS können Neural-Network-Anwendungen und KI-basierte Bildverarbeitungsaufgaben direkt auf dem Gerät ausgeführt werden. Dadurch können bestimmte Verarbeitungsschritte näher an die Datenquelle verlagert werden.
Integrierte 6-Achsen-IMU
Die integrierte 6-Achsen-IMU vom Typ Bosch BMI088 ermöglicht die Erfassung von Bewegungen und Lageänderungen der Kamera. Dadurch eignet sich die S315 auch für Anwendungen, bei denen räumliche Bewegungen und Orientierung berücksichtigt werden müssen.
Für Robotik und industrielle 3D-Vision
Die Kombination aus Tiefeninformationen, RGB-Bild, Edge-AI und IMU macht die LIPSedge™ S315 zu einer vielseitigen Kamera für Robot-Vision-Anwendungen.
Typische Einsatzbereiche sind:
3D-Objekterkennung
Robot Vision
Pick-and-Place-Anwendungen
3D-Vermessung und Dimensionserfassung
Objektlokalisierung
Bin Picking
Automatisierte Inspektion
3D-Scanning und Punktwolkenverarbeitung
Logistik- und Automatisierungsanwendungen
KI-basierte Bildverarbeitung
Umfangreiche Software- und Plattformunterstützung
Die LIPSedge™ S315 kann über USB Type-C angebunden werden und unterstützt verschiedene Betriebssysteme und Hardwareplattformen. Der Hersteller bietet mit dem LIPSedge SDK eine Entwicklungsumgebung für unterschiedliche Programmiersprachen und Frameworks.
Unterstützt werden unter anderem Python, C, C++, C#, Visual Basic und Java. Für industrielle und robotische Anwendungen stehen Integrationsmöglichkeiten mit OpenNI, OpenCV, ROS, ROS2, NVIDIA Isaac und HALCON zur Verfügung.
Als Hardwareplattformen werden unter anderem Intel x86 sowie NVIDIA Jetson unterstützt. Bei den Betriebssystemen werden Windows 10/11 sowie Ubuntu 20.04, 22.04 und 24.04 LTS angegeben.
Kompakt und einfach integrierbar
Mit Abmessungen von nur 126 × 30 × 27 mm und einem Gewicht von lediglich 160 g lässt sich die S315 platzsparend in Roboterzellen, Maschinen und mobilen Systemen integrieren.
Die Stromversorgung erfolgt direkt über USB mit 5 V DC. Der angegebene Betriebstemperaturbereich liegt bei 0 bis 40 °C; die Kamera ist für den Einsatz in Innenräumen vorgesehen.
Technische Daten
Produkttyp: 3D-Stereokamera / 3D Depth Camera
3D-Technologie: Active Stereo
Tiefenauflösung: 1280 × 720 Pixel bei 30 fps
RGB-Auflösung: 1280 × 720 Pixel bei 30 fps
Z-Genauigkeit: ≤ 2 % bis 2 m und 80 % des FoV
Tiefen-Sichtfeld: 87° × 58° × 95° (±3°)
RGB-Sichtfeld: 90° × 65° × 98° (±3°)
Min. Arbeitsabstand: 0,6 m
Idealer Arbeitsabstand: 4 m+
Bildrate: 30 fps
Shutter: Global Shutter
Basisabstand: 95 mm
Beleuchtung: Infrarot
IR-Wellenlänge: 850 nm
IMU: Bosch BMI088, 6-Achsen
Prozessor: Quad-Core ARM Cortex-A55, 1,8 GHz
RAM: 1 GB DDR4
Interner Speicher: 8 GB eMMC 5.1
AI-Leistung: 4,5 TOPS
Betriebssystem: Linux Ubuntu
Schnittstelle: USB Type-C
Versorgung: 5 V DC über USB
Abmessungen: 126 × 30 × 27 mm
Gewicht: 160 g
Betriebstemperatur: 0 bis 40 °C
Lagertemperatur: -20 bis 60 °C
Einsatzbereich: Innenbereich
Ihre Vorteile auf einen Blick
Präzise 3D-Tiefenerfassung mit Active-Stereo-Technologie
1280 × 720 Pixel RGB- und Tiefenauflösung
30 fps für dynamische Anwendungen
Integrierte Edge-AI mit 4,5 TOPS
6-Achsen-IMU für Bewegungs- und Lageerfassung
USB-C-Anschluss für einfache Integration
Unterstützung von ROS und ROS2
Kompatibel mit NVIDIA Jetson und Intel-Plattformen
Kompakte Bauform mit nur 160 g Gewicht
Ideal für Robot Vision, Pick & Place und 3D-Vermessung
Die LIPSedge™ S315 kombiniert präzise 3D-Tiefenerfassung, RGB-Bildverarbeitung und Edge-AI in einem kompakten Kamerasystem. Damit bietet sie eine leistungsfähige Grundlage für moderne Robotik-, Automatisierungs- und 3D-Vision-Anwendungen.
