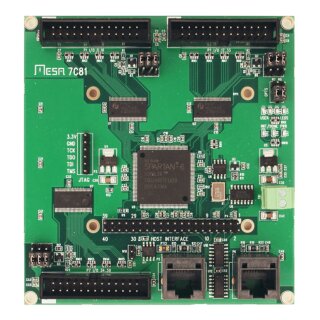

Mesa Electronics 7C81 Raspberry Pi FPGA Board

Das Mesa 7C81 ist ein FPGA-Hauptplatinen-Host für den Raspberry Pi. Das 7C81 wird an die GPIO-Schnittstelle des Raspberry Pi angeschlossen und verwendet SPI für die FPGA-Kommunikation.

Für die Kompatibilität mit den meisten Breakout-Karten mit paralleler Schnittstelle und Mehrachsen-Schrittmotorantrieben, einschließlich der 25-poligen Tochterkarten von Mesa, stehen drei 26-polige Stiftleisten mit Standard-Parallelport-Pinouts und 5V-toleranter E/A zur Verfügung.

Mesa's 25-polige Tocherkarten oder Standard-Parallelport-Breakout-Boards ermöglichen nahezu unbegrenzte E/A-Optionen, einschließlich Quadratur- oder Absolut-Encodereingänge, STEP/DIR (bis zu 10 MHz) oder PWM/DIR-Ausgänge und eine Erweiterung auf Hunderte von E/A-Punkten.

Zusätzlich zu den parallelen Erweiterungsports bietet das 7C81 zwei RS-422/RS-485-Schnittstellen zur E/A-Erweiterung über serielle E/A-Tochterkarten.

Das 7C81 lässt sich in 107-mm-DIN-Schienen-Standardkanäle einbauen und wird mit 5V versorgt.
