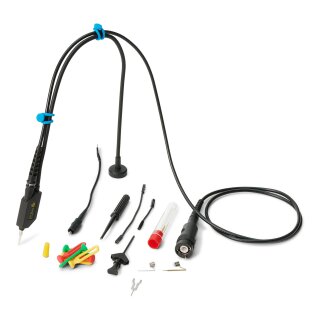

Sensepeek 6014 SQ200 Tastkopf (200 MHz)

Artnr.: SP9-260140
GTIN: 7350145660250
Hersteller: Sensepeek

Freihändiger Oszilloskop-Tastkopf

81,90 €

inkl. 19% MwSt.

(68,82 € exkl. MwSt.)

ab Lager lieferbar
Lieferzeit: 1 - 3 Arbeitstage (DE - Ausland abweichend)

Dieser passive Hochimpedanz-Oszilloskop-Tastkopf eignet sich für die meisten Oszilloskope mit einer Eingangsimpedanz von 1 MΩ.

*Die Sonden können weiterhin über die angegebene Bandbreite hinaus messen, aber mit abnehmendem Signal erreicht die Sonde die f3dB-Grenze oberhalb der angegebenen Bandbreite. Die Sonde weist eine Flachheit von ±0,5dB über das erste Drittel der Bandbreite und weniger als ±3dB über die angegebene Bandbreite auf.

	SQ200	SQ350	SQ500
Bandbreite >= f3dB (MHz)*	GS bis 200 MHz	GS bis 350 MHz	GS bis 500 MHz
Dämpfung	10:1
Widerstand an der Sondenspitze (±2% bei Gleichstrom)	10MΩ
Kapazität an der Sondenspitze	13,9 pF	12,7 pF	9 pF
Oszilloskop Eingangsimpedanz	1MΩ
Oszilloskop x10 Stift	Ja
Maximale Betriebsspannung	150 V Effektivwert CAT I
Überspannungsschutz	800 V
Kompensationsbereich	9 bis 54 pF
Kabellänge mit Sonde und BNC	1,2m
Lagertemperatur	-40 °C to +60 °C
Betriebstemperatur	-20 °C to +50 °C
Maximale Luftfeuchtigkeit (nicht kondensierend) Lagerung	80%
Maximale Luftfeuchtigkeit (nicht kondensierend) Betrieb	80% to +30 °C, decreasing linearly to 40% at +50 °C
Maximale Lagerhöhe	15 km
Maximale Betriebshöhe	2 km
Verschmutzungsgrad	2 (Wie in IEC 61010-031 definiert. Nur nichtleitende Verschmutzung. Gelegentlich muss jedoch eine vorübergehende Leitfähigkeit aufgrund von Kondensation akzeptiert werden.)
Gewicht (Sonde ohne Halter)	40 g
Sondenspitzen-Durchmesser (mm)	0,5
RoHS- und REACH-konform	Ja
