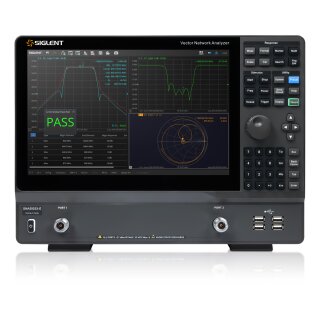

Siglent SNA5003X-E Vektor-Netzwerkanalysator

Siglent SNA5003X-E Vektor-Netzwerkanalysator

Artnr.: SL6-850032
HAN: SNA5003X-E
Hersteller: Siglent

Vektor-Netzwerkanalysator, 2 Ports, 9 kHz .. 3 GHz Frequenzbereich, Touch Screen

5.093,00 €

inkl. 19% MwSt.

(4.279,83 € exkl. MwSt.)

bestellbar
Lieferzeit: 5 - 7 Arbeitstage (DE - Ausland abweichend)

Konfigurieren + Kaufen

Software Options

Siglent SNA5000-TDA Time Domain Analysis Lizenz

Siglent SNA5000-TDA Time Domain Analysis Lizenz: 1.154,00 € Artikeldetails

Menge: 1

Siglent SNA5000-TDR Enhanced Time-Domain Analysis Lizenz

Siglent SNA5000-TDR Enhanced Time-Domain Analysis Lizenz: 5.438,00 € Artikeldetails

Menge: 1

Siglent SNA5000-SA Spectrum Analyzer Lizenz

Siglent SNA5000-SA Spectrum Analyzer Lizenz: Softwareaktivierungslizenz, die grundlegende Spektralanalyse, OCBW sowie Kanalleistungs- und Rauschmessungen für die SNA5000A-Serie von Vektor-Netzwerkanalysatoren ermöglicht.
1.487,00 € Artikeldetails

Menge: 1

Siglent SNA5000-AFR Automatische Fixture-Entfernung

Siglent SNA5000-AFR Automatische Fixture-Entfernung: 4.438,00 € Artikeldetails

Menge: 1

Ihre Konfiguration

inkl. 19% MwSt.

(4.279,83 € exkl. MwSt.)

Die SIGLENT SNA5000X-E Serie von Vektor-Netzwerkanalysatoren (VNAs) bietet einen Frequenzbereich von 9 kHz bis 6,5 GHz und unterstützt 2-Port-Streuparameter, Differentialparameter sowie Zeitbereichsmessungen. Diese VNAs sind ideale Instrumente zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügedämpfung von Filtern. Sie verfügen über erweiterte Funktionen wie Impedanzumwandlung, Verschiebung der Messebene, Vorrichtungs-Simulation und Anpassung bei Entfernen/Einsetzen von Adaptern. Die SNA5000X-E Serie unterstützt fünf Sweep-Arten: Linear-Frequenz, Log-Frequenz, Power-Sweep, CW-Time und Segment-Sweep. Außerdem ermöglichen sie Streuparameter-Korrekturen wie SOLT, SOLR, TRL, Response und Enhanced Response, was eine höhere Flexibilität für F&E- und Fertigungsanwendungen bietet.

	SNA5003X-E	SNA5006X-E
Frequency range	9 kHz .. 3 GHz	9 kHz .. 6,5 GHz
Ports	2
Frequenzauflösung	1 Hz
Pegelauflösung	0,5 dB

	SNA5003X-E	SNA5006X-E
Pegelauflösung	0,05 dB
IFBW-Bereich	1 Hz .. 10 MHz
Anzahl der Punkte	2 .. 20001
Einstellbereich des Ausgangspegels	-40 dBm .. +10 dBm
Dynamikbereich	125 dB (typ.)
Kalibrierungsarten	Response calibration, Enhanced Response calibration, Full-one port calibration, Full-two port calibration, TRL calibration
Messarten	Scattering-parameter measurement, differential-parameter measurement, receiver measurement, time-domain parameter analysis, impedance conversion, fixture simulation, adapter removal/insertion, enhanced time-domain parameter analysis (TDR), spectrum analysis
Bias-Tees	Unterstützung
Schnittstellen	LAN, USB Device, USB Host (USB-GPIB)
Fernsteuerung	SCPI/ Labview/ IVI based on USB-TMC/ VXI-11/ Socket/ Telnet/ WebServer
Display	12,1-Zoll-Touchscreen
Video output	HDMI
