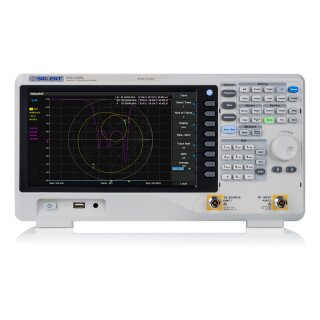

Siglent SVA1032X Vektor-Netzwerkanalysator
Artnr.: 104030-002
Verktor-Netzwerk-Analysator mit Touchscreen, 9 kHz .. 3,2 GHz Frequenzbereich, 1 Hz minimale Auflösungsbandbreite (RBW), mit Tracking-Generator

ab 3.533,00 € inkl. 19% MwSt.
2.968,91 € exkl. MwSt.
ab Lager lieferbar

Lieferzeit: 1 - 3 Arbeitstage

Ihre Konfiguration
  • EMI-Bundle mit Preisvorteil, bestehend aus SVA1000X-EMI Lizenz und SRF5030T Nahfeld-Sondensatz
    bestellbar
    Lieferzeit: 6 - 8 Arbeitstage
    EMI-Bundle mit Preisvorteil, bestehend aus SVA1000X-EMI Lizenz und SRF5030T Nahfeld-Sondensatz
  • Bundle für die Modulationsanalyse, bestehend aus den Lizenzen für ASK/FSK und AM/FM Modulationsanalyse (SVA1000X-DMA,-AMA)
    bestellbar
    Lieferzeit: 2 - 4 Arbeitstage
    Bundle für die Modulationsanalyse, bestehend aus den Lizenzen für ASK/FSK und AM/FM Modulationsanalyse (SVA1000X-DMA,-AMA)
  • Halter für 19" Rack-Einbau für Siglent Spektrum-/Netzwerkanalysatoren der Serien SVA1000X, SSA3000X
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Halter für 19" Rack-Einbau für Siglent Spektrum-/Netzwerkanalysatoren der Serien SVA1000X, SSA3000X
  • Zubehör-Set für Spektrumanalyser bestehend aus zwei Kabeln (N male - SMA male, N male - N male), vier Adaptern (2x N male - BNC female, 2x N male - SMA female) und 10dB Dämpfungsglied, Frequenzbandbreite bis 6 GHz
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Zubehör-Set für Spektrumanalyser bestehend aus zwei Kabeln (N male - SMA male, N male - N male), vier Adaptern (2x N male - BNC female, 2x N male - SMA female) und 10dB Dämpfungsglied, Frequenzbandbreite bis 6 GHz
  • Nahfeldsonden-Set bestehend aus drei H-Feld-Sonden (20/10/5 mm Auflösung) und einer E-Feld-Punktsonde (5mm Auflösung), Bandbreite 300 kHz .. 3 GHz
    im Zulauf
    Lieferzeit: 6 - 8 Arbeitstage
    Nahfeldsonden-Set bestehend aus drei H-Feld-Sonden (20/10/5 mm Auflösung) und einer E-Feld-Punktsonde (5mm Auflösung), Bandbreite 300 kHz .. 3 GHz
  • Gepolsterte Tragetasche für sicheren Transport und zur geschützten Lagerung eines Siglent SDS2000X Oszilloskops oder SSA3000X Spektrumanalysators
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Gepolsterte Tragetasche für sicheren Transport und zur geschützten Lagerung eines Siglent SDS2000X Oszilloskops oder SSA3000X Spektrumanalysators
  • Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
    10+ ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    bestellbar
    Lieferzeit: 5 - 7 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    bestellbar
    Lieferzeit: 5 - 7 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    bestellbar
    Lieferzeit: 5 - 7 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
3.533,00 € inkl. 19% MwSt. *

Beschreibung

Die Spektrum- und Vektor-Netzwerkanalysatoren der Siglent SVA1000X Serie sind flexible und leistungsstarke Geräte, die sich bestens für anspruchsvolle Aufgaben im Rundfunk- und HF-Bereich eignen. In einem breiten Frequenzbereich von 9 kHz bis 1,5 GHz / 3,2 GHz / 7,5 Ghz liefert der Analysator zuverlässige automatische Messungen und zahlreiche Funktionen.

Vektor-Netzwerk-Analyse, Tracking-Generator und Vorverstärker sind standardmäßig an Bord. Ein auf Frequenzbereichs-Reflektometrie basierender Distance-To-Fault-Lokalisierer (DTF) und einen Modulationsanalysator können optional erweitert werden.

Der SVA1000X findet ein breites Anwendungsspektrum in Rundfunk, Standortvermessung, EMI Pre-Compliance, Forschung und Entwicklung sowie im Bildungsbereich.

Modellübersicht

SVA1015X SVA1032X SVA3075X
Frequenzbereich 9 kHz .. 1,5 GHz 9 kHz .. 3,2 GHz 9 kHz .. 7,5 GHz
Vorverstärker
Tracking-Generator 5 MHz .. 1,5 GHz 100 kHz .. 3,2 GHz 100 kHz .. 7,5 GHz
Vektornetzwerkanalyse 10 MHz .. 1,5 GHz 100 kHz .. 3,2 GHz 100 kHz .. 7,5 GHz
Auflösungsbandbreite (RBW) 1 Hz .. 1 MHz 1 Hz .. 3 MHz
Displayed Average Noise Level (DANL) -156 dBm/Hz -161 dBm/Hz -165 dBm/Hz
Phasenrauschen < -99 dBc/Hz @1 GHz, 10 kHz Offset < -98 dBc/Hz @1 GHz, 10 kHz Offset
Amplitudengenauigkeit < 1,2 dB < 0,7 dB
Bildschirm 10,1" TFT, 1024x600 Pixel
Multi-Touchscreen
Schnittstellen LAN, USB-Gerät, USB-Host, optionales USB-GPIB

Features

Großer Multi-Touchscreen
Ein hochauflösender 10,1-Zoll-Bildschirm mit Multitouch sorgt für eine einfache und effiziente Bedienung. Selbst die Nutzung von Maus und Tastatur ist über USB möglich.
1 Hz Minimum Resolution Bandwith
Die minimale Auflösungsbandbreite (RBW) von 1 Hz macht es möglich, auch Signale mit minimalen Frequenzunterschieden zu untersuchen.
Besonderes niedriges Eigenrauschen
Die SVA1000X-Serie bietet ein rauscharmes, hochleistungsfähiges HF-Frontend mit geringem Eigenrauschen (DANL) und einem standmäßig integrierten Vorverstärker. Die hohe Empfindlichkeit ermöglicht die Analyse schwacher Signale.
Ausgezeichnetes Phasenrausch-Verhalten
Durch das besonders niedrige Phasenrauschen von < -99 dBc / Hz (fc = 1 GHz, @10 kHz) können die meisten Synthesizer und Signalgeneratoren ausgewertet werden.
Vektornetzwerkanalyse
Einfache Messung der S11 und S21 Parameter mit bis zu 750 verfügbaren Messstellen. Reflexionskoeffizient, Rückflussdämpfung, Phase, Gruppenverzögerung, Smith-Diagramm und mehr können direkt angezeigt werden.
Distance-To-Fault (DTF Option)
Finden Sie Schadstellen in Kabeln und Verbindungen, messen Sie die Performance von Antennen udn Transmission Lines und führen Frequenzbereich-Reflektometrie (FDR) Messungen durch. Der SVA1000X bietet einen Messbereich von 0,1 .. 51,5 m mit einer Auflösung von 10cm * VF (Velocity Factor).
Modulationsanalyse (DMA Option)
Komfortable FSK / ASK Modulationsanalyse. Der SVA1000X bietet +2dB Genauigkeit und einen Trägersignalbereich von -30 .. +20 dBm (nominal).
Anzeige der demodulierten Daten im binären oder hexadezimalen Format.
Beobachten Sie die Signalübertragungsqualität über das Augendiagramm.
EMI-Filter und Quasi-Peak-Detektor (EMI Option)
Führen Sie EMI-Pre-Compliance-Messungen durch.
Erweiterte Leistungsmessung (AMK Option)
Direkte Anzeige von Messgrößen wie ACPR, Channel Power, Occupied Bandwidth und Time-Domain Power.
Spektral-Monitor (AMK Option)
Beobachten Sie die Leistungsverteilung des Signals über ein Farbspektrogramm. Über die Farbtemperatur wirde die Leistungsverteilung anschaulich dargestellt.
EasySpectrum PC-Software
Komfortable Berichtserstellung und Zusammenfassung mehrerer Scans. Einfaches Konfigurieren von Grenzwertlinien, Korrekturtabellen und schnelles Auffinden von Spitzenwerten.
Browser-Fernbedienung
Überwachen und steuern Sie Ihren SVA1000X entfernt über die Netzwerkverbindung mit einem Webbrowser.

Versandgewicht: 5,60 Kg
