Beschreibung

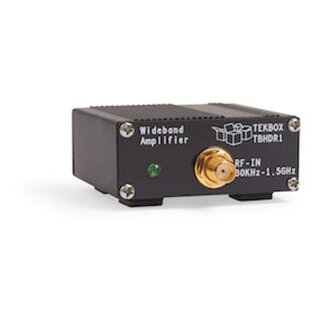

Der TBHDR1 hat einen hohen IP3-Wert und eine niedrige Rauschzahl, was ihn zu einem idealen alternativen Vorverstärker für Spektrumanalysatoren und Empfänger in EMV-Testanwendungen macht. Aufgrund seines niedrigen Rauschmaßes, hohen IP3 und einer Verstärkung bis in den kHz-Bereich eignet er sich auch sehr gut als Verstärker für aktive Loop-Antennen.
Spezifikationen
Maximale Versorgungsspannung: 5,5 V
Maximale Eingangsleistung: +10 dBm
Eingang, Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 100 mA, Mini-USB-B-Anschluss
1 dB Ausgangskompressionspunkt bei 100 MHz: +19,2 dBm typisch
1 dB Ausgangskompressionspunkt bei 500 MHz: +19 dBm typisch
1 dB Ausgangskompressionspunkt bei 1000 MHz: +18,3 dBm typisch
Ausgangsschnittpunkt 3. Ordnung bei 100 MHz: +38 dBm
Ausgangsschnittpunkt 3. Ordnung bei 500 MHz: +37dBm
Ausgangsschnittpunkt 3. Ordnung bei 1000 MHz: +33dBm
Umkehrisolation S12: -28 dB
Eingangsanpassung: 30 kHz-1,5 GHz < - 16 dB
Ausgangsanpassung: 30 kHz-1,5 GHz < - 10 dB
Rauschzahl: 2,7 dB
Gain:
|
30 kHz |
150 kHz |
1 MHz |
100 MHz |
500 MHz |
1 GHz |
1,5 GHz |
3 GHz |
6 GHz |
|
17,2 dB |
23,6 dB |
24,2 dB |
24 dB |
22,9 dB |
21,1 dB |
19,5 dB |
14,1 dB |
5,3 dB |
ANWENDUNG:
- Universalverstärkungsblock
- Vorverstärker in Anwendungen mit geringem Rauschen und hohen IP3-Anforderungen
- Vorverstärker für Spektrumanalysatoren, insbesondere in EMV-Pre-Compliance-Testanwendungen
- Rahmenantennenverstärker
