Beschreibung

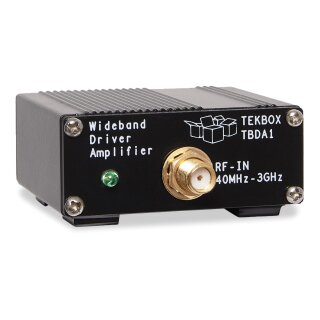

TBDA1 Breitband-Treiberverstärker sind vielseitige Bausteine, die einfach in Laboraufbauten integriert werden können. Mit einem Frequenzbereich von 40 MHz bis 3 GHz und einer Ausgangsleistung von +22 dBm bei 1 dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder Leistungsverstärkerstufen anzusteuern. Die TBDA1 Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich.
Spezifikationen
TBDA1/14dB
Eingang: 50 Ohm, SMA-Buchse
Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 115 mA, Mini-USB-B-Anschluss
Maximale Versorgungsspannung: 5,5 V
Maximale Eingangsleistung: +20 dBm
1 dB Ausgangskompressionspunkt @ 40MHz: +21,5dBm
1dB Ausgangskompressionspunkt bei 2 GHz: +22,5dBm
Ausgangsschnittpunkt 3. Ordnung bei 40 MHz: +40 dBm
Ausgangsschnittpunkt 3. Ordnung bei 2 GHz: +43 dBm
Umgekehrte Isolierung S12: -20 dB
Rauschzahl: 3 … 4 dB
Gain:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1,5 GHz |
2 GHz |
2,5 GHz |
3 GHz |
|
12 dB |
13,8 dB |
14,2 dB |
14,2 dB |
14,1 dB |
14,2 dB |
13,6 dB |
13,8 dB |
14 dB |
Anwendung:
- Universalverstärkungsblock
- HF-Treiberverstärker
