Beschreibung

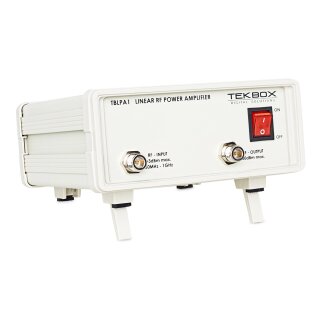

Der lineare Breitband-Leistungsverstärker TBLPA1 ist ein Allzweck-HF-Verstärker für Test- und Messanwendungen. Es hat eine Ausgangsleistung von bis zu 1W und kann im Frequenzbereich von 10 MHz bis 1 GHz und mit reduzierter Ausgangsleistung sogar darüber hinaus eingesetzt werden.
Spezifikationen
Eingang / Ausgang: 50 Ohm, N-Buchse
Versorgungsspannungsbereich: 110 V…240 V
Versorgungsleistungsaufnahme: 15 W
Betriebstemperaturbereich: -20°C bis 60°C
Frequenzbereich: 50 MHz ? 1 GHz, (3MHz ? 1,3GHz mit reduzierter Ausgangsleistung)
Verstärkung: 36 dB typ., siehe Tabelle 1 für Details
1 dB Ausgangskompressionspunkt bei 10 MHz: +29,5 dBm typ.
1dB Ausgangskompressionspunkt bei 100 MHz: +30,9 dBm typ.
1dB Ausgangskompressionspunkt bei 500 MHz: +31,3 dBm typ.
1dB Ausgangskompressionspunkt bei 1 GHz: +28,7 dBm typ.
Rauschmaß: 2,5 dB typ.
2nd harmonisch, 50MHz, Pout=30dBm: < ? 50 dBc typ.
2nd Harmonic, 200MHz, Pout=30dBm: < ? 40 dBc typ.
3rd Harmonic, 50MHz, Pout=30dBm: < ? 30 dBc typ.
3rd Harmonic, 200MHz, Pout=30dBm: < ? 25 dBc typ.
Total Harmonic Distortion:
0,85 % @200MHz, Pout=27dBm typ.
1,13 % bei 200 MHz, Pout=28 dBm typ.
2,33 % bei 200 MHz, Pout=29 dBm typ.
5,6 % bei 200 MHz, Pout=30 dBm typ.
Abfangpunkt dritter Ordnung:
+50 dBm, @200 MHz, ? f = 200 kHz typ.
Eingangsrückflussdämpfung:
50 MHz: 11 dB typ.
800 MHz: 16 dB typ.
Ausgangs-VSWR:
50 MHz: 2,1:1
800 MHz: 1,4:1
Maximale Werte:
Maximale Eingangsleistung: +3 dBm
Der Ausgang des TBLPA1 ist ziemlich tolerant gegenüber Fehlanpassungen am Ausgang, jedoch wird eine offene oder kurzgeschlossene Last nicht empfohlen, da dies möglicherweise zu Schäden führen kann.
Kleinsignalverstärkung (gemessen mit Pin = ? 20 dBm):
| 3 MHz | 5 MHz | 10 MHz | 25 MHz | 50 MHz | 100 MHz | 200 MHz | 300 MHz | 400 MHz |
| 16 dB | 34 dB | 43 dB | 42 dB | 41 dB | 40 dB | 39 dB | 38,5 dB | 38,3 dB |
| 500 MHz | 600 MHz | 700 MHz | 800 MHz | 900 MHz | 1 GHz | 1,1 GHz | 1,2 GHz | 1,3 GHz |
| 38 dB | 37,8 dB | 37dB | 35,4 dB | 36,5 dB | 36,2 dB | 35,5 dB | 33,7 dB | 32,1 dB |
Anwendung:
- Allzweck-Leistungsverstärker
