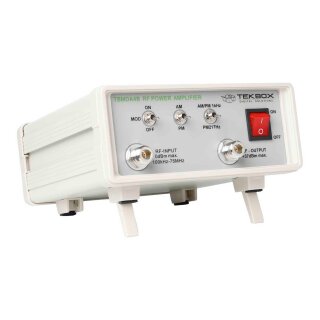

TekBox TBMDA4B HF-Leistungsverstärker 20dB, 5W, mit Modulationsfuktion

Der modulierte Breitband-Leistungsverstärker TBMDA4B wurde entwickelt, um eine kostengünstige Signalquelle für die Immunitätsprüfung von elektronischen Bausteinen und Produkten zu schaffen. Es ist so konzipiert, dass es vom Tracking-Generator-Ausgang von Spektrumanalysatoren angesteuert wird. Mit einem Eingangsleistungsbereich von -20 dBm bis -10 dBm kann er die Ausgangsleistung eines Tracking-Generators um bis zu 5 W steigern. Mit einem Frequenzbereich von 100 kHz bis 75 MHz ist es eine ideale Ergänzung zum TBMDA3, das 10 MHz bis 1 GHz abdeckt.

Der TBMDA4B ist ideal zum Ansteuern von Tekbox-Nahfeldsonden, um den empfindlichen Punkt einer elektronischen Schaltung zu finden, oder zum Erzeugen elektrischer Felder bis zu 550 V/m beim Ansteuern der Tekbox TEM Cell TBTC0, 300 V/m beim Ansteuern des TBTC1, 150 V/m beim Ansteuern des TBTC2 oder 100 V/m beim Ansteuern des TBTC3. Testsignale für die Immunitätsprüfung können CW-, AM- oder PM-moduliert sein. Folglich bietet der TBMDA4B eine integrierte Modulationsfähigkeit zur Erzeugung von 1-kHz-AM- oder -PM-Signalen. Im PM-Modus kann der TBMDA4B auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.

Funktionen

• CW-Verstärker (Modulation aus)
• 1 kHz, 80 % AM-Modulation
• 1 kHz, 50 % Arbeitszyklus-Pulsmodulation
• 217 Hz, 12,5 % Arbeitszyklus-Pulsmodulation

Spezifikationen

Eingang / Ausgang: 50 Ohm, N-Buchse
Versorgungsspannungsbereich: 110 V…240 V
Stromverbrauch der Stromversorgung: 20 W
Betriebstemperaturbereich: -20 °C bis 50 °C
Frequenzbereich: 100 kHz ? 75 MHz
Gesättigte Ausgangsleistung bei 100 kHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
Gesättigte Ausgangsleistung bei 1 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ .
Gesättigte Ausgangsleistung bei 10 MHz / Pin = -10 dBm: 37,6 dBm (5,8 W) typ.
Gesättigt Ausgangsleistung bei 35 MHz / Pin = -10 dBm: 37,1 dBm (5,1 W) typ.
Gesättigte Ausgangsleistung bei 75 MHz / Pin = -10 dBm: 36,6 dBm (4,6 W) typ.
Gesättigte Ausgangsleistung bei 100 MHz / Pin = -10 dBm: 31,6 dBm (1,4 W ) typ.
1dB Ausgangskompressionspunkt bei 1 MHz: +35,7 dBm typ.
1 dB Ausgangskompressionspunkt bei 35 MHz: +34,8 dBm typ.
1dB Ausgangskompressionspunkt bei 75 MHz: +34,1 dBm typ.
2^nd Harmonische, 35 MHz, Pout=36dBm: < - 18 dBc typ.
2^nd Harmonische, 35 MHz, Pout=30dBm: < - 21 dBc typ.
3^rd Harmonische, 35 MHz, Pout=36dBm: < - 19 dBc typ.
3^rd Harmonische, 35 MHz, Pout=30dBm: < - 35 dBc typ.
Total Harmonic Distortion:
5.9% @35MHz, Pout=27dBm typ.
8.4 % @35 MHz, Pout=30 dBm typ.
12,3% @35 MHz, Pout=33 dBm typ.
18,1% @35 MHz, Pout =36 dBm typ.
Abfangpunkt dritter Ordnung:
+53dBm, @25 MHz, Δ f = 200kHz typ.
Rauschzahl: @35 MHz: 7,2 dB
Interne Modulationsfrequenz AM: 1 kHz ±20%
Interne Modulationsfrequenzen PM: 1 kHz ±10 %, 217 Hz ±20 %
Duty Cycle, PM: 50 % ±10 % bei 1 kHz; 12,5 % ±20 % bei 217 Hz

Bewerbung:

• Allzweck-Leistungsverstärker
• Signalquelle für Immunitätstests, Ansteuerung von Nahfeldsonden
• Signalquelle für Immunitätstests, Antrieb von TEM-Zellen
