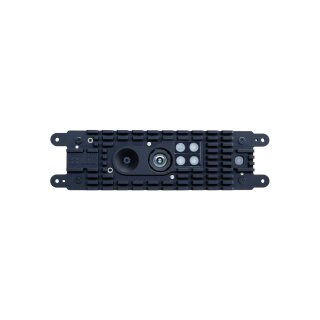

LIPSedge™ DL400 – Leistungsstarke ToF 3D Kamera für vielseitige Anwendungen
Die LIPSedge™ DL400 ist eine vielseitige und sofort einsatzbereite ToF 3D Kamera, die hochauflösende 2D- und 3D-Daten in Echtzeit bereitstellt. Dank Time-of-Flight-Technologie ermöglicht die Kamera eine zuverlässige Tiefenerfassung über einen Arbeitsbereich von 2 bis 6 Metern.
Die DL400 lässt sich über die USB 3.0 Micro-B-Schnittstelle direkt mit einem Host-System verbinden und unterstützt Plug & Play über standardisiertes UVC. Dadurch eignet sie sich besonders für Anwendungen in Machine Vision, Medizin, Robotik, AR/VR, Gaming und Smart Devices.
Time-of-Flight für zuverlässige 3D-Tiefenerfassung
Die LIPSedge™ DL400 verwendet Time-of-Flight (ToF), um Entfernungen anhand der Phasenverschiebung des reflektierten Infrarotlichts zu bestimmen. Die Technologie ist besonders für Anwendungen geeignet, bei denen eine definierte Erfassungsdistanz und eine zuverlässige räumliche Erfassung erforderlich sind.
Im Normalbetrieb bietet die DL400 einen Erfassungsbereich von 2 bis 6 Metern und ermöglicht damit die berührungslose Erfassung von Personen, Objekten und Umgebungen.
2D- und 3D-Daten in Echtzeit
Neben den Tiefendaten liefert die DL400 auch RGB-Bilddaten. Die RGB-Kamera unterstützt Auflösungen bis zu 2592 × 1944 Pixeln und ermöglicht damit die Kombination von Farbinformationen mit räumlichen Tiefendaten.
Die Tiefenkamera arbeitet mit einer nativen Auflösung von 320 × 240 Pixeln bei 30 fps und erreicht eine Z-Genauigkeit von bis zu ≤3 %, wobei die tatsächliche Genauigkeit von der Entfernung abhängig ist.
Breite Erfassung durch vier Laser
Für die aktive Tiefenerfassung verfügt die DL400 über vier Edge-Emitting-Laser mit einer Wellenlänge von 850 nm. Die Kombination aus mehreren Lasern unterstützt eine breite und gleichmäßige Ausleuchtung des Erfassungsbereichs.
Zuverlässige Erfassung bei unterschiedlichen Lichtverhältnissen
Die ToF-Technologie der DL400 ermöglicht eine zuverlässige 3D-Tiefenerfassung sowohl bei schwachen Lichtverhältnissen als auch in helleren Umgebungen. Dadurch eignet sich die Kamera für unterschiedliche Indoor-Anwendungen, bei denen konstante Tiefendaten benötigt werden.
USB 3.0 für schnelle Datenübertragung
Über die USB 3.0 Micro-B-Schnittstelle können RGB- und Tiefendaten schnell an das Host-System übertragen werden. Die hohe Bandbreite von USB 3.0 ermöglicht eine schnelle Verarbeitung der Bild- und Tiefendaten und unterstützt Echtzeitanwendungen.
Plug & Play mit UVC
Die LIPSedge™ DL400 kann direkt über USB mit einem kompatiblen Windows- oder Linux-System verbunden werden. Dank UVC-Unterstützung ist keine aufwendige Integration für die grundlegende Kameranutzung erforderlich.
Zusätzlich steht ein SDK für die Entwicklung eigener Anwendungen zur Verfügung. Unterstützt werden unter anderem OpenNI und OpenCV sowie C und C++.
Typische Anwendungen
Machine Vision – 3D-Objekterfassung und industrielle Bildverarbeitung
3D Point Cloud – Erfassung und Erstellung räumlicher Punktwolken
Posture Detection – berührungslose Erkennung von Körperhaltung und Bewegungen
Elderly Care – räumliche Überwachung und Assistenzsysteme
Body Skeleton Tracking – Erfassung von Körperbewegungen
Medical Applications – berührungslose Erfassung und Analyse
AR/VR – räumliche Erfassung für immersive Anwendungen
Gaming – 3D-Bewegungs- und Gestenerkennung
Smart Devices – 3D-Sensing und intelligente Interaktion
Technische Highlights
Time-of-Flight (ToF) 3D Tiefenkamera
2D- und 3D-Datenausgabe in Echtzeit
320 × 240 @ 30 fps native Tiefenauflösung
≤3 % Z-Genauigkeit
2–6 m Erfassungsbereich im Normalbetrieb
0,16 m minimale Arbeitsdistanz
74,1° × 57,5° × 92° Sichtfeld
4 × Edge-Emitting-Laser
850 nm Infrarotbeleuchtung
RGB-Auflösung bis 2592 × 1944 Pixel
USB 3.0 Micro-B
UVC Plug & Play
OpenNI und OpenCV Unterstützung
Windows und Ubuntu
Kompakte Bauform
Technische Daten
Technologie |
Time-of-Flight (ToF) |
Min. Arbeitsdistanz |
0,16 m |
Tiefenauflösung |
320 × 240 @ 30 fps (Native) |
Z-Genauigkeit |
≤3 % |
Erfassungsbereich |
2–6 m (Normal Mode) |
FoV H × V × D |
74,1° × 57,5° × 92° |
Apertur |
f/1.2 |
RGB-Auflösung |
1920 × 1080 @ 25 fps / 2592 × 1944 @ 10 fps |
RGB FoV H × V × D |
75,4° × 60,1° × 88,9° |
Beleuchtung |
4 × Edge-Emitting-Laser |
Wellenlänge |
850 nm |
Abmessungen |
133 × 36 × 29 mm |
Gewicht |
– |
Betriebstemperatur |
0 °C bis 40 °C |
Lagertemperatur |
-20 °C bis 60 °C |
Leistungsaufnahme |
16 W |
Schnittstelle |
USB 3.0 Micro-B |
RGB-Format |
YUV / RGB24 / MJPEG |
Tiefenformat |
16 Bit |
SDK |
OpenNI 1.5 / 2.2, OpenCV |
Betriebssysteme |
Windows 10, Ubuntu 16.04 / 18.04 LTS |
Programmiersprachen |
C / C++ |
Einsatzumgebung |
Indoor |
