LIPSedge L235 Structure Light 3D Kamera

Artnr.: LI2-953711
HAN: L235 Structure Light Camera
Hersteller: Lips

Structured Light Technologie, 640 × 480 Pixel bei 90 fps, Z-Genauigkeit ≤0,3 % bei 1 m, Arbeitsbereich ca. 0,4 m bis über 1 m, Sichtfeld 72° × 57° × 92°, Global Shutter, 40 mm Baseline, 940 nm VCSEL Infrarotbeleuchtung, Maße 65 × 25 × 22 mm, Betriebssysteme: Windows, Linux.

449,00 €

inkl. 19% MwSt.

(377,31 € exkl. MwSt.)

bestellbar
Lieferzeit: 6 - 7 Wochen (DE - Ausland abweichend)

Beschreibung
Kundenrezensionen

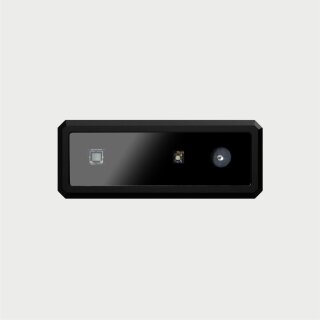

LIPSedge L235 Structure Light 3D Kamera

Die LIPSedge L235 Structure Light 3D Kamera ist eine kompakte 3D-Kamera für hochpräzise Erfassung, Vermessung und Inspektion im Nahbereich. Die Structured-Light-Technologie kombiniert präzise Tiefenerfassung mit einer Z-Genauigkeit von bis zu ≤0,3 % bei 1 m und einer Bildrate von bis zu 90 fps. Damit eignet sich die L235 besonders für 3D-Scanning, Dimensionserfassung, automatisierte Qualitätskontrolle und Robot Vision. Mit nur 58 g Gewicht und einem USB-Type-C-Anschluss lässt sie sich auch in platzkritische Systeme einfach integrieren.

Features

Structured-Light-Technologie für hochpräzise 3D-Tiefenerfassung
640 × 480 Pixel bei bis zu 90 fps
Z-Genauigkeit von ≤0,3 % bei 1 m und innerhalb von 70 % des Sichtfelds
Arbeitsbereich von ca. 0,4 m bis über 1 m
Sichtfeld von 72° × 57° × 92°
Global Shutter für die verzerrungsarme Erfassung bewegter Objekte
40-mm-Baseline für präzise Tiefenerfassung
940-nm-VCSEL-Infrarotbeleuchtung
Sehr kompakte Bauform mit nur 65 × 25 × 22 mm
Geringes Gewicht von nur 58 g
USB Type-C für Datenübertragung und Stromversorgung
Unterstützung für Windows und Linux

Anwendungen

3D-Scanning und digitale Objekterfassung
3D-Vermessung und Dimensionserfassung
Automatisierte Qualitätskontrolle
Inline-3D-Inspektion
Objekt- und Formerkennung
Robot Vision und automatisierte Prozesse
Montage- und Produktionsautomation
Forschung und Entwicklung
Gesichts- und Merkmalsextraktion

Modellübersicht

Modell	M3 LED	DL	DL400	T225	T235	AT	L235	AE400	AE430	AE450	AE470	S315	S325
Technologie	ToF						Structured Light	Active Stereo
Messbereich	0,2–4 m	0,2–4 m	2–6 m	0,3–6 m+	0,3–6 m+	1,5–8 m	0,4–1 m+	0,45–4 m+	0,45–4 m+	0,6–6 m+	0,6–6 m+	0,6–4 m+	0,3–3 m+
Depth FoV	74,1° × 57,5° × 92°	74° × 58° × 88°	74,1° × 57,5° × 92°	85,1° × 69° × 98,9°	85,1° × 69° × 98,9°	74,2° × 58,1° × 88°	72° × 57° × 92°	65° × 40° × 72°	65° × 40° × 72°	87° × 58° × 95°	87° × 58° × 95°	87° × 58° × 95°	87° × 58° × 95°
Depth-Auflösung	80 × 60 @ 30 fps	320 × 240 @ 30 fps	320 × 240 @ 30 fps	640 × 480 @ 60 fps	640 × 480 @ 60 fps	640 × 480 @ 30 fps	640 × 480 @ 90 fps	1280 × 720 @ 30 fps / 640 × 480 @ 60 fps	1280 × 720 @ 30 fps / 640 × 480 @ 60 fps	1280 × 720 @ 30 fps	1280 × 720 @ 30 fps	1280 × 720 @ 30 fps	1280 × 720 @ 30 fps
Depth-Genauigkeit	≤3 %	≤1 %	≤3 %	≤1 %	≤1 %	≤1 %	≤0,3 %	≤2 % @ 2 m	≤2 % @ 2 m	≤2 % @ 4 m	≤2 % @ 4 m	≤2 % @ 2 m	≤2 %
RGB	Nein	1920 × 1080 @ 30 fps	1920 × 1080 @ 30 fps	Nein	640 × 480 @ 60 fps	1600 × 1200 @ 15 fps / 640 × 480 @ 30 fps	Nein	1920 × 1080 @ 15 fps / 1280 × 720 @ 30 fps / 640 × 480 @ 60 fps	1920 × 1080 @ 15 fps / 1280 × 720 @ 30 fps / 640 × 480 @ 60 fps	1280 × 800 @ 30 fps	1280 × 800 @ 30 fps	1280 × 720 @ 30 fps	1920 × 1080 @ 30 fps
Interface	USB 2.0	USB 3.0	USB 3.0	USB-C	USB-C	PoE	USB-C	PoE / M12	PoE / M12	PoE / M12	PoE / M12	USB-C	GigE / PoE
IP67	Nein							Ja				Nein	Ja
Edge AI	Nein								5,0 TOPS	Nein	5,0 TOPS	4,5 TOPS	Cortex-A55, 4 GB RAM, 32 GB eMMC

Technische Daten

Technologie	Structured Light
Depth	640 × 480 @ 90 fps · ≤0,3 % Z-Genauigkeit bei 1 m und 70 % FoV · ca. 0,4–1 m+ · FoV 72° × 57° × 92° · Global Shutter
Baseline	40 mm
Beleuchtung	Infrarot · 940 nm · VCSEL
Schnittstelle	USB Type-C
Versorgung	5 V DC über USB
Abmessungen	65 × 25 × 22 mm
Gewicht	58 g
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	−20 °C bis 60 °C
Betriebssysteme	Windows · Linux
Umgebung	Indoor

Es gibt noch keine Bewertungen.
