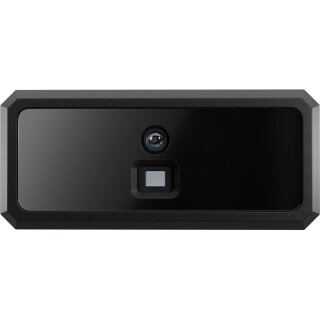

LIPSedge™ T225 – Kompakte FPGA-beschleunigte ToF 3D Kamera
Die LIPSedge™ T225 ist eine kompakte ToF 3D Tiefenkamera zur präzisen Erfassung von Personen, Objekten und Umgebungen. Dank Time-of-Flight-Technologie und integrierter FPGA-Beschleunigung liefert die T225 stabile und reaktionsschnelle Tiefendaten für industrielle und reale Anwendungen.
Mit einer Tiefenauflösung von 640 × 480 Pixeln bei bis zu 60 fps, einer Z-Genauigkeit von ≤1 % und einer maximalen Arbeitsdistanz von über 6 m eignet sich die LIPSedge™ T225 für Anwendungen, bei denen eine zuverlässige räumliche Erfassung und schnelle Verarbeitung von 3D-Daten erforderlich sind.
ToF-Technologie für präzise Tiefendaten
Die LIPSedge™ T225 nutzt Time-of-Flight (ToF), um Entfernungen anhand der Phasenverschiebung des reflektierten Infrarotlichts zu bestimmen. Dadurch erzeugt die Kamera präzise Tiefenkarten und konsistente 3D-Daten für die räumliche Analyse von Personen, Objekten und Umgebungen.
Integrierte FPGA-Beschleunigung
Ein leistungsfähiger On-Board-FPGA übernimmt die effiziente Verarbeitung der Tiefendaten direkt auf der Kamera. Dies ermöglicht eine schnelle Bereitstellung der 3D-Daten und reduziert die Belastung nachgelagerter Systeme.
Zuverlässige Erfassung in realen Umgebungen
Die T225 wurde für einen stabilen Betrieb unter unterschiedlichen Umgebungsbedingungen entwickelt. Die aktive Infrarotbeleuchtung ermöglicht eine zuverlässige Tiefenerfassung unabhängig von der sichtbaren Beleuchtung und unterstützt damit Anwendungen in unterschiedlichen Indoor-Szenarien.
940 nm VCSEL-Infrarotbeleuchtung
Die Kamera verwendet eine 940-nm-Infrarotbeleuchtung mit VCSEL-Technologie (Vertical-Cavity Surface-Emitting Laser). Das nicht sichtbare Infrarotlicht dient der aktiven Tiefenerfassung und ermöglicht eine präzise räumliche Erfassung ohne sichtbare Beleuchtung der Szene.
Hochauflösende 3D-Tiefenkarten
Mit 640 × 480 Pixeln bei 60 fps erzeugt die LIPSedge™ T225 detaillierte und schnelle Tiefenkarten. Das Sichtfeld von 85,1° × 69° ermöglicht dabei die Erfassung eines großen räumlichen Bereichs.
Kompakt und flexibel integrierbar
Mit Abmessungen von nur 81,9 × 35,7 × 23,0 mm und einem Gewicht von lediglich 95 g eignet sich die T225 für kompakte Systeme und platzkritische Anwendungen. Die Kamera wird über USB Type-C angeschlossen und unterstützt Windows, Linux und Jetson Linux.
Typische Anwendungen
People Counting & Analytics – Erfassung und Analyse von Personen
Occupancy Detection – Erkennung und Überwachung der Raumauslastung
Gesture Recognition – Erfassung von Bewegungen und Gesten
3D Machine Vision – Räumliche Objekterkennung und Analyse
Robotics – 3D-Umgebungserfassung und räumliche Wahrnehmung
Smart Building – Personen- und Belegungsanalyse
Technische Highlights
Time-of-Flight (ToF) 3D Tiefensensor
640 × 480 @ 60 fps
Z-Genauigkeit ≤1 %
Arbeitsbereich von 0,3 m bis über 6 m
85,1° × 69° × 98,9° Sichtfeld
Global Shutter
940 nm VCSEL Infrarotbeleuchtung
Integrierte FPGA-Beschleunigung
USB Type-C
Windows / Linux / Jetson Linux
Kompakte Abmessungen von 81,9 × 35,7 × 23,0 mm
Nur 95 g Gewicht
Technische Daten
Technologie |
Time-of-Flight (ToF) |
Tiefenauflösung |
640 × 480 @ 60 fps |
Max. Arbeitsdistanz |
über 6 m |
Min. Arbeitsdistanz |
0,3 m |
FoV H × V × D |
85,1° × 69° × 98,9° |
Shutter |
Global Shutter |
Z-Genauigkeit |
≤1 % |
IR-Wellenlänge |
940 nm |
Beleuchtung |
VCSEL |
Abmessungen |
81,9 × 35,7 × 23,0 mm |
Gewicht |
95 g |
Betriebstemperatur |
0 °C bis 50 °C |
Lagertemperatur |
-20 °C bis 60 °C |
Schnittstelle |
USB Type-C |
Versorgung |
DC 5 V / 3 A |
Betriebssysteme |
Windows / Linux / Jetson Linux |
Einsatzumgebung |
Indoor |
