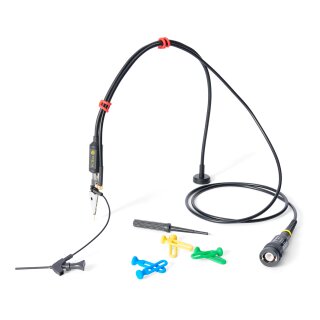

Sensepeek 4014 SP200 Tastkopf (200 MHz)
Artnr.: SP9-240140
Freihändiger Oszilloskop-Tastkopf

57,90 € inkl. 19% MwSt.
48,66 € exkl. MwSt.

zzgl. Versand

10+ ab Lager lieferbar

Lieferstatus: Wird nicht mehr hergestellt

Lieferzeit: 1 - 3 Arbeitstage

Beschreibung

Dieser passive Hochimpedanz-Oszilloskop-Tastkopf eignet sich für die meisten Oszilloskope mit einer Eingangsimpedanz von 1 MΩ.

*Die Sonden können weiterhin über die angegebene Bandbreite hinaus messen, aber mit abnehmendem Signal erreicht die Sonde die f3dB-Grenze oberhalb der angegebenen Bandbreite. Die Sonde weist eine Flachheit von ±0,5dB über das erste Drittel der Bandbreite und weniger als ±3dB über die angegebene Bandbreite auf.

SP100 SP200
Bandbreite >= f3dB (MHz)* GS bis 100 MHz GS bis 200 MHz
Anstiegszeit (ns), berechnet 3,2 1,75
Dämpfungsverhältnis 10:1
Eingangswiderstand (MΩ), ± 2% 10
Eingangskapazität (pF) 10 - 14
Vollständiger Messbereich Spannung: +/-60 V Gleichspannung, 30 V Wechselspannung RMS, +/-42,4 V Spitze max.
Überspannungsschutz (Spannung, die keinen Schaden verursacht) 200 V Gleichspannung + Spitzen-Wechselspannung
Kompensationsbereich (pF) 15 - 45
Kabellänge mit BNC 1,1m 0,8m
Betriebsumgebung, maximale Höhe 2 km -20 bis +60 °C, 0 bis 80 % relative Luftfeuchtigkeit
Lagerumgebung, maximale Höhe 15 km -20 bis +60 °C, 0 bis 80 % relative Luftfeuchtigkeit
Sondenspitzen-Durchmesser (mm) 0,5
Verschmutzungsgrad 2 (Wie in IEC 61010-031 definiert. Nur nichtleitende Verschmutzung. Gelegentlich muss jedoch eine vorübergehende Leitfähigkeit aufgrund von Kondensation akzeptiert werden.)
RoHS- und REACH-konform Ja
