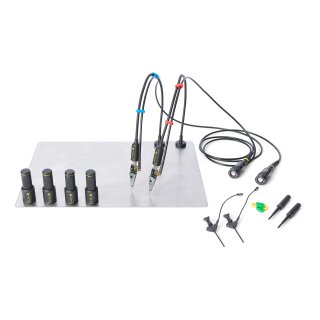

Das PCBite-System sichert Ihre Platine während des Lötens, der Inspektion und der Testvorgänge effektiv. Jeder Halter ist mit einem robusten Magneten ausgestattet, der sorgfältig für optimale Stärke kalibriert ist. Dieses Design umfasst eine reibungsarme Kappe an der Basis, um den Magneten zu schützen und die Beweglichkeit des Halters zu verbessern. Der 'Kiefer' des Halters ist so konzipiert, dass er sich weit öffnen lässt, ergänzt durch einen Federmechanismus, der einen festen und zuverlässigen Griff bietet.
Zusätzlich verfügt die Grundplatte über eine doppelte Oberflächenbeschaffenheit: eine Seite mit matter Textur und die andere mit Spiegelpolitur. Die polierte Seite ist besonders nützlich, um einen klaren Blick auf die Komponenten auf der Unterseite der Platine zu ermöglichen.
|
SP100 |
SP200 |
| Bandbreite >= f3dB (MHz)* |
GS bis 100 MHz |
GS bis 200 MHz |
| Anstiegszeit (ns), berechnet |
3,2 |
1,75 |
| Dämpfungsverhältnis |
10:1 |
| Eingangswiderstand (MΩ), ± 2% |
10 |
| Eingangskapazität (pF) |
10 - 14 |
| Vollständiger Messbereich |
Spannung: +/-60 V Gleichspannung, 30 V Wechselspannung RMS, +/-42,4 V Spitze max. |
| Überspannungsschutz (Spannung, die keinen Schaden verursacht) |
200 V Gleichspannung + Spitzen-Wechselspannung |
| Kompensationsbereich (pF) |
15 - 45 |
| Kabellänge mit BNC |
1,1m |
0,8m |
| Betriebsumgebung, maximale Höhe 2 km |
-20 bis +60 °C, 0 bis 80 % relative Luftfeuchtigkeit |
| Lagerumgebung, maximale Höhe 15 km |
-20 bis +60 °C, 0 bis 80 % relative Luftfeuchtigkeit |
| Sondenspitzen-Durchmesser (mm) |
0,5 |
| Verschmutzungsgrad |
2 (Wie in IEC 61010-031 definiert. Nur nichtleitende Verschmutzung. Gelegentlich muss jedoch eine vorübergehende Leitfähigkeit aufgrund von Kondensation akzeptiert werden.) |
| RoHS- und REACH-konform |
Ja |
