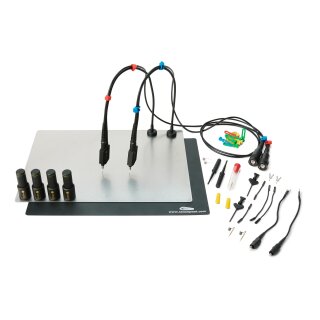

Sensepeek 6026 PCBite Oszilloskop-Set (500 MHz), 2x SQ500

Sensepeek 6026 PCBite Oszilloskop-Set (500 MHz), 2x SQ500

Artnr.: SP9-560260
GTIN: 7350145660311
Hersteller: Sensepeek

308,00 €

inkl. 19% MwSt.

(258,82 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)
Lieferzeit: 1 - 3 Arbeitstage (DE - Ausland abweichend)

Das PCBite-System sichert Ihre Platine während des Lötens, der Inspektion und der Testvorgänge effektiv. Jeder Halter ist mit einem robusten Magneten ausgestattet, der sorgfältig für optimale Stärke kalibriert ist. Dieses Design umfasst eine reibungsarme Kappe an der Basis, um den Magneten zu schützen und die Beweglichkeit des Halters zu verbessern. Der 'Kiefer' des Halters ist so konzipiert, dass er sich weit öffnen lässt, ergänzt durch einen Federmechanismus, der einen festen und zuverlässigen Griff bietet.

Zusätzlich verfügt die Grundplatte über eine doppelte Oberflächenbeschaffenheit: eine Seite mit matter Textur und die andere mit Spiegelpolitur. Die polierte Seite ist besonders nützlich, um einen klaren Blick auf die Komponenten auf der Unterseite der Platine zu ermöglichen.

	SQ200	SQ350	SQ500
Bandbreite >= f3dB (MHz)*	GS bis 200 MHz	GS bis 350 MHz	GS bis 500 MHz
Dämpfung	10:1
Widerstand an der Sondenspitze (±2% bei Gleichstrom)	10MΩ
Kapazität an der Sondenspitze	13,9 pF	12,7 pF	9 pF
Oszilloskop Eingangsimpedanz	1MΩ
Oszilloskop x10 Stift	Ja
Maximale Betriebsspannung	150 V Effektivwert CAT I
Überspannungsschutz	800 V
Kompensationsbereich	9 bis 54 pF
Kabellänge mit Sonde und BNC	1,2m
Lagertemperatur	-40 °C to +60 °C
Betriebstemperatur	-20 °C to +50 °C
Maximale Luftfeuchtigkeit (nicht kondensierend) Lagerung	80%
Maximale Luftfeuchtigkeit (nicht kondensierend) Betrieb	80% to +30 °C, decreasing linearly to 40% at +50 °C
Maximale Lagerhöhe	15 km
Maximale Betriebshöhe	2 km
Verschmutzungsgrad	2 (Wie in IEC 61010-031 definiert. Nur nichtleitende Verschmutzung. Gelegentlich muss jedoch eine vorübergehende Leitfähigkeit aufgrund von Kondensation akzeptiert werden.)
Gewicht (Sonde ohne Halter)	40 g
Sondenspitzen-Durchmesser (mm)	0,5
RoHS- und REACH-konform	Ja

Versandgewicht:	1,00 kg
