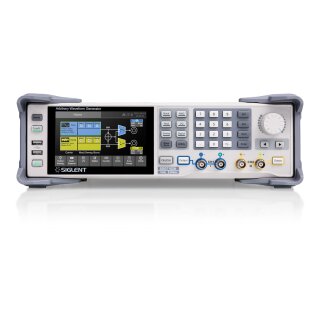

Siglent SDG7052A Funktionsgenerator
Artnr.: SL3-470520
Willkürlicher Wellenformgenerator, 2 Kanäle,500 MHz Bandbreite,5 GS/s Abtastrate, 512 MPts Speichertiefe, 14-bit Auflösung, 5" Touch Screen Display, 3x USB 2.0 Host / USB 2.0 Device / LAN Schnittstelle, Web Interface, Touch Screen

11.578,00 € inkl. 19% MwSt.
9.729,41 € exkl. MwSt.
bestellbar

Lieferzeit: 5 - 7 Arbeitstage

Beschreibung

SIGLENTs SDG7000A ist eine Familie von Dual-Channel-Willkürlichen Wellenformgeneratoren, die eine Bandbreite von bis zu 1 GHz, eine maximale Abtastrate von 5 GSa/s und eine vertikale Auflösung von 14 Bit bieten. Er kann willkürliche Wellenformen Punkt für Punkt mit einer maximalen Abtastrate von 2,5 GSa/s und Vektorsignal mit einer maximalen Abtastrate von 500 MS/s generieren. Darüber hinaus hat er die Fähigkeit, eine Vielzahl von Signalen zu generieren, wie zum Beispiel Dauerwelle, Impuls, Rauschen, PRBS-Muster und ein 16-Bit-Digitalbus. Er unterstützt die Erzeugung komplexer Signale wie Modulation, Abstimmung, Bursting sowie Dual-Channel-Kopieren/Koppeln/Verfolgen und Überlagerung. Die Ausgänge sind differentiell/einzeln und unterstützen einen maximalen Ausgangsbereich von ± 24 V. Das Instrument kann eine hohe Amplitude bei hohen Frequenzen sicherstellen, was in einigen Anwendungen einen externen Leistungsverstärker eliminiert und eine breitere Palette von Anforderungen abdeckt.

Hauptmerkmale

  • Dual-Channel-Differential-/Einzelausgang, 16-Bit-LVDS/LVTTL-Digitalbus-Ausgang
  • Leistungsfähiges Probenahmesystem mit 5 GSa/s Abtastrate und 14-Bit-vertikaler Auflösung
  • Maximale Bandbreite von 1 GHz
  • Generiert willkürliche Wellenformen mit Abtastraten von 0,01 Sa/s bis 2,5 GSa/s und maximaler Speichertiefe
  • Generiert Vektorsignale mit einer Symbolrate von bis zu 500 MS/s
  • Erzeugt Pulse mit geringem Jitter, mit einer minimalen Pulsbreite von 1 ns und einer minimalen Flankenzeit von 500 ps
  • Bis zu 1 GHz Bandbreite für White Gaussian Noise mit einstellbarer Bandbreite
  • Unterstützt PRBS bis zu 312,5 Mbps
  • Der digitale Bus kann digitale Signale mit bis zu 1 Gbps ausgeben
  • Unterstützt analoge/digitale Modulation, Abstimmung und Bursting
  • Erweiterte Dual-Channel-Betriebsfunktionen: Inter-Channel-Verfolgung, Kopplung und Kopieren; Dual-Channel-Überlagerungsfunktion; Unterstützt gegenseitige Modulation zwischen den Kanälen.
  • Der 24-Vpp-Analogausgang wird mit ± 12 Vdc Offset überlagert, um einen maximalen Ausgangsbereich von ± 24 V (48 V) zu bieten
  • Präziser Frequenzzähler
  • 5-Zoll kapazitiver Touchscreen mit einer Auflösung von 800x480; Unterstützt externe Maus- und Tastaturbedienung; Unterstützt WebServer zur Fernsteuerung der Instrumente
  • Unterstützt mehrere Schnittstellen: 10 MHz In, 10 MHz Out, Trigger In/Out, RS-232, USB Host, USB Device, LAN, LXI Core 2011, USB-GPIB (optional)
  • Kompakte Größe: B x H x T = 261,4 mm x 117,3 mm x 329,2 mm
  • Netzteil: 100 VAC - 240 VAC, 50/60 Hz
  • Gewicht: 3,4 kg

Modellübersicht

SDG7102A SDG7052A SDG7032A
Kanäle 2 differentiell/einzeln
Bandbreite 1 GHz 500 MHz 350 MHz
Abtastrate 5 GSa/s
Vertikale Auflösung 14-bit
Willkürliche Wellenform Abtastrate von 0,01 Sa/s bis 2,5 GSa/s; 24 Punkte bis 512 Mio. Punkte pro Kanal Speichertiefe, mit Segmentbearbeitung und -wiedergabe
Vektorsignal (Optional) 500 MS/s maximale Symbolrate; Trägerfrequenz von Gleichspannung (DC) bis 1 GHz einstellbar. Enthält Modulationsmodi wie ASK, PSK, FSK und QAM. Die EasyIQ-Software ermöglicht die Erstellung und Bearbeitung von Vektorsignalen
Kontinuierliche Wellenform Bis zu 1 GHz, unterstützt die Funktion der harmonischen Erzeugung
Pulse Min pulse width 1 ns, min. edge 500 ps pulse with low jitter, the rise/fall edge is independently fine adjustable, and the pulse width is fine adjustable
SDG7102A SDG7052A SDG7032A
Rauschen Bandbreite einstellbar von 1 mHz bis 1 GHz
PRBS Bitrate: 1 µbps bis 312,5 Mbps Länge: PRBS3 bis PRBS32
Generierung von komplexen Signalen Unterstützt interne/externe Modulation, AM, FM, PM, PWM, FSK, PSK, ASK usw.; Unterstützt Abstimmung (Sweep); Unterstüzt Burst-Funktionen
Dual-Channel-Funktion Inter-Channel-Verfolgung, Kopplung und Kopieren. Dual-Channel-Überlagerungsfunktion. Unterstützt gegenseitige Modulation zwischen den Kanälen
Ausgangsbereich 24 Vpp Analogausgang Überlagert mit ± 12 V DC Offset, unterstützt einen maximalen Ausgangsbereich von ± 24 V (48 V)
Digitaler Bus (Optional) 16 Bit, LVTTL- oder LVDS-Ausgang
Bitrate: 1 µbps bis 1 Gbps
Schnittstellen USB 2.0 Host x3, USB 2.0 Device(USBTMC)
LAN 10M/100M (VXI-11/Telnet/Socket/WebServer)
EXT MOD/CNT, 10MHz In, 10MHz Out, Marker x2, Trigger In/Out
Interaktion 5-Zoll-TFT-LCD mit kapazitivem Touchscreen (800x480)
Unterstützt Mausbedienung
Unterstützt Webserver
Unterstützt SCPI-Steuerung

Lieferumfang

  • Gerät
  • Netzkabel
  • USB-Kabel
  • Schnellstart-Anleitung
  • 2x BNC-Koaxialkabel
  • Kabellose Maus

Features

Multifunktions-Wellenformgenerator
Die SDG7000A-Serie integriert mehrere Wellenformgenerator-Funktionen von Gleichstrom bis zu kontinuierlichen Wellen bis zu 1 GHz, die in einigen Anwendungen RF-Signalgeneratoren ersetzen können. Sie verwendet die TrueArb-Punkt-für-Punkt beliebige Wellenerzeugungstechnologie von Siglent, die benutzeranpassbare Ausgangsabtastraten von 0,01 Sa/s bis zu 2,5 GSa/s mit ausgezeichneter Jitter-Performance ermöglicht und die Erzeugung von I/Q-Vektorsignalen mit einer maximal einstellbaren Bandbreite von mehr als 500 MHz ermöglicht. Durch die Vorteile der EasyPulse-Architektur von Siglent kann ein Niederjitter-Puls mit einer minimalen Pulsbreite von 1 ns erzeugt werden. Die SDG7000A verfügt auch über einen Gaußschen Rauschausgang mit einstellbarer Bandbreite, die Erzeugung von Pseudozufallscode, optional 16 Kanäle digitalen Signaloutputs zur Synthese digitaler Kommunikation und vieles mehr.
Weitreichende Amplitudenausgabe
24 Vpp analoger Ausgang, überlagert mit ± 12 V Gleichspannungsoffset, bietet einen maximalen Ausgangsbereich von ± 24 V (48 V).

Ausgezeichnete willkürliche Wellenformgenerierung

AFG-Modus und AWG-Modus
Der AFG-Modus verwendet die traditionelle DDS-Technologie zur Generierung von willkürlichen Wellenformen.
Der AWG-Modus verwendet die innovative TrueArb-Technologie mit einer einstellbaren Abtastrate von 0,01 Sa/s bis 2,5 GSa/s und einem Jitter von weniger als 20 ps. Er hat nicht nur alle Vorteile der traditionellen DDS-Technologie, sondern überwindet auch deren intrinsische Jitter- und Verzerrungsdefekte. Die flexible Plattform bietet auch Null-Order-Hold-, lineare und Sinc-Interpolationsmethoden für eine erhöhte Flexibilität bei der Erstellung komplexer Wellenformen.
Bearbeitung und Wiedergabe von Sequenzen
Der SDG7000A unterstützt bis zu 1024 willkürliche Wellensegmente, von denen jedes mit maximal 65535 Wiederholungen eingestellt werden kann. Beim Wechsel zwischen Segmenten bewegt sich die Ausgabe nahtlos vom letzten Punkt des vorherigen Segments zum ersten Punkt des nächsten Segments, ohne einen Leerlaufpegel zu erzeugen. Dies eignet sich für Anwendungen mit hohen Anforderungen an das Umschalten von Wellenformen.
EasyWaveX
EasyWaveX unterstützt umfassende Funktionen zur Bearbeitung willkürlicher Wellen, darunter manuelles, lineares, koordinatenbasiertes und gleichungsbasiertes Zeichnen, die eine schnelle Generierung der erforderlichen Wellenformen ermöglichen. Die EasyWaveX-Bearbeitungssoftware ist in den SDG7000A integriert und kann auch auf einem Computer installiert werden, wobei sie über USB- oder LAN-Schnittstellen mit dem SDG7000A interagiert.

Hochgeschwindigkeits-Impulse mit geringem Jitter

Geringer Jitter
Bei der Generierung einer Quadrat-/Impuls-Wellenform durch die traditionelle DDS-Technologie kann zusätzlicher Jitter auftreten, wenn die Abtastrate nicht ein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die EasyPulse-Technologie überwindet erfolgreich diese Schwäche in DDS-Designs und trägt dazu bei, Square-/Pulse-Wellenformen mit geringem Jitter zu erzeugen.
Hochgeschwindigkeit
Die minimale Pulsbreite von 1 ns kann bei jeder Frequenz generiert werden. Die Pulsbreite kann in Schritten von 10 ps fein eingestellt werden.
Flexible Flanke
Einstellbare feine Schritt-Auflösung von 100 ps. Die minimale Flankenzeit beträgt 500 ps und kann bei jeder Frequenz erzeugt werden. Die aufsteigende/abfallende Flanke kann jeweils eingestellt werden und kann verwendet werden, um asymmetrische Pulse zu generieren.
Vektorsignal-Ausgabe (Optional)
Der SDG7000A kann gängige Modulationstypen von IQ-Signalen generieren, wie ASK, FSK, PSK, QAM. Mit der innovativen Resampling-Technologie kann eine ausgezeichnete EVM-Performance bei jeder Symbolrate zwischen 250 S/s und 500 MS/s erreicht werden. Der eingebaute digitale Quadraturmodulator kann den Träger des IQ-Signals auf jede Frequenz zwischen 0 Hz und 1 GHz modulieren. Die EasyIQ-Software kann verwendet werden, um verschiedene Arten von IQ-Signalen zu generieren und zu bearbeiten.

Generator für komplexe Signale

Modulation
Es werden verschiedene analoge und digitale Modulationsmodi unterstützt, darunter AM, FM, PM, FSK, ASK, PSK, DSB SC und PWM. Es gibt drei Modulationsquellen: Intern, Extern und Kanal.
Sweep und Burst
Die Sweep-Funktion unterstützt die Modi "Lin" und "Log", während Burst die Modi "NCycle" und "Gated" ermöglicht. Sowohl Sweep als auch Burst unterstützen Triggerquellen: Intern, Extern und Manuell.
Harmonics-Funktion
Die Harmonics-Funktion bietet die Möglichkeit, höhere Ordnungselemente zu Ihrem Signal hinzuzufügen.

Verbesserte Funktionalität für Dual-Kanäle

Zwei Dual-Channel-Betriebsmodi
Der unabhängige Modus ermöglicht es, dass die beiden Kanäle als zwei unabhängige Generatoren verwendet werden. Der unabhängige Modus beseitigt auch die Diskontinuität auf der Ausgabe, wenn Parameter (Frequenz, Amplitude) geändert werden.
Phasenverriegelter Modus: Gleicht automatisch die Phasen der einzelnen Ausgänge an.
Verfolgen/Kopieren/Kopplung
Die Funktionen "Verfolgen", "Kopieren" und "Kopplung" zwischen den beiden Kanälen können die Parameter eines Kanals schnell gemäß den Anforderungen auf den anderen übertragen, die Bedienung erheblich vereinfachen und die Anforderungen an schnelles und synchrones Umschalten von Wellenformen erfüllen.
Kombination von Wellenformen
Überlagert CH1- und CH2-Wellenformen intern und stellt die kombinierte Wellenform an einen vom Benutzer ausgewählten Ausgang bereit. Es kombiniert problemlos Grundwellenformen, zufälliges Rauschen, Modulationssignale, Sweep-Signale, Burst-Signale, EasyPulse-Wellenformen und TrueArb-Wellenformen ohne externe Verbindungen oder komplexe Bearbeitung.
Kanalmodulation
Ein Kanal kann den anderen ohne externe Verbindungen modulieren. Diese Funktion bietet eine einfache Methode zur Erstellung komplexer Modulationswellenformen. Der modulierende Wellenkanal kann direkt ausgegeben und mit dem modulierten Signal verglichen werden.
