Beschreibung
Sonderaktion: Siglent gewährt aktuell einen Rabatt von 15% auf die SDS1000X/SDS1000X+ Serie! Zusätzlich erhalten Sie die Dekodierungsoption SDS-1000X-DC im Wert von 189 EUR inkl. MwSt. kostenlos mitgeliefert.

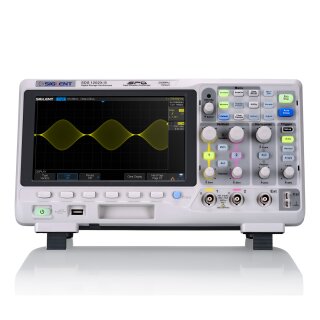

SIGLENTs SDS1000X Serie Super Phosphor Oszilloskope sind in zwei Bandbreiten, 100 MHz und 200 MHz erhältlich, haben eine Abtastrate von 1 GSa/s und eine Speichertiefe von 14 Mpts. Die am häufigsten verwendeten Funktionen können mit dem benutzerfreundlichen Ein-Knopf-Design erreicht werden.
Die Baureihe nutzt eine neue Generation der SPO-Technologie. Mit seiner hervorragenden Signaltreue ist das Signalrauschen geringer als bei Wettbewerbern. Es hat einen minimalen vertikalen Eingangsbereich von 500 uV/div, ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und niedrigem Jitter und eine Wellenform-Erfassungsrate von bis zu 60.000 Frames/Sekunde.
Es bietet nicht nur die gewöhnliche 256-stufige Intensity Grading Display-Funktion, sondern auch ein Farb-Temperatur-Display-Modus, den Sie in anderen Modellen in dieser Klasse nicht finden werden. Die neuen Oszilloskope von Siglent unterstützen mehrere leistungsstarke Trigger-Modi, einschließlich serieller Bus-Triggerung und Decodierung. Die Signalaufzeichnung und die sequentielle Triggerung erlauben es, ausgedehnte Signalverläufe zu erfassen, zu speichern und zu analysieren.
Modellübersicht
| Modell | SDS1102X | SDS1202X |
|---|---|---|
| Bandbreite | 100 MHz | 200 MHz |
| Abtastrate | 1 GSa/s max. | |
| Kanäle | 2+EXT | |
| Speichertiefe | 7 Mpts/Kanal (Dual-Channel); 14 Mpts/Kanal (Single-Channel) | |
| Waveform Capture Rate | 60.000 wfm/s max. (Normalmodus), 400.000 wfm/s (Sequenz-Modus) | |
| Trigger Typen | Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video | |
| Serielle Trigger | I2C, SPI, UART/RS232, CAN, LIN | |
| Dekodierung (optional) | I2C, SPI, UART/RS232, CAN, LIN | |
| DDS Signalgenerator | N/A | |
| 16 digitale MSO-Kanäle (optional, nur SDS1000X+) | Abtastrate bis zu 500 MSa/s, Speichertiefe bis zu 14 Mpts/Kanal | |
| Logik-Tastkopf | N/A | |
| Schnittstellen | USB Host, USB Device, LAN, Pass/Fail, Trigger Out, 1 KHz Cal | |
| Mitgelieferte Tastköpfe | 2 Stück PP510 | 2 Stück PP215 |
| Display | 8" TFT-LCD (800x480 Pixel) | |
Features
8-Zoll-TFT-Display und 10 Ein-Knopf-Menüs
Die am häufigsten verwendeten Funktionen sind mit 10 verschiedenen Ein-Tasten-Bedienungstasten zugänglich: Auto Setup, Default, Cursor, Measure, Roll, History, Persist, Clear Sweep, Zoom, Print
Waveform Capture Rate bis zu 400.000 wfms/s
Mit einer Waveform Capture Rate von bis zu 400.000 wfm/s (Sequenzmodus) kann das Oszilloskop auch kurze und seltene Ereignisse leicht erfassen.
Intensity Graded Display mit 256 Stufen
Die SPO-Display-Technologie sorgt für schnelle Erfassungsraten. Die daraus resultierende Intensitätsabstufung ist für häufigere auftretende Darstellungspunkte heller und weniger häufig auftretende Punkte dunkler.
Farbtemperaturanzeige
Die Farbtemperaturanzeige ähnelt der Intensitätsabstufung in der Funktion, außer dass die Häufigkeit durch die Farbtemperatur dargestellt wird. Rot stellt die häufigsten Vorkommnisse oder Wahrscheinlichkeiten dar, während Blau die am wenigsten auftretenden Punkte darstellt.
Speichertiefe bis zu 14 Mpts
Mit hardwarebasierten Zoom-Technologie und einer Aufzeichnungslänge von bis zu 14 Mpts können höhere Abtastrate verwendet werden, um mehr von dem Signal zu erfassen, um sich danach auf den interessanten Bereich zu konzentrieren.
Vielfältige Trigger Funktionen
Das Oszilloskop bietet eine Fülle von Trigger-Modi, einschließlich Edge, Slope, Pulse, Video, Windows, Runt, Interval, Timeout (Dropout), Pattern, IIC, SPI, UART / RS232, LIN und CAN.
Serielle Busdekodierung (optional)
Bus-Protokoll-Informationen können schnell und intuitiv in Tabellenform angezeigt werden.
Signalaufzeichnung und Sequenzmodus (Segmented Memory)
Geben Sie aufgezeichnete Signalverläufe mit der Playback-Funktion wieder, um ungewöhnliche Ereignisse zu beobachten und über den Cursor oder Messfunktionen schnell zu finden. Der Sequenzmodus speichert den Signalverlauf in mehrere (bis zu 80.000) Segmente, wobei jedes Einzelsegment den getriggerten Signalverlauf und zugehörige Totzeitinformationen enthält.
Umfassende statistische Funktionen
Die parametrischen Statisikfunktionen zeigen aktuellen, mittleren, minimalen und maximalen Wert sowie die Standardabweichung und Messpunktanzahl an. Bis zu fünf Parameter können gleichzeitig gemessen und analysiert werden. Unterstützt die Messtypen Gated, Math, History und Ref.
Hardware-basierte High-Speed Pass/Fail-Funktion
Das Oszilloskop nutzt eine hardwarebasierte Pass/Fail-Funktion, die bis zu 40.000 Pass/Fail-Entscheidungen pro Sekunde ausführt. Mit einfach zu bedienenden, benutzerdefinierten Testvorlagen vergleicht das Oszilloskop den aktuell erfassten Signalverlauf mit dem Vorgabesignal und eignet sich damit für eine langfristige Signalüberwachung oder die automatisierte Fertigungsprüfung.
Erweiterte mathematische Funktion
Neben der herkömmlichen +, -, X, / Operationen unterstützt das Oszilloskop FFT-, Integral-, Differenzial- und Wurzeloperationen.
Viele standardmäßig integrierte Schnittstellen
Das Oszilloskop bietet standardmäßig USB Host, USB Device (USB-TMC), LAN (VXI-11) sowie Pass/Fail- und Trigger-Ausgang.
| Versandgewicht: | 5,00 Kg |
