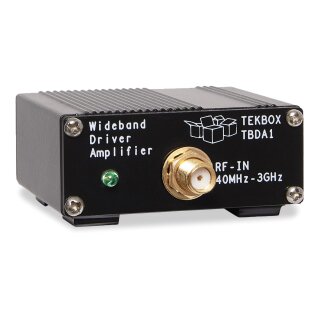

TekBox TBDA1/28db HF-Leistungsverstärker 28dB, 150mW
Artnr.: TB5-112800
28dB Breitband-Treiberverstärker

269,00 € inkl. 19% MwSt.
226,05 € exkl. MwSt.
bestellbar

Lieferzeit: 21 - 23 Arbeitstage

Beschreibung

TBDA1 Breitband-Treiberverstärker sind vielseitige Bausteine, die einfach in Laboraufbauten integriert werden können. Mit einem Frequenzbereich von 40 MHz bis 3 GHz und einer Ausgangsleistung von +22 dBm bei 1 dB Kompression sind sie ideal, um die Amplitude von HF-Quellen mit geringer Leistung zu verstärken oder Leistungsverstärkerstufen anzusteuern. Die TBDA1 Breitbandverstärker sind mit 14dB oder 28dB Verstärkung erhältlich.

Spezifikationen

TBDA1/28dB

Eingang: 50 Ohm, SMA-Buchse
Ausgang:
50 Ohm, SMA-Buchse
Nominale Versorgungsspannung:
5V, typ. 225 mA, Mini-USB-B-Anschluss
Maximale Versorgungsspannung:
5,5 V
Maximale Eingangsleistung:
+6 dBm
1 dB Ausgangskompression Punkt bei 40 MHz:
+21,5 dBm
1 dB Ausgangskompressionspunkt bei 2 GHz:
+22,5 dBm
Ausgangsschnittpunkt 3. Ordnung bei 40 MHz:
+39,8 dBm
Ausgangsschnittpunkt 3. Ordnung bei 2 GHz:
+42,8 dBm
Umgekehrte Isolierung S12:
< -40dB
Rauschmaß:
3,1 … 4,1 dB

Gain:

25 MHz

50 MHz

100 MHz

500 MHz

1 GHz

1,5 GHz

2 GHz

2,5 GHz

3 GHz

26 dB

28,4 dB

28,6 dB

28,6 dB

28,8 dB

28,3 dB

27,2dB

28,5 dB

28,9 dB

Anwendung:

  • Universalverstärkungsblock
  • HF-Treiberverstärker
