Beschreibung

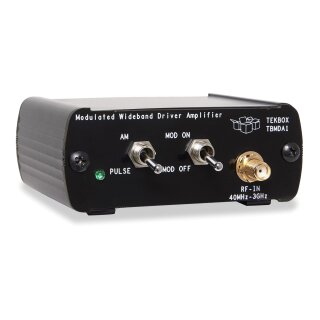

Der modulierte Breitband-Treiberverstärker TBMDA1 wurde entwickelt, um eine kostengünstige Signalquelle für die Immunitätsprüfung von elektronischen Bausteinen und Produkten zu schaffen. Es ist so konzipiert, dass es vom Tracking-Generator-Ausgang von Spektrumanalysatoren angesteuert wird. Mit seiner Verstärkung von 22 dB und einem 1-dB-Kompressionspunkt von +22 dBm kann er die Ausgangsleistung eines Tracking-Generators auf bis zu 150 mW steigern. Der TBMDA1 ist ideal zum Ansteuern von Tekbox-Nahfeldsonden, um den empfindlichen Punkt einer elektronischen Schaltung zu finden, oder zum Erzeugen elektrischer Felder bis zu 50 V/m beim Ansteuern der Tekbox TEM Cell TBTC1, 25 V/m beim Ansteuern des TBTC2 oder 18 V/m beim Fahren des TBTC3. Testsignale für die Immunitätsprüfung können CW, AM oder PM sein. Folglich bietet der TBMDA1 eine integrierte Modulationsfähigkeit zur Erzeugung von 1-kHz-AM- oder -PM-Signalen. Im PM-Modus kann der TBMDA1 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.
Funktionen
- CW-Verstärker (Modulation aus)
- 1 kHz, 80 % AM-Modulation
- 1 kHz, 50 % Arbeitszyklus-Pulsmodulation
- 217 Hz, 12,5 % Arbeitszyklus-Pulsmodulation
Spezifikationen
Eingang: 50 Ohm, SMA-Buchse
Ausgang:50 Ohm, SMA-Buchse
Nominale Versorgungsspannung:5V, typ. 235 mA, Mini-USB-B-Anschluss
Maximale Versorgungsspannung:5,5 V
Maximale Eingangsleistung:+9 dBm
1 dB Ausgangskompressionspunkt bei 40MHz:+21,5dBm
1dB Ausgangskompressionspunkt bei 2 GHz:+22,5dBm
Ausgangsschnittpunkt 3. Ordnung bei 40 MHz: +39 dBm
Ausgangsschnittpunkt 3. Ordnung bei 2 GHz:+42 dBm
Umgekehrte Isolierung S12:-45 dB
Rauschzahl: stark>3 … 4 dB
Interne Modulationsfrequenz AM:1 kHz ±10 %
Interne Modulationsfrequenzen PM:1 kHz ±10 %, 217 Hz ±20 %
Einschaltdauer, PM:50 % ±10 % bei 1 kHz; 12,5 % ±20 % bei 217 Hz
Gain:
|
25 MHz |
50 MHz |
100 MHz |
500 MHz |
1 GHz |
1,5 GHz |
2 GHz |
2,5 GHz |
3 GHz |
|
21,6 dB |
24,9 dB |
25,5 dB |
25,6 dB |
24,9 dB |
24,1 dB |
22,2 dB |
22,8 dB |
25,8 dB |
Anwendung:
- Universalverstärkungsblock
- Signalquelle für Immunitätstests, Ansteuerung von Nahfeldsonden
- Signalquelle für Immunitätstests, Antrieb von TEM-Zellen
