Beschreibung

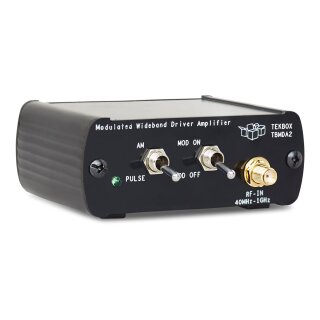

Der modulierte Breitband-Treiberverstärker TBMDA2 wurde entwickelt, um eine kostengünstige Signalquelle für die Immunitätsprüfung von elektronischen Bausteinen und Produkten zu schaffen. Es ist so konzipiert, dass es vom Tracking-Generator-Ausgang von Spektrumanalysatoren angesteuert wird. Mit seinem 1-dB-Kompressionspunkt von +27 dBm kann er die Ausgangsleistung eines Mitlaufgenerators auf bis zu 500 mW steigern. Der TBMDA2 ist ideal zum Ansteuern von Tekbox-Nahfeldsonden, um den empfindlichen Punkt einer elektronischen Schaltung zu finden, oder zum Erzeugen elektrischer Felder bis zu 170 V/m beim Ansteuern der Tekbox TEM Cell TBTC0, 100 V/m beim Ansteuern des TBTC1, 50 V/m beim Ansteuern des TBTC2 oder 30 V/m beim Ansteuern des TBTC3. Testsignale für die Immunitätsprüfung können CW, AM oder PM sein. Folglich bietet der TBMDA2 eine eingebaute Modulationsfähigkeit zur Erzeugung von 1-kHz-AM- oder -PM-Signalen. Im PM-Modus kann der TBMDA2 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.
Funktionen
- CW-Verstärker (Modulation aus)
- 1 kHz, 80 % AM-Modulation
- 1 kHz, 50 % Arbeitszyklus-Pulsmodulation
- 217 Hz, 12,5 % Arbeitszyklus-Pulsmodulation
Spezifikationen
Eingang / Ausgang: 50 Ohm, SMA-Buchse
Nominale Versorgungsspannung: 5V, typ. 700 mA, Mini-USB-B-Anschluss
Maximale Versorgungsspannung: 5,5 V
Maximale Eingangsleistung: -8 dBm kontinuierlich, 0 dBm bei 25 °C für 5 Minuten max. Betriebstemperaturbereich: -20°C bis 50°C
Frequenzbereich: 10MHz ? 1,5 GHz
1dB Ausgangskompressionspunkt bei 10MHz: +24 dBm typ.
1dB Ausgangskompressionspunkt bei 100 MHz: +27 dBm typ.
1dB Ausgangskompressionspunkt bei 1 GHz: +27 dBm typ.
1dB Ausgangskompressionspunkt bei 1,5 GHz: +26,5 dBm typ.
Oberwellen: < - 30 dBc typ.
Interne Modulationsfrequenz AM: 1 kHz ±10%
Interne Modulationsfrequenz PM: 1 kHz ±10%, 217 Hz ±20 %
Einschaltdauer, PM: 50 % ±10 % bei 1 kHz; 12,5 % ±20 % bei 217 Hz
Gain:
| 10 MHz | 25 MHz | 100 MHz | 200 MHz | 300 MHz | 400 MHz | 500 MHz | 600 MHz | 700 MHz |
| 44,2 dB | 46,3 dB | 46,7 dB | 46,6 dB | 45,3 dB | 44,2 dB | 43,8 dB | 42,9 dB | 41,7 dB |
| 800 MHz | 900 MHz | 1 GHz | 1,1 GHz | 1,2 GHz | 1,3 GHz | 1,4 GHz | 1,5 GHz |
| 39,6 dB | 40,1 dB | 39,3 dB | 38,5 dB | 37,3 dB | 36,8 dB | 35,9 dB | 34,8 dB |
Anwendung:
- Allzweck-Verstärkungsblock
- Signalquelle für Immunitätstests, Ansteuerung von Nahfeldsonden
- Signalquelle für Immunitätstests, Antrieb von TEM-Zellen
