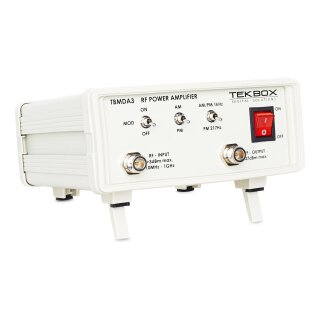

TekBox TBMDA3 HF-Leistungsverstärker 20dB, 5W, mit Modulationsfuktion

Artnr.: TB5-430000
Modulierter Leistungsverstärker
1.159,00 € inkl. 19% MwSt.
973,95 € exkl. MwSt.

kostenfreier Versand

nicht lieferbar

Beschreibung

Der modulierte Breitband-Leistungsverstärker TBMDA3 wurde entwickelt, um eine kostengünstige Signalquelle für die Immunitätsprüfung von elektronischen Bausteinen und Produkten zu schaffen. Es ist so konzipiert, dass es vom Tracking-Generator-Ausgang von Spektrumanalysatoren angesteuert wird. Mit einem Eingangsleistungsbereich von -5 dBm bis 0 dBm kann er die Ausgangsleistung eines Tracking-Generators um bis zu 5 W steigern. Der TBMDA3 ist ideal zum Ansteuern von Tekbox-Nahfeldsonden, um den empfindlichen Punkt einer elektronischen Schaltung zu finden, oder zum Erzeugen elektrischer Felder bis zu 550 V/m beim Ansteuern der Tekbox TEM Cell TBTC0, 300 V/m beim Ansteuern des TBTC1, 150 V/m beim Ansteuern des TBTC2 oder 100 V/m beim Ansteuern des TBTC3. Testsignale für die Immunitätsprüfung können CW-, AM- oder PM-moduliert sein. Folglich bietet der TBMDA3 eine eingebaute Modulationsfähigkeit zur Erzeugung von 1-kHz-AM- oder -PM-Signalen. Im PM-Modus kann der TBMDA3 auch ein 217-Hz-Signal mit 12,5 % Tastverhältnis erzeugen, um das TDMA-Rauschen von Mobiltelefonen zu simulieren.

Funktionen

  • CW-Verstärker (Modulation aus)
  • 1 kHz, 80 % AM-Modulation
  • 1 kHz, 50 % Arbeitszyklus-Pulsmodulation
  • 217 Hz, 12,5 % Arbeitszyklus-Pulsmodulation

Spezifikationen

Eingang / Ausgang: 50 Ohm, N-Buchse
Versorgungsspannungsbereich: 110 V…240 V
Versorgungsleistungsaufnahme: 20 W
Maximale Eingangsleistung: +3 dBm
Betriebstemperaturbereich: -20°C bis 50°C
Frequenzbereich: 10 MHz ? 1 GHz
1dB Ausgangskompressionspunkt @ 10MHz: +36 dBm typ.
1dB Ausgangskompressionspunkt @ 100 MHz: +37 dBm typ.
1dB Ausgangskompressionspunkt bei 500 MHz: +36 dBm typ.
1dB Ausgangskompressionspunkt bei 1 GHz: +34 dBm typ
Oberwellen: < ? 10 dBc typ.
Interne Modulationsfrequenz AM: 1 kHz ±10 %
Interne Modulationsfrequenz PM: 1 kHz ±10 %, 217 Hz ±20 %
Einschaltdauer, PM: 50 % ±10 % bei 1 kHz; 12,5 % ±20 % bei 217 Hz

Gain:

3 MHz 7 MHz 10 MHz 25 MHz 100 MHz 200 MHz 300 MHz 400 MHz 500 MHz
22,5 dB 39,6 dB 42,7 dB 44,7 dB 44,7 dB 44,4 dB 43,7 dB 42,6 dB 42,3 dB



600 MHz 700 MHz 800 MHz 900 MHz 1 GHz 1,1 GHz 1,2 GHz
41,8 dB 41,9 dB 40,6 dB 41,5 dB 39,9 dB 37,5 dB 29,8 dB



Anwendung:

  • Allzweck-Leistungsverstärker
  • Signalquelle für Immunitätstests, Ansteuerung von Nahfeldsonden
  • Signalquelle für Immunitätstests, Antrieb von TEM-Zellen
Versandgewicht: 3,70 Kg
