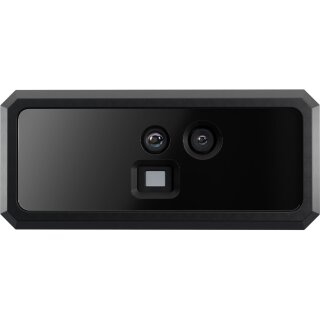

LIPSedge™ T235 – FPGA-beschleunigte ToF 3D Kamera für zuverlässige Tiefenerfassung
Die LIPSedge™ T235 ist eine kompakte ToF 3D Tiefenkamera für die präzise Erfassung von Personen, Objekten und Umgebungen. Durch die Kombination aus Time-of-Flight-Technologie, VGA-Tiefenauflösung und integrierter FPGA-Beschleunigung liefert die T235 stabile und reaktionsschnelle 3D-Daten für industrielle und reale Einsatzumgebungen.
Mit einer Tiefenauflösung von 640 × 480 Pixeln bei bis zu 60 fps, einer Z-Genauigkeit von ≤1 % und einer maximalen Arbeitsdistanz von über 6 m eignet sich die Kamera besonders für Anwendungen, bei denen zuverlässige räumliche Informationen und eine schnelle Verarbeitung erforderlich sind.
Leistungsstarke ToF 3D Tiefenerfassung
Die LIPSedge™ T235 nutzt Time-of-Flight (ToF), um Entfernungen anhand der Phasenverschiebung des reflektierten Infrarotlichts zu bestimmen. Die aktive Tiefenerfassung ermöglicht eine zuverlässige Erkennung auch bei wechselnden Lichtverhältnissen und unterstützt die Erstellung präziser Tiefenkarten und 3D-Punktwolken.
FPGA-Beschleunigung für schnelle Verarbeitung
Ein integrierter FPGA übernimmt die effiziente Verarbeitung der Tiefendaten direkt auf der Kamera. Dadurch können stabile Tiefendaten mit hoher Geschwindigkeit bereitgestellt und nachgelagerte Anwendungen in der Bildverarbeitung und räumlichen Analyse entlastet werden.
940 nm VCSEL-Infrarotbeleuchtung
Für die aktive Tiefenerfassung verwendet die T235 eine 940-nm-Infrarotbeleuchtung mit VCSEL-Technologie (Vertical-Cavity Surface-Emitting Laser). Das nicht sichtbare Infrarotlicht ermöglicht eine zuverlässige Tiefenerfassung, ohne die Szene durch sichtbare Beleuchtung zu beeinflussen.
Präzise 3D-Daten für reale Umgebungen
Die Kamera erzeugt konsistente 3D-Tiefenkarten und Punktwolken, die als Grundlage für räumliche Analysen, Objekterkennung und weitere Machine-Vision-Anwendungen dienen. Mit einem horizontalen Sichtfeld von 85,1° und einem vertikalen Sichtfeld von 69° kann die T235 einen großen Bereich erfassen.
Kompaktes Design für flexible Integration
Mit Abmessungen von nur 81,9 × 35,7 × 23,0 mm und einem Gewicht von lediglich 98 g lässt sich die LIPSedge™ T235 auch in platzkritische Systeme integrieren. Die Verbindung erfolgt über USB Type-C, während Windows, Linux und Jetson Linux unterstützt werden.
Typische Anwendungen
People Counting & Analytics – Erfassung und Analyse von Personen in Echtzeit
Occupancy Detection – Erkennung und Überwachung der Raumauslastung
Gesture Recognition – Erfassung von Bewegungen und Gesten
3D Machine Vision – Räumliche Objekterkennung und Analyse
Robotics – 3D-Umgebungserfassung und räumliche Wahrnehmung für Robotersysteme
Smart Building – Personen- und Belegungsanalyse
Technische Highlights
ToF 3D Tiefensensor
640 × 480 @ 60 fps
Z-Genauigkeit ≤1 %
Arbeitsbereich von 0,3 m bis über 6 m
85,1° × 69° × 98,9° Sichtfeld
Global Shutter
940 nm VCSEL Infrarotbeleuchtung
Integrierte FPGA-Beschleunigung
USB Type-C
Windows / Linux / Jetson Linux
Kompakte Abmessungen von 81,9 × 35,7 × 23,0 mm
Technische Daten
Technologie |
Time-of-Flight (ToF) |
Tiefenauflösung |
640 × 480 @ 60 fps |
Max. Arbeitsdistanz |
über 6 m |
Min. Arbeitsdistanz |
0,3 m |
FoV H × V × D |
85,1° × 69° × 98,9° |
Shutter |
Global Shutter |
Z-Genauigkeit |
≤1 % |
IR-Wellenlänge |
940 nm |
Beleuchtung |
VCSEL |
Abmessungen |
81,9 × 35,7 × 23,0 mm |
Gewicht |
98 g |
Betriebstemperatur |
0 °C bis 50 °C |
Lagertemperatur |
-20 °C bis 60 °C |
Schnittstelle |
USB Type-C |
Versorgung |
DC 5 V / 3 A |
Betriebssysteme |
Windows / Linux / Jetson Linux |
Einsatzumgebung |
Indoor |
